Материнская плата Asus ROG Strix Z790-E Gaming WiFi II: дорогое решение на топовом чипсете Intel Z790 с поддержкой Wi-Fi 7/Bluetooth 5.4

Выпуск 14го поколения процессоров Intel дал стимул производителям матплат на расширение ассортимента продуктов на том же чипсете Z790 (ибо новой линейки чипсетов от Intel выпущено не было). Поэтому мы продолжаем изучать такие материнские платы, попадающий на наш рынок.

Напомню, что чипсет  Z790 имеет 38 высокоскоростных портов (High Speed In Out, HSIO), до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).

Также 12е/13е/14е поколения процессоров имеет поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16), плюс 4 линии PCIe 4.0, идущие на М.2 слот, получающий данные непосредственно от процессора. По поводу памяти: все эти поколения процессоров могут работать как с DDR5, так и с DDR4.

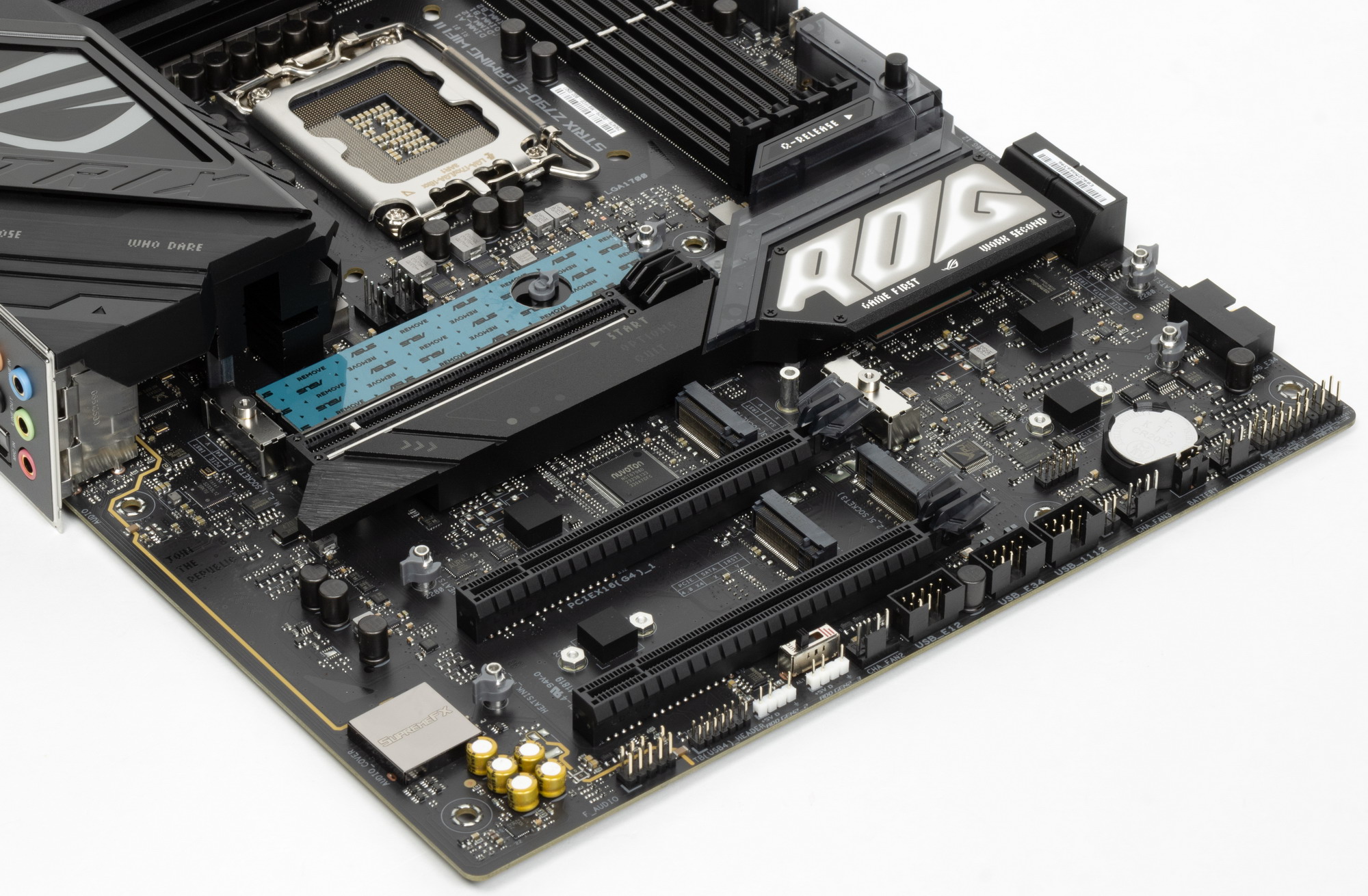

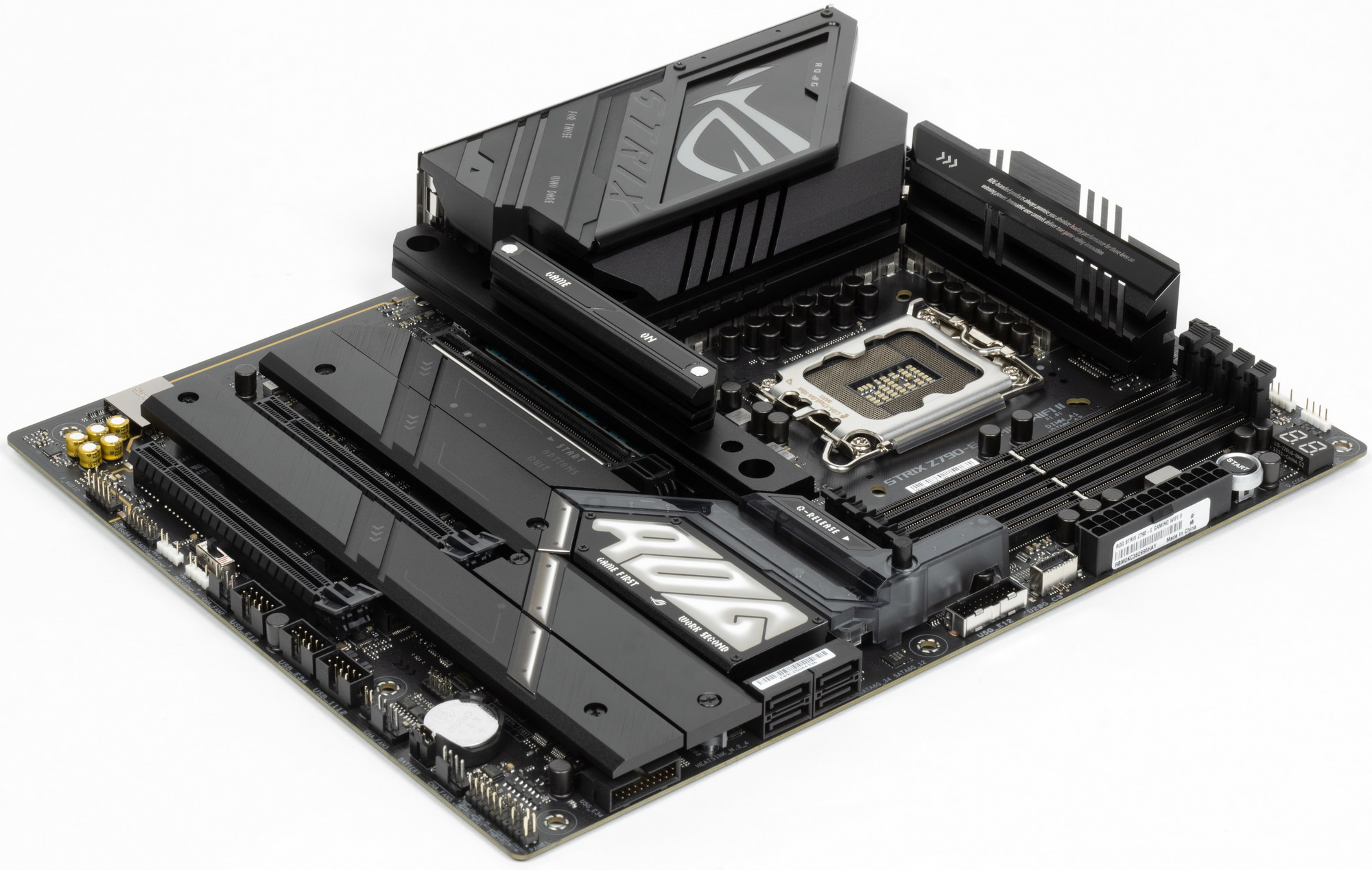

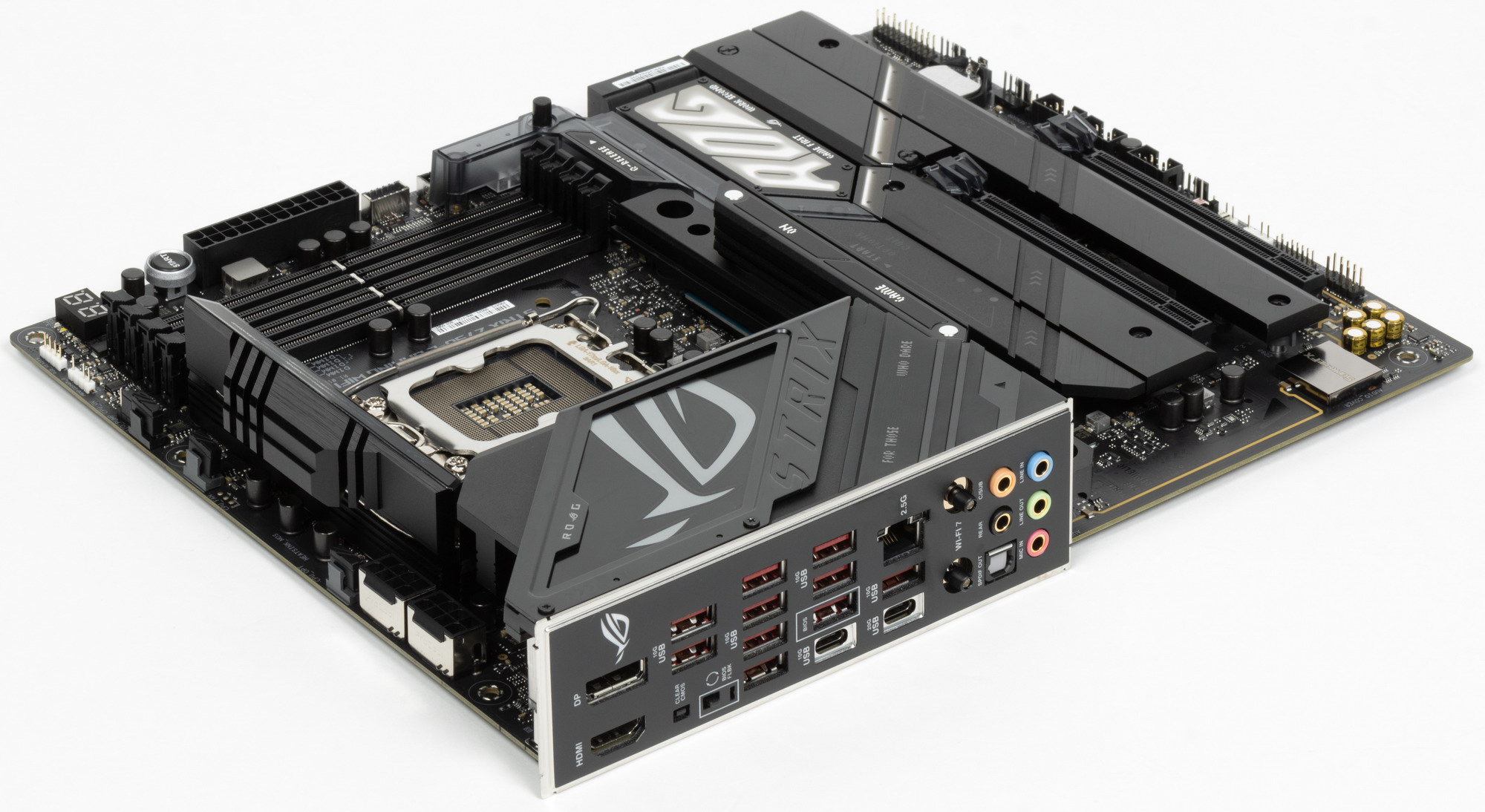

Переходим к самой материнской плате Asus ROG Strix Z790-E Gaming WiFi II, которая относится к топовому суббренду ROG, внутри которого есть еще свое деление: самые флагманские платы относятся к линейке Maximus, а попроще – к Strix: поэтому перед нами как бы середнячок, но из топового семейства.

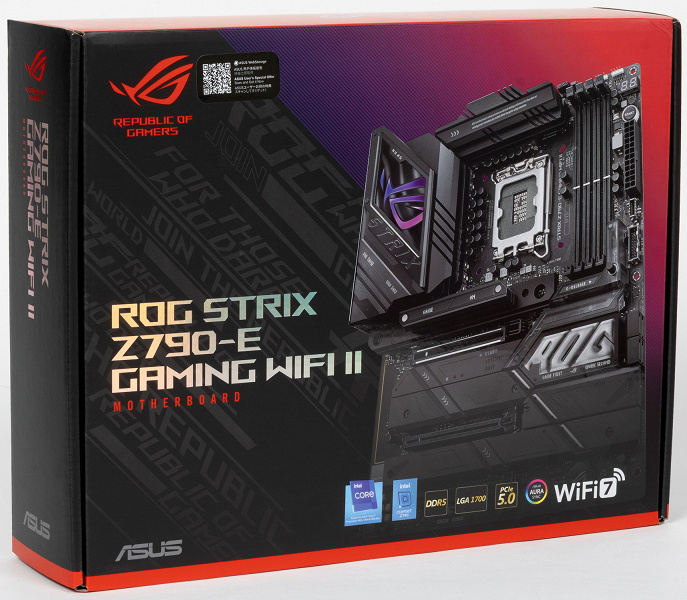

Asus ROG Strix Z790-E Gaming WiFi II поставляется в традиционной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельном отсеке.

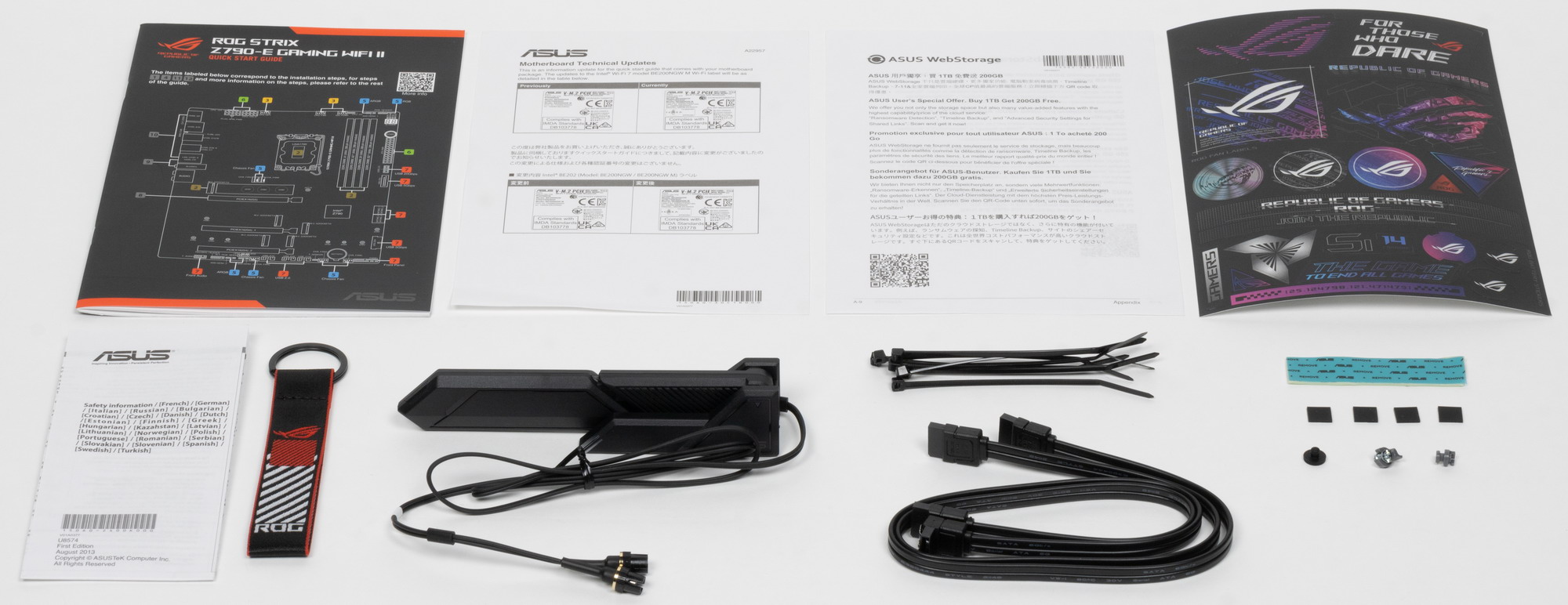

Комплект поставки соответствует среднеуровневому продукту: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасные стойки с поворотниками для М.2 слотов, бонусные стикеры, пластиковые стяжки, брелок  и запасная термопрокладка для одного из слотов M.2.

ПО не поставляется, однако по-любому требуются последние версии драйверов и программ, так что их надо скачивать с вебсайта компании.

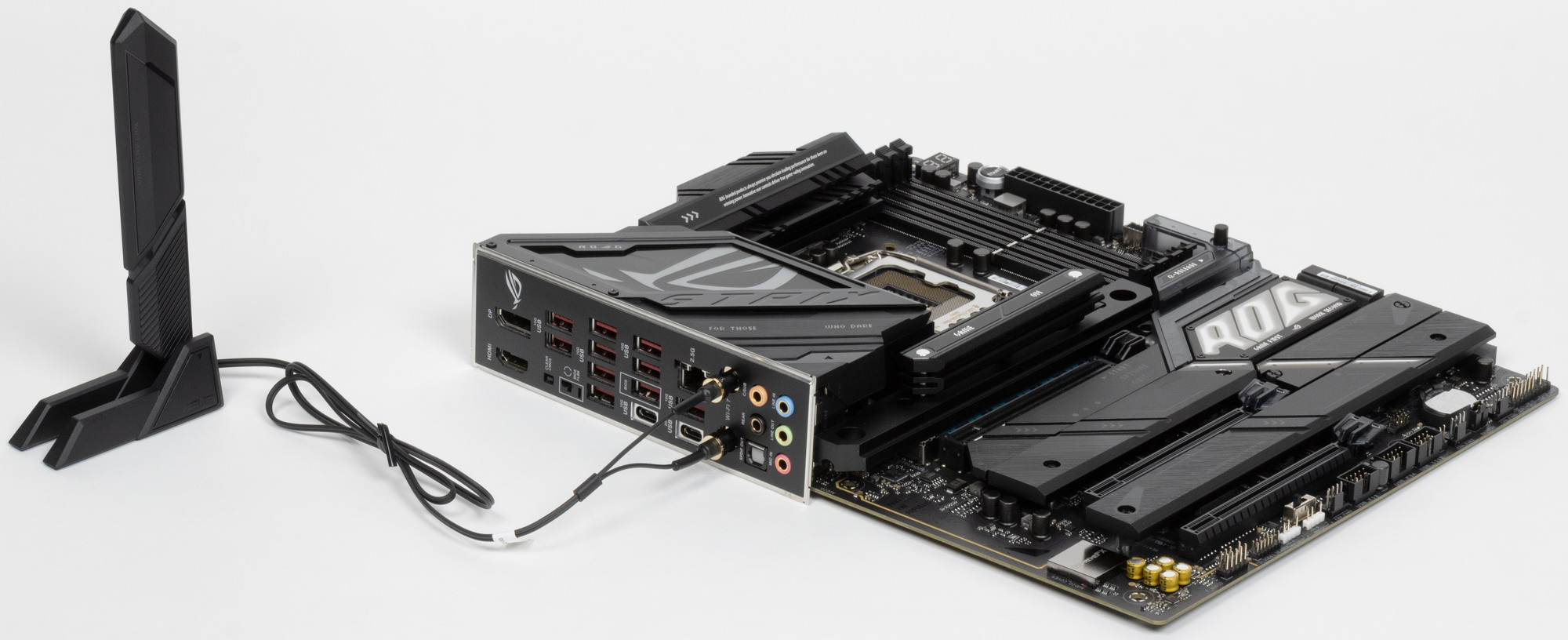

Антенна для встроенного беспроводного сетевого модуля на концах проводов имеет не закручивающиеся шайбы, как ранее, а просто вставляемые штекеры (пластиковые держатели надежно их крепят).

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

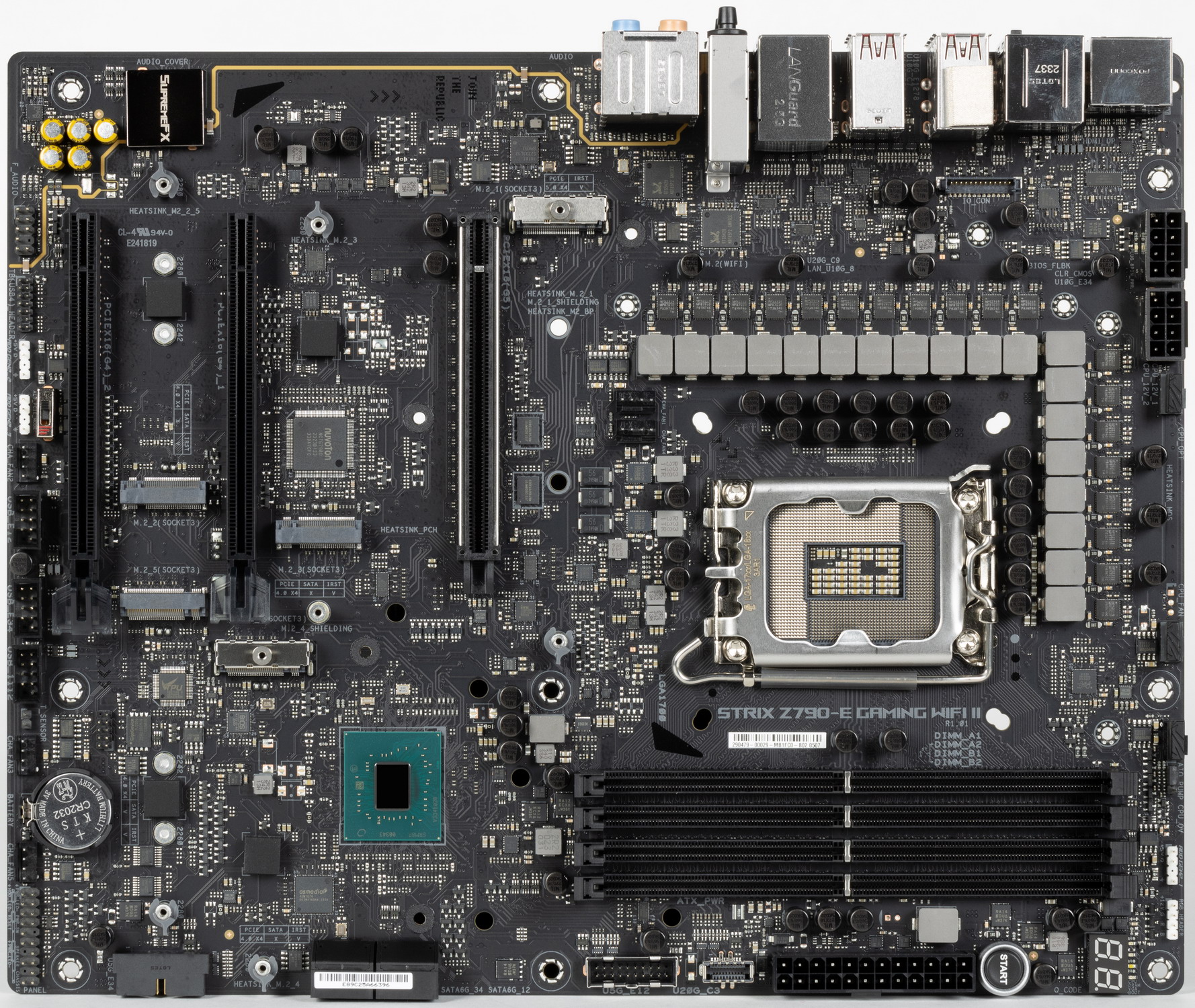

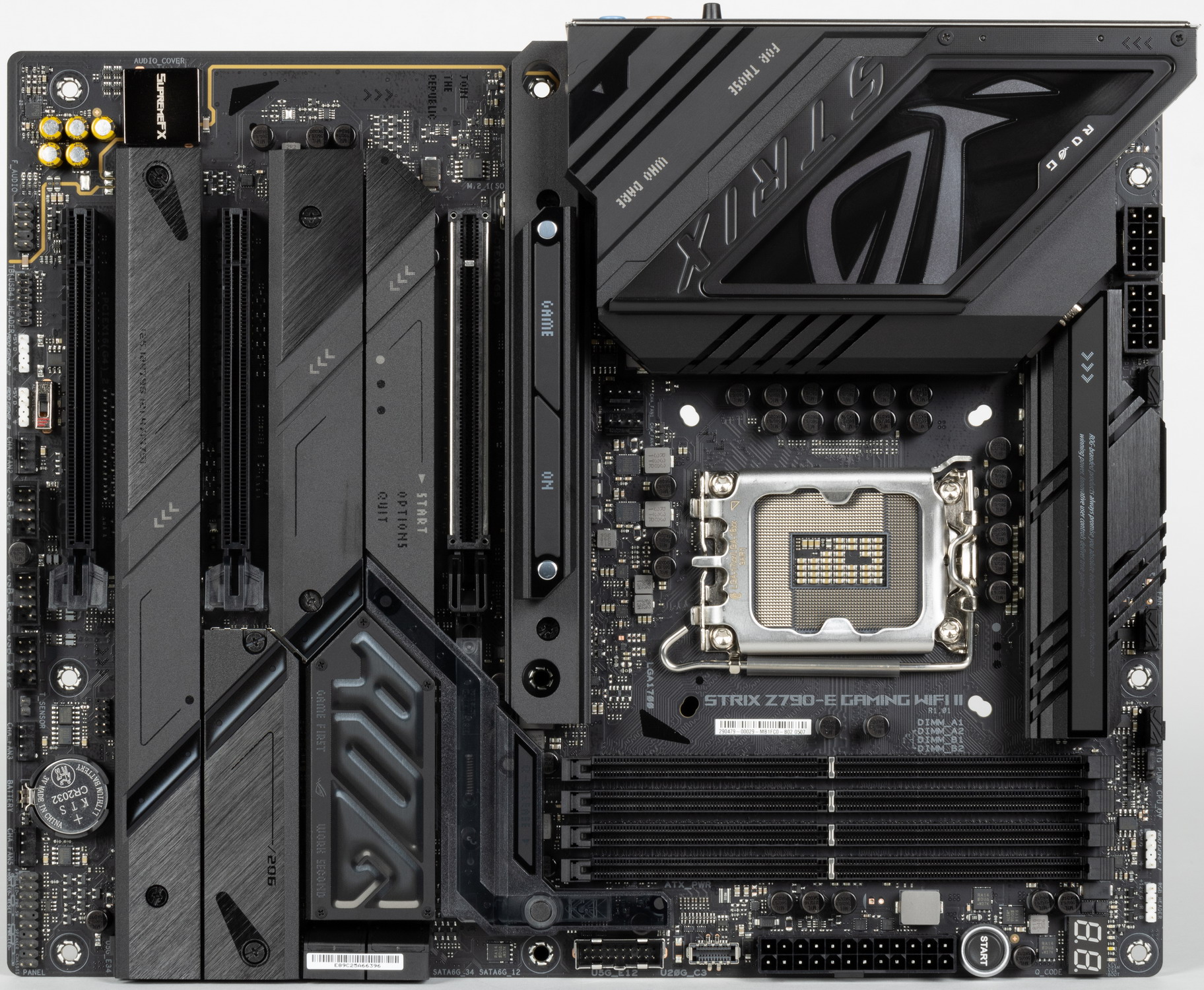

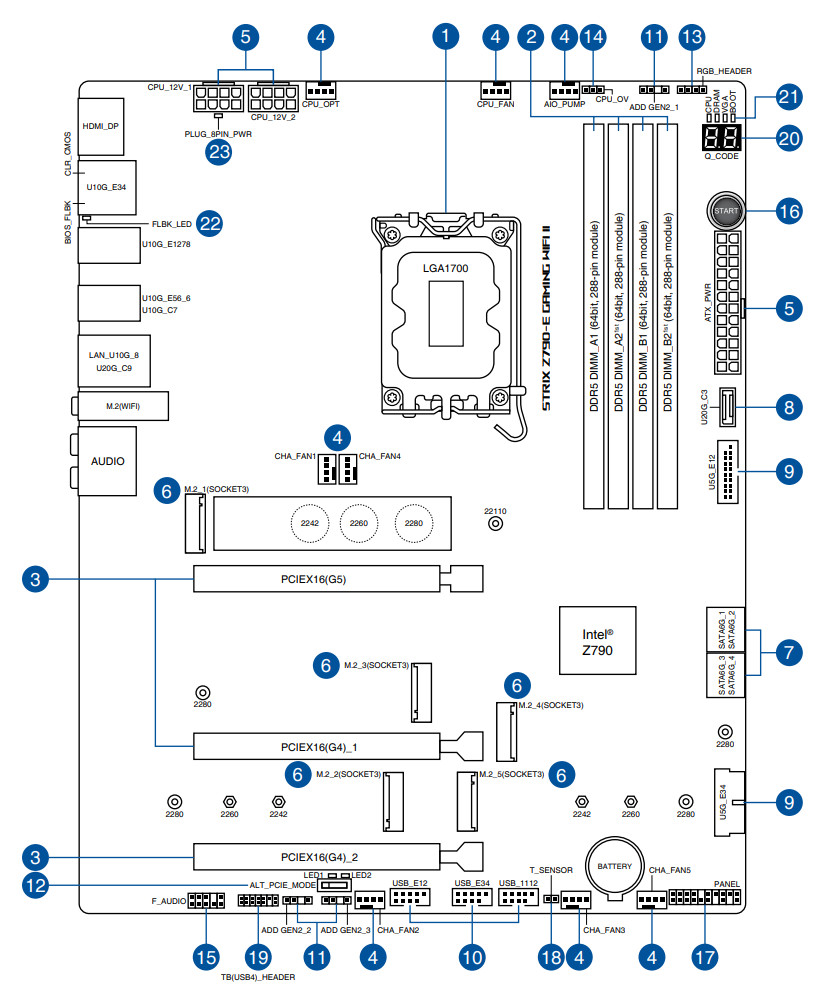

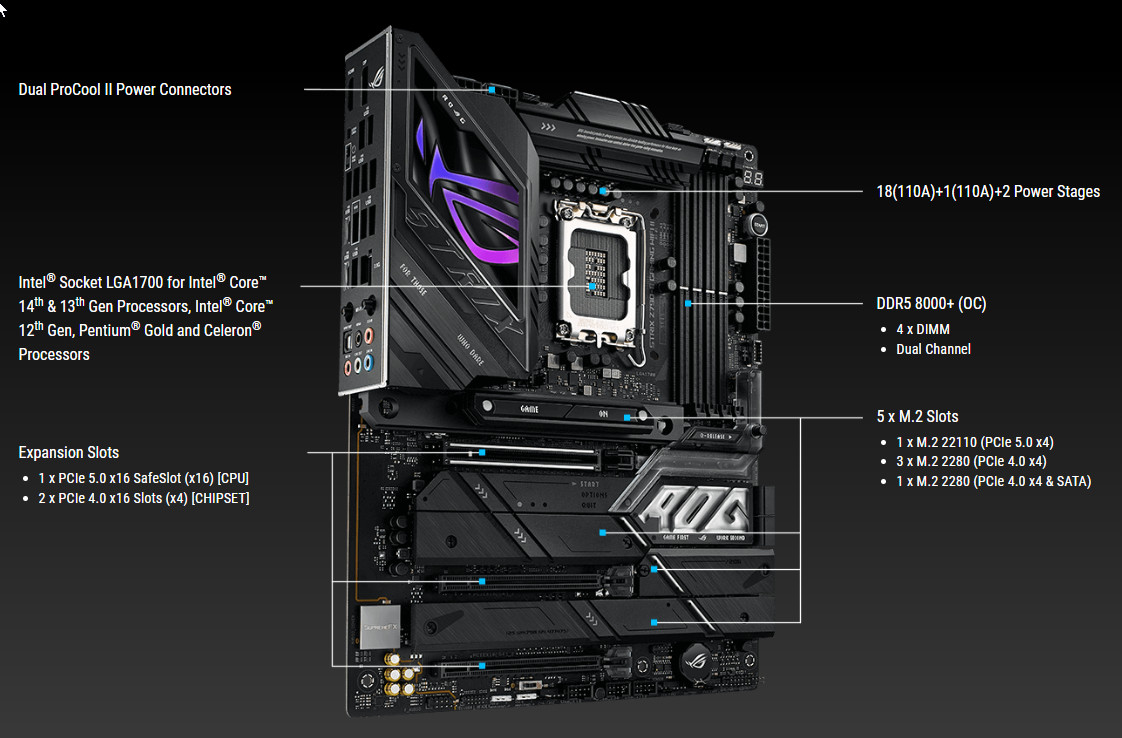

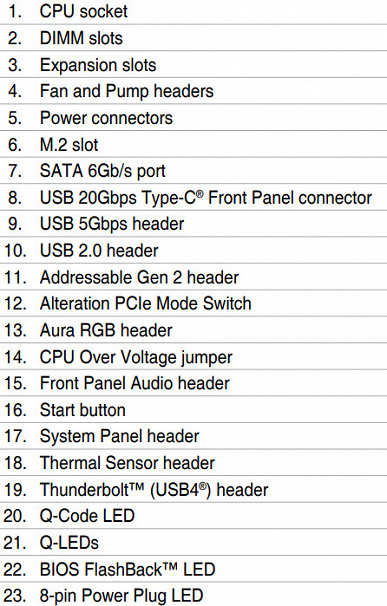

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix Z790-E Gaming WiFi II имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

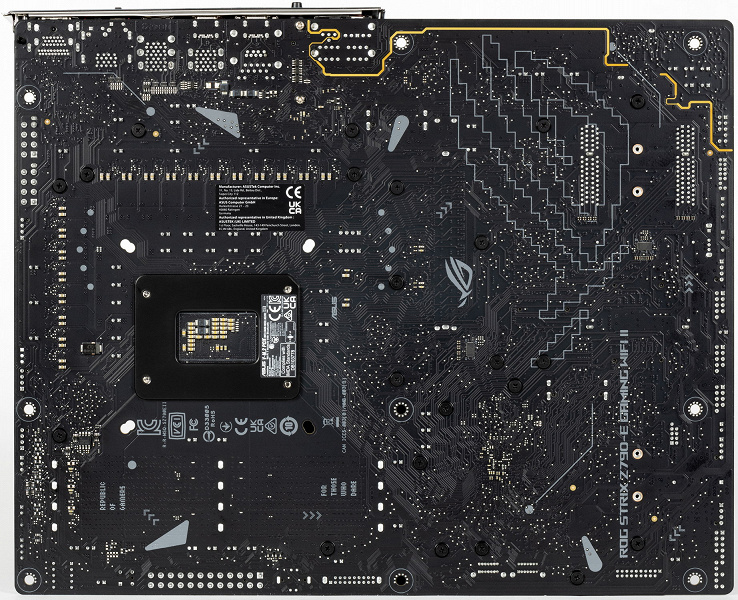

На оборотной стороне практически ничего нет. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Защитной пластины нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

^* слот M.2_1 делит ресурсы со слотом PCIe x16_1, детали ниже

Основная функциональность: чипсет, процессор, память

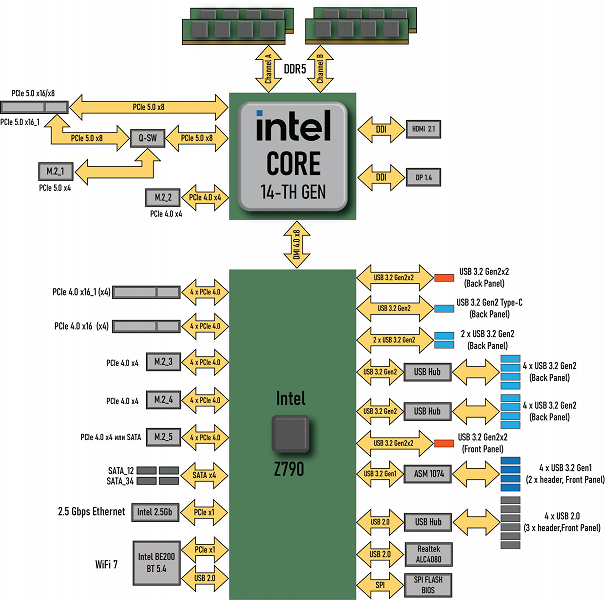

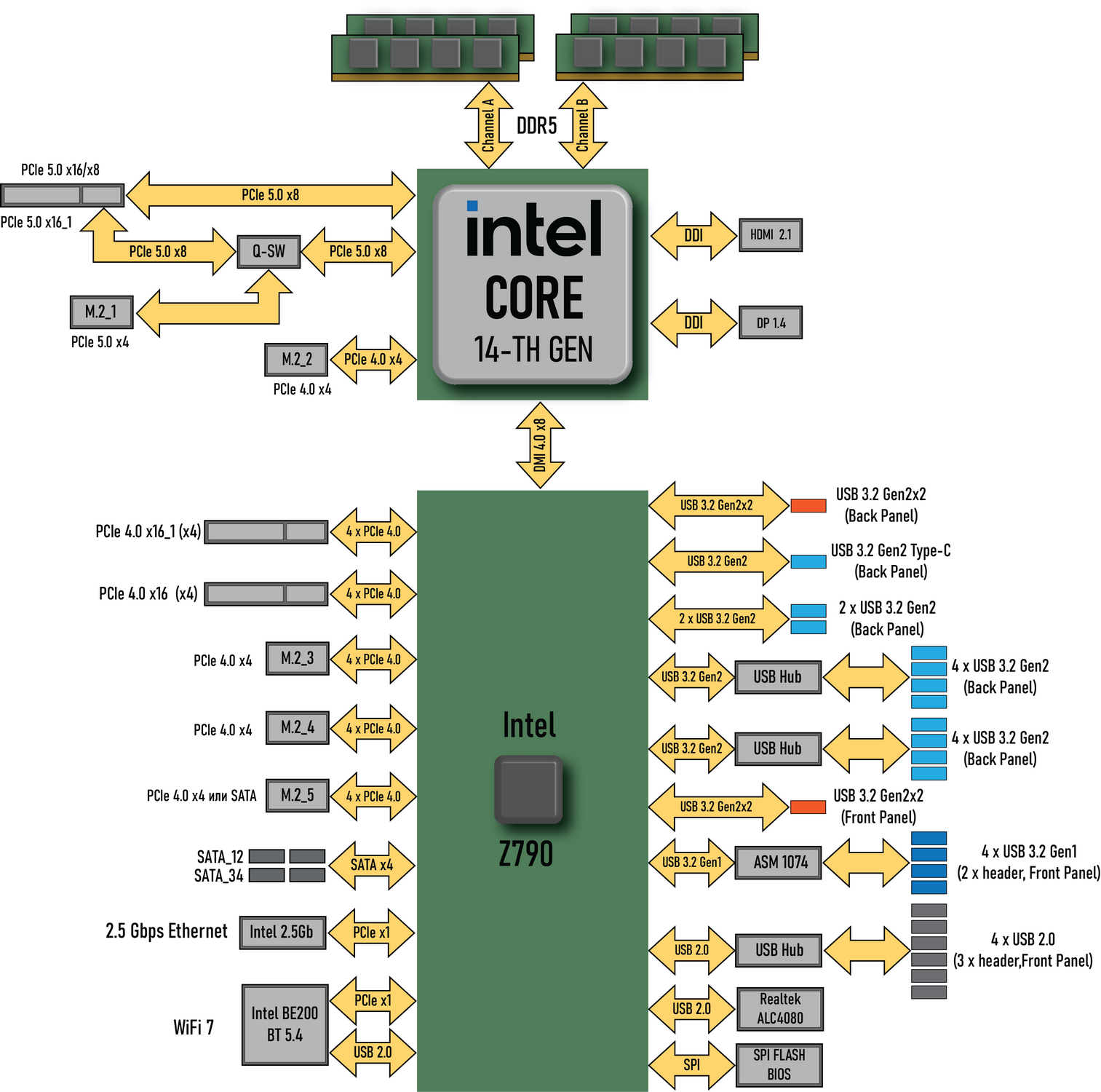

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 8000 МГц.

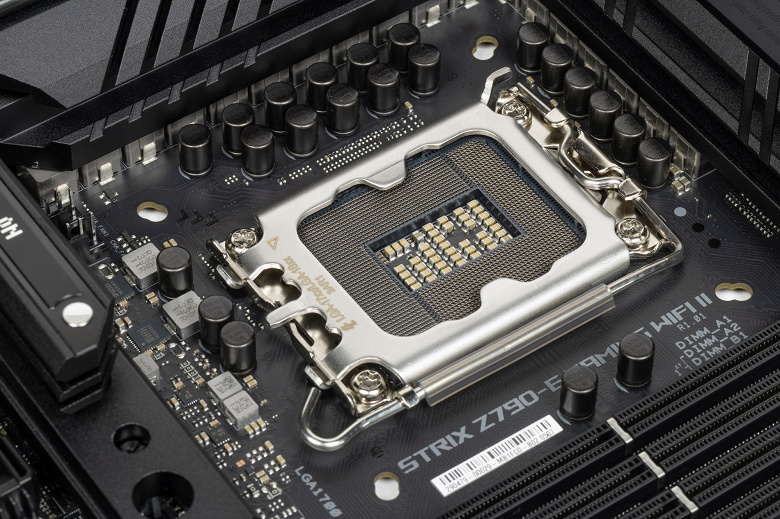

Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

Еще раз надо напомнить, что Asus ROG Strix Z790-E Gaming WiFi II поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

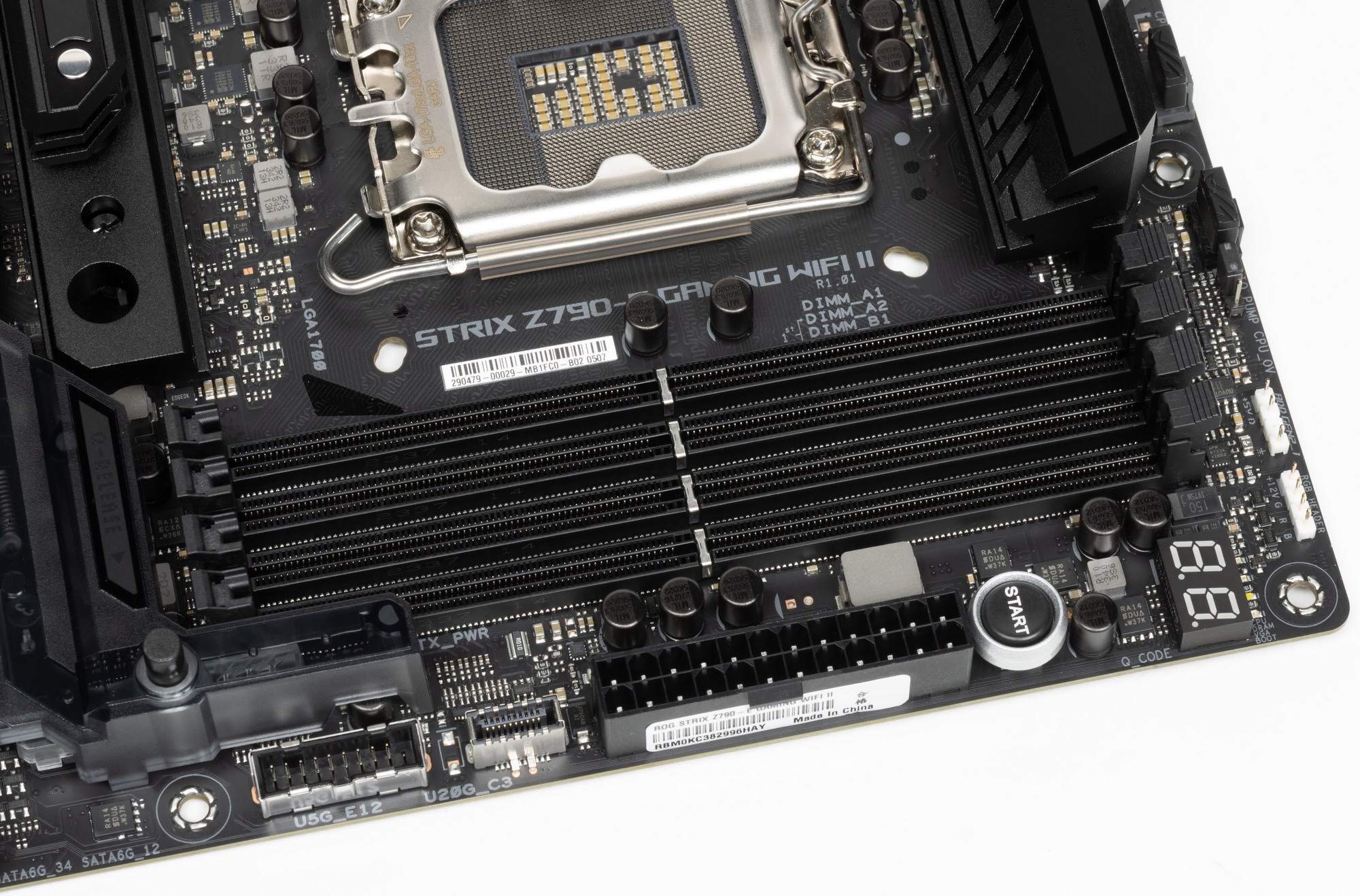

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ.

Слоты DIMM имеют металлические вставки в местах замков модулей памяти.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот PCIe x16_3 (4 линии PCIe 4.0);
• порты SATA_1/2/3/4 (4 линии PCIe 3.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Слот M.2_4 (4 линии PCIe 4.0);
• Слот M.2_5 (4 линии PCIe 4.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Intel BE202NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)

26 линий PCIe оказались занятыми (20 PCIe 4.0 + 6 PCIe 3.0). В чипсете Z790 связь с аудиокодеками новее, чем Realtek ALC1220, идет через USB-порт. Еще одна линия USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), а также два контроллера GL850G для своих нужд используют сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 14/13/12-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на слот М.2 (M2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на слот PCIe x16_1 и слот M.2_1. Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий, слот M.2_1 отключен;
• Слот PCIe x16_1 имеет 8 линий, слот M.2_1 имеет 4 линии

Теперь в целом про слоты PCIe.

Всего на плате есть 3 «длинных» слота PCIe x16, однако только первый PCIe x16_1 имеет 16 линий PCIe 5.0 (для видеокарт или других устройств), он подключен к CPU. Остальные  два слота подключены к Z790 и имеют только по 4 линии PCIe 4.0.

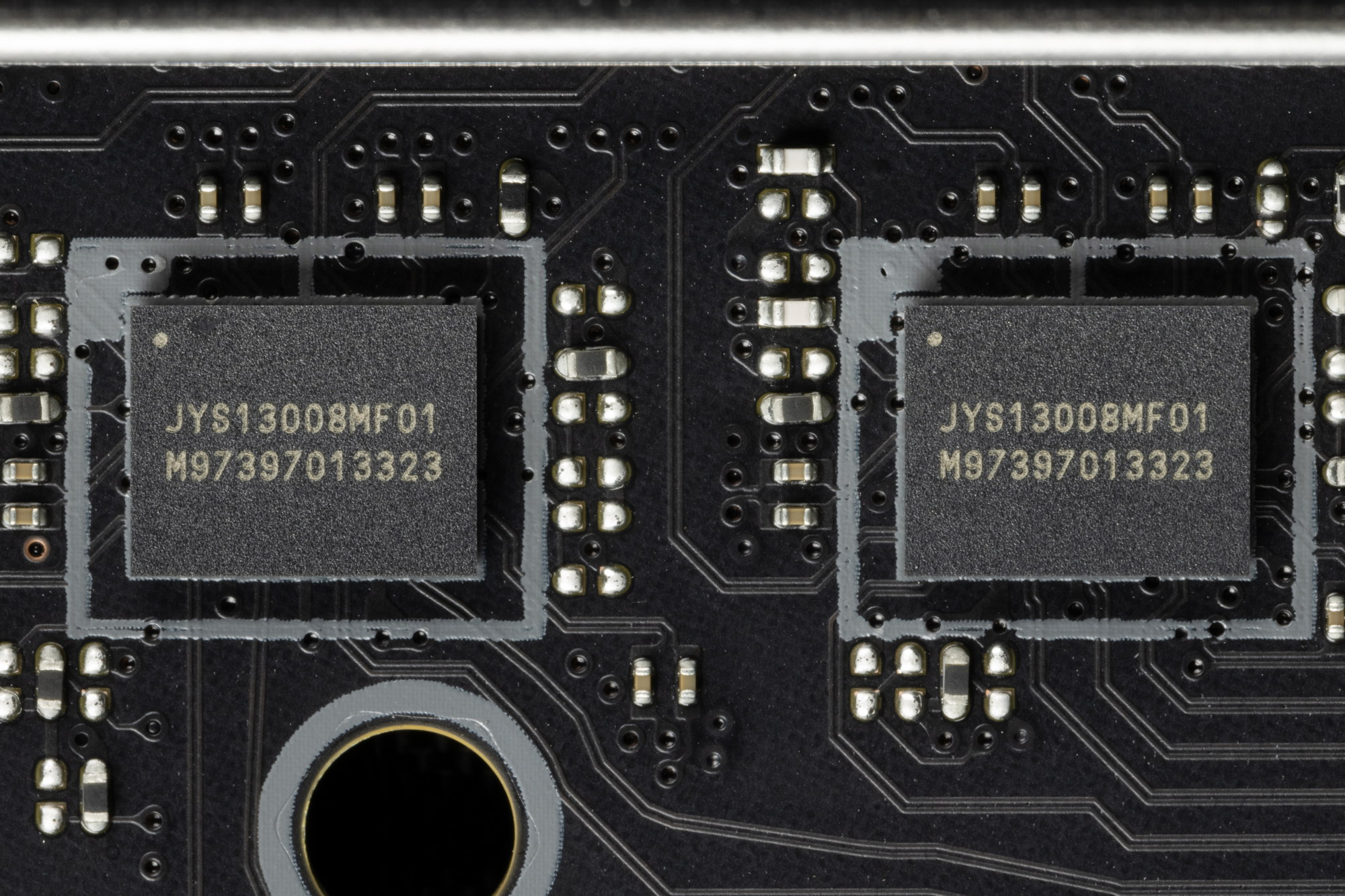

Как видим, перераспределение линий PCIe 5.0 между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

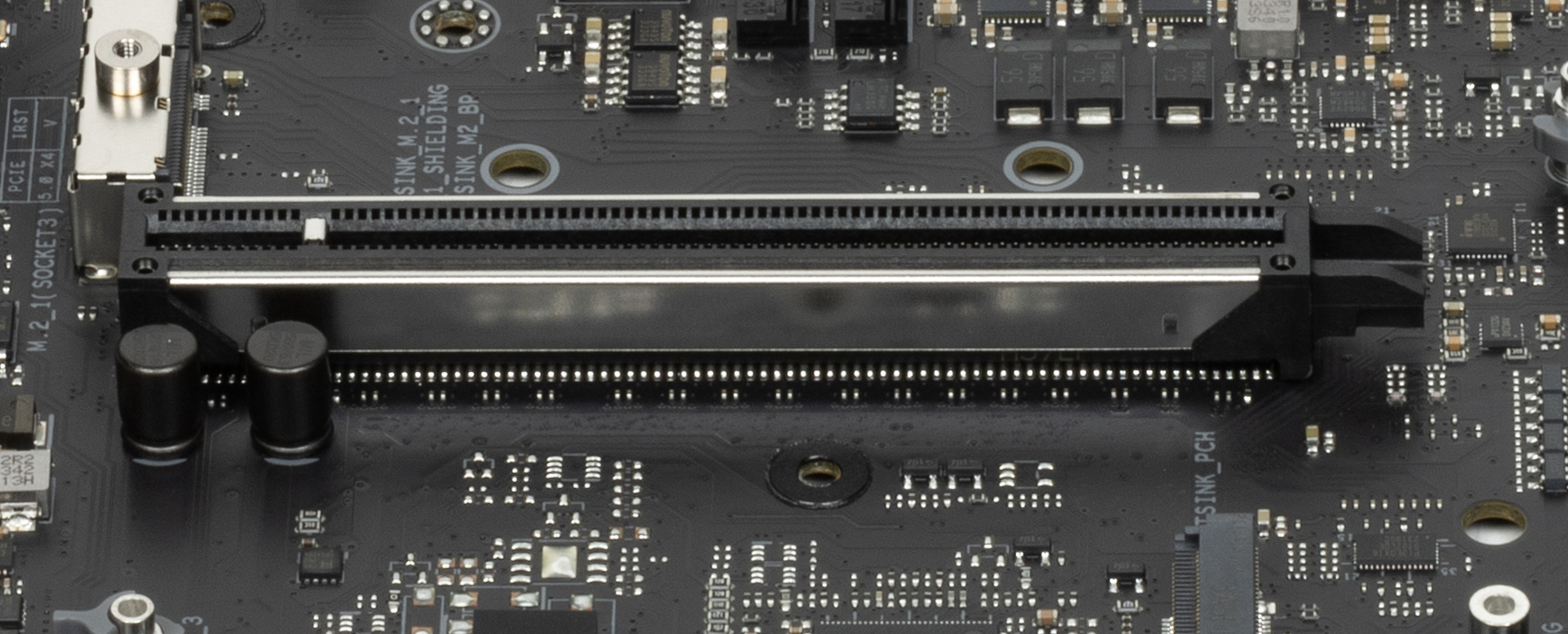

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

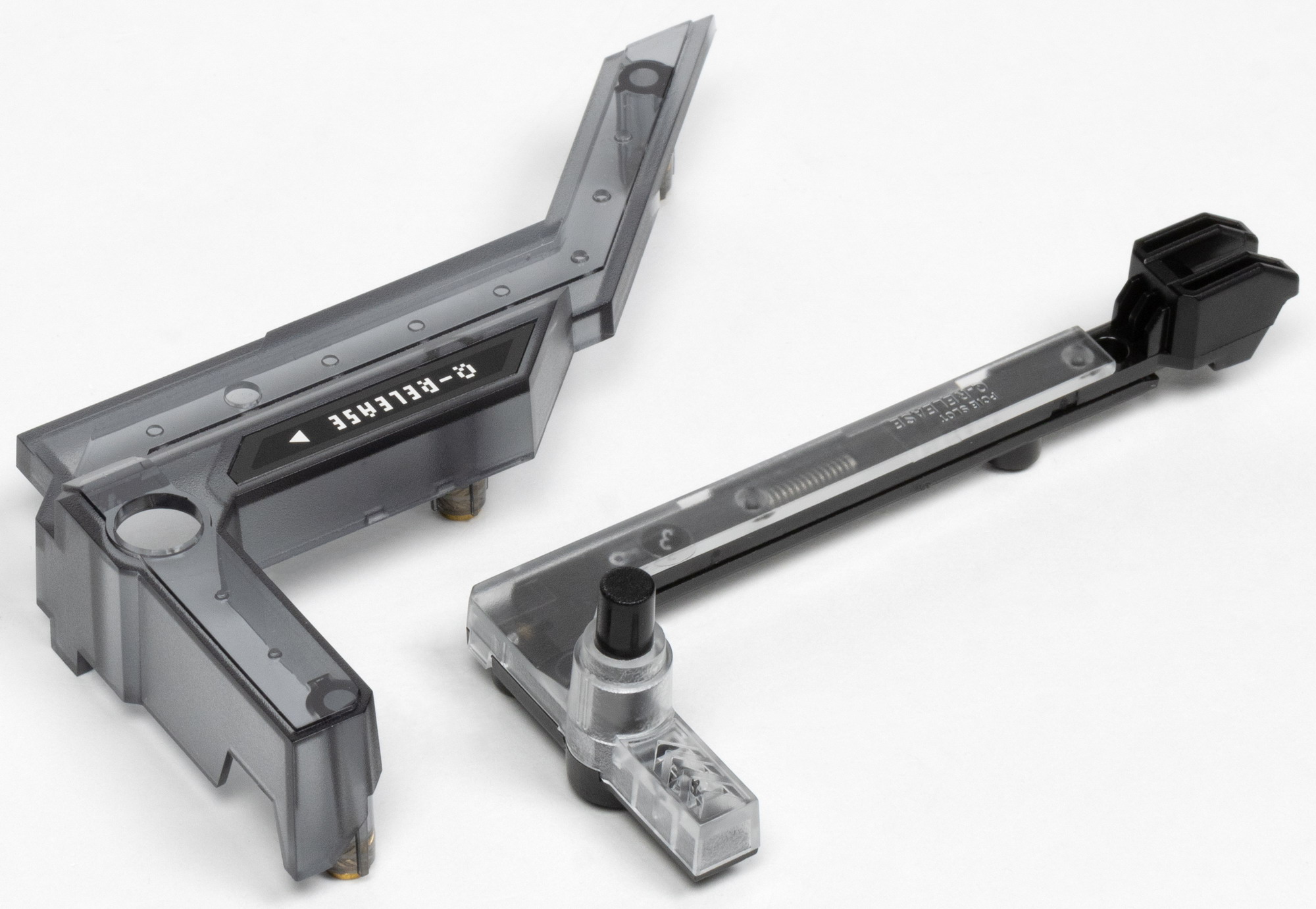

Мы снова видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте – Q-Release.

Подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с высоким радиатором, и до защелки даже пальцем не дотянуться.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

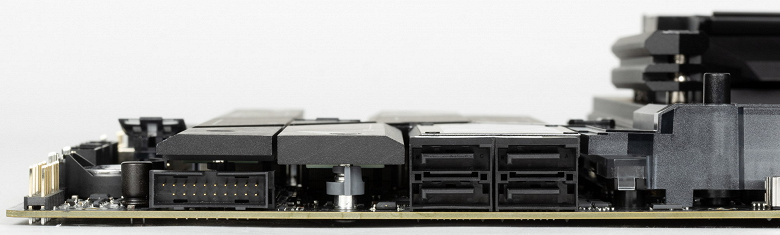

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. Все 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID.

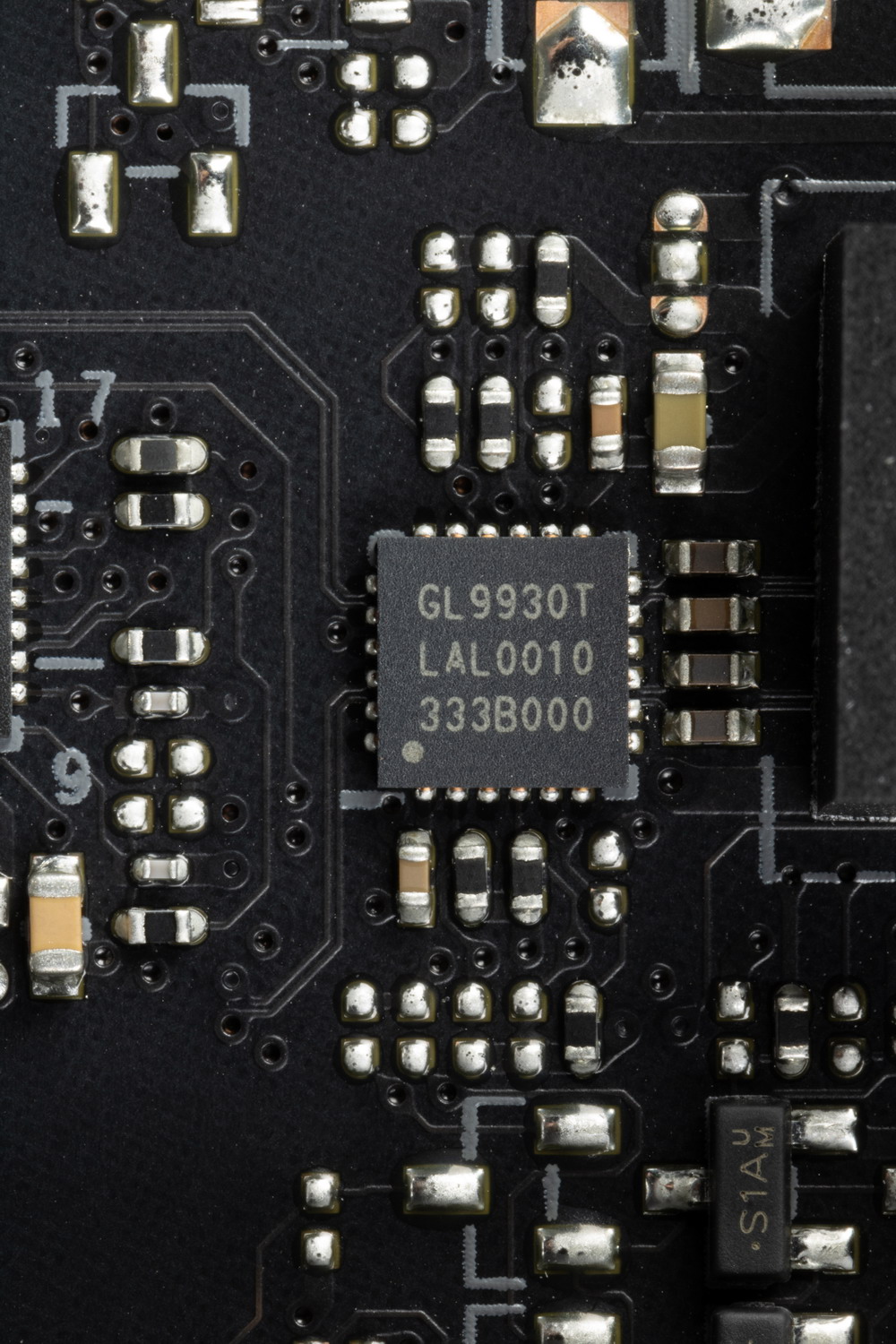

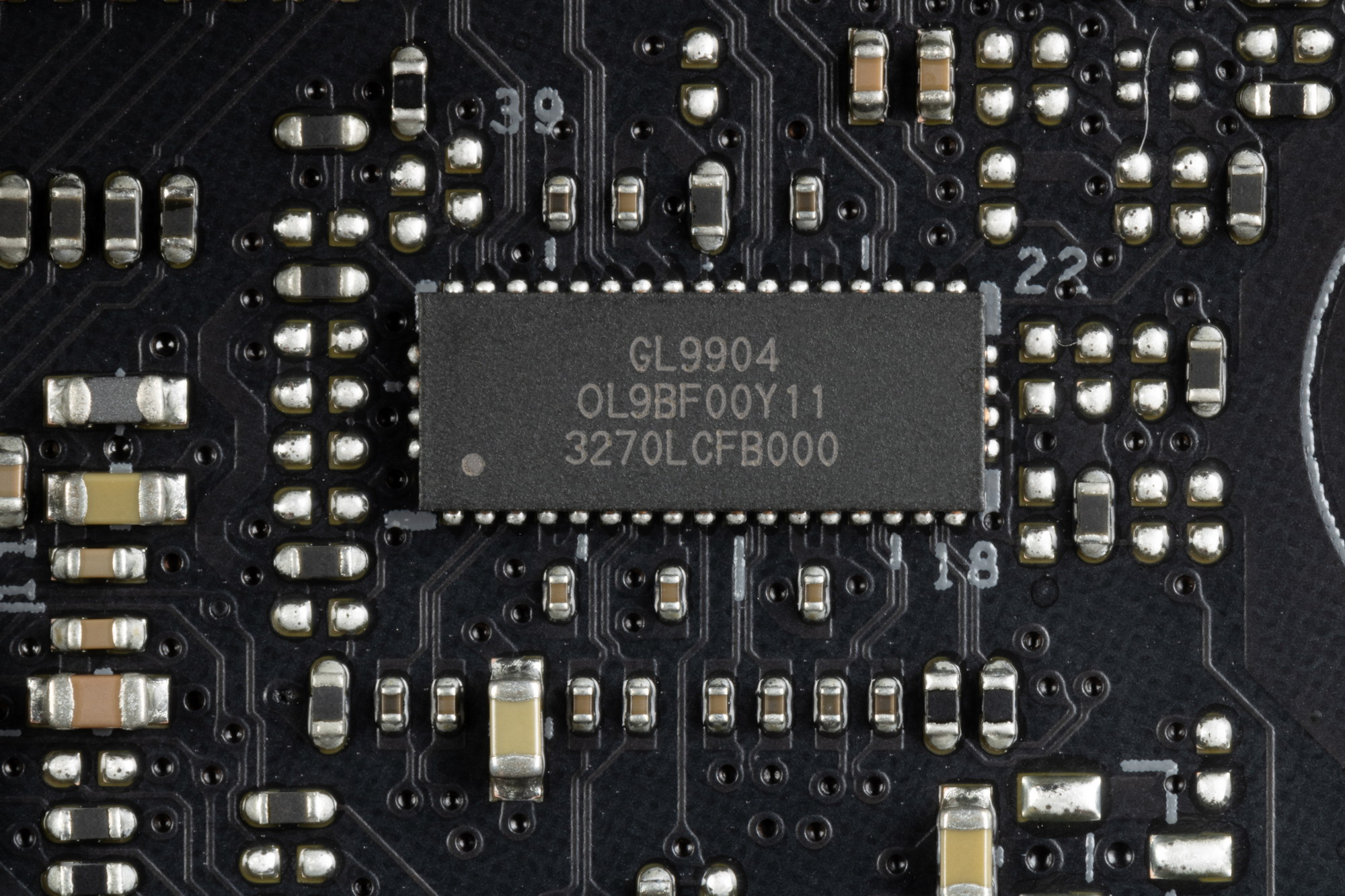

Для нужд SATA имеются усилители (ре-драйверы) сигнала PCIe 3.0 от Genesys Logic.

Материнская плата имеет 5 гнезд форм-фактора М.2.

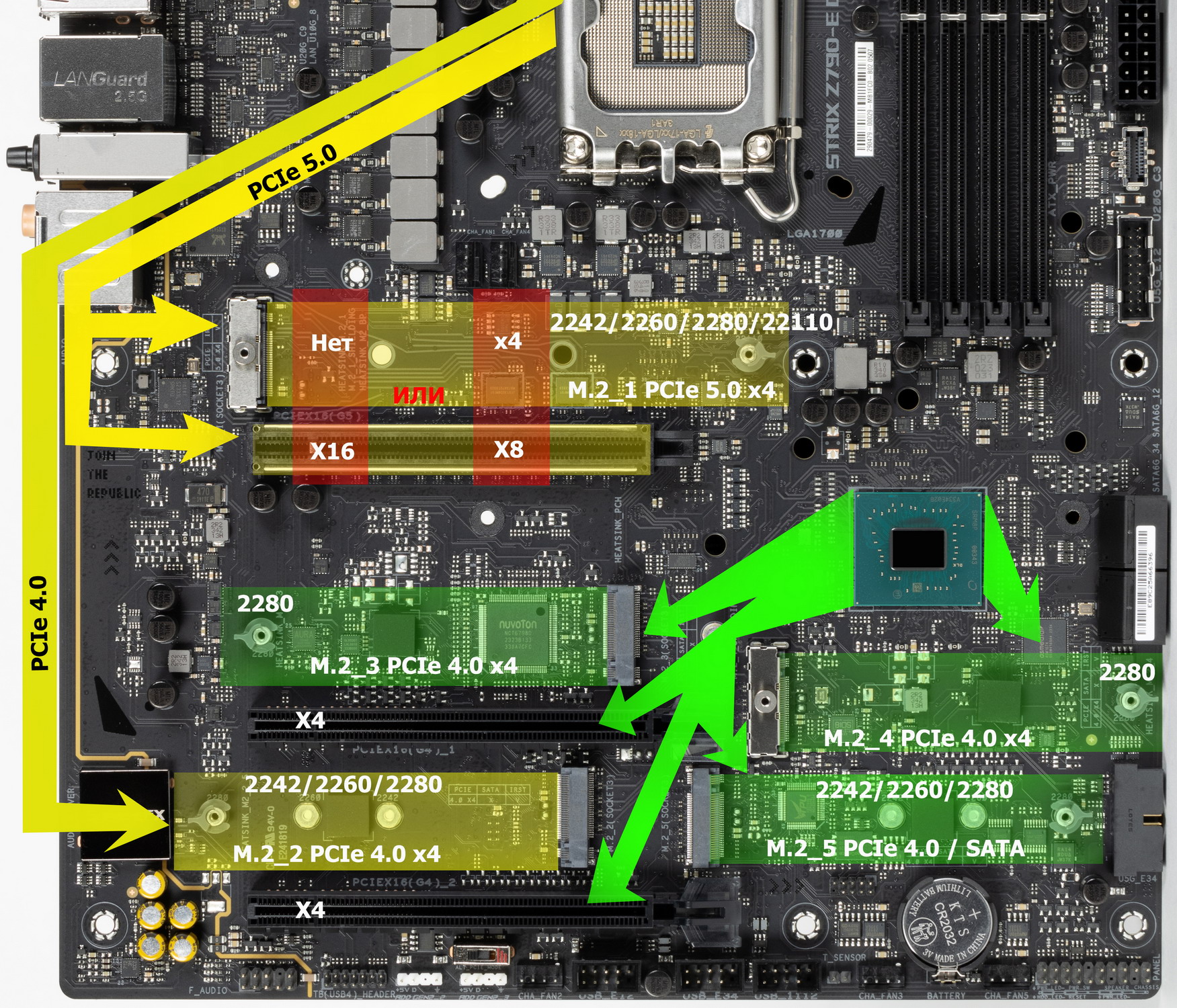

Третий, четвертый и пятый слоты M.2 (M.2_3, M.2_4, M.2_5) получают данные от чипсета Z790, а первые два — от CPU, при этом M.2_1 соединен линиями PCIe 5.0, а M.2_2 – PCIe 4.0.

Выше я уже показал, что слот M.2_1 делит ресурсы с первым слотом PCIe x16_1, ведь у процессора всего 16 линий PCIe 5.0.  А вот M.2_2 получает привычные и неделимые ни с чем 4 линии PCIe 4.0.

Все пять слотов М.2 работают с модулями с PCIe интерфейсом, а M.2_5 еще поддерживает и модули с SATA интерфейсом.

Слоты M.2_1, М.2_2 и М.2_5 поддерживают размеры модулей: 2242/2260/2280, к тому же М2_1 позволяет установить модули размерами до 22110 включительно, а вот M.2_3 и M.2_4 поддерживают только размер 2280. На всех M.2 можно организовать RAID. Следует особо отметить удобный способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки.

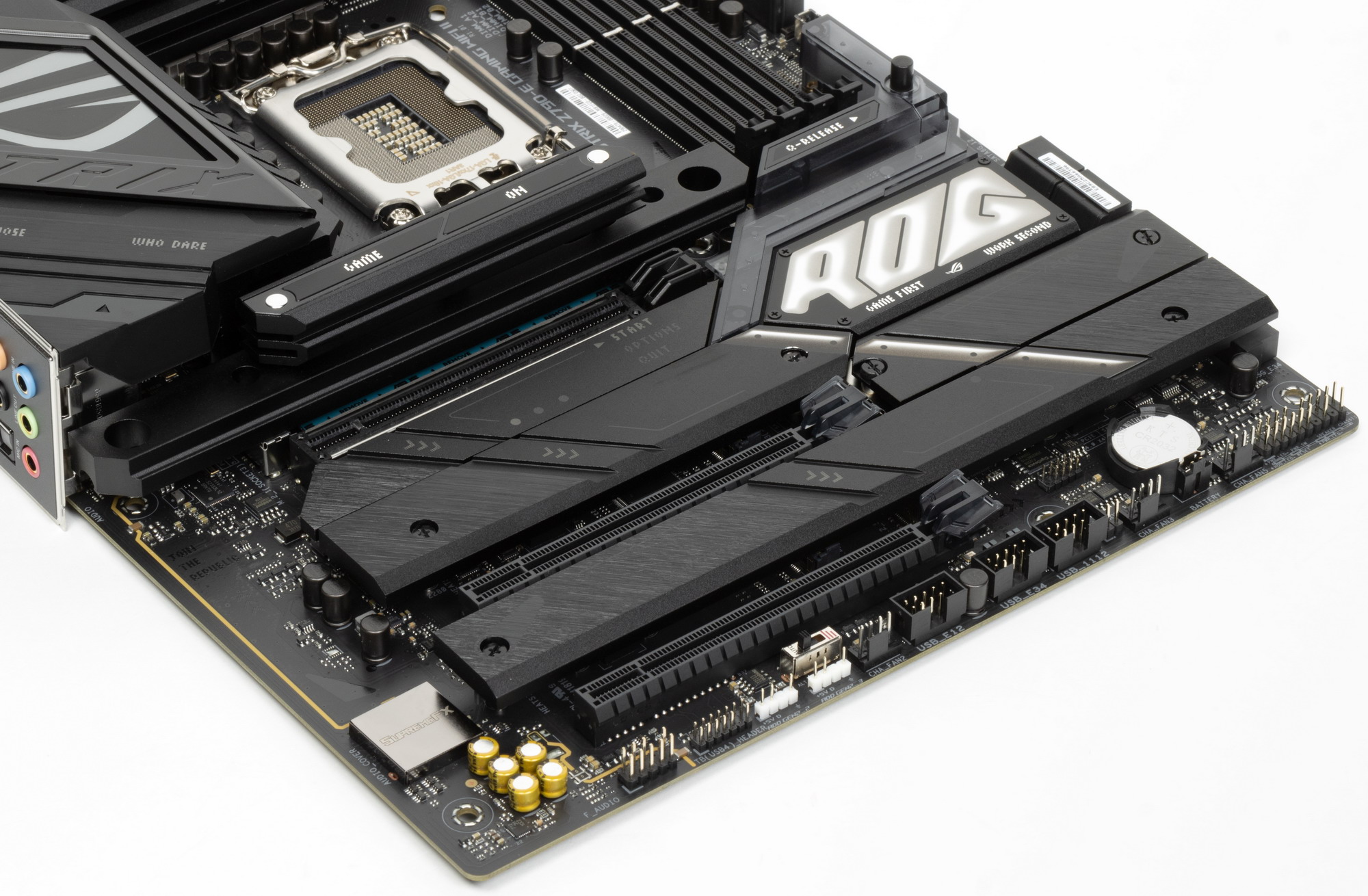

Все M.2 слоты имеют радиаторы. M.2_1, M.2_3 и M.2_4 обладают отдельными радиаторами, когда как остальные слоты M.2_2 и M.2_5 имеют общий радиатор.

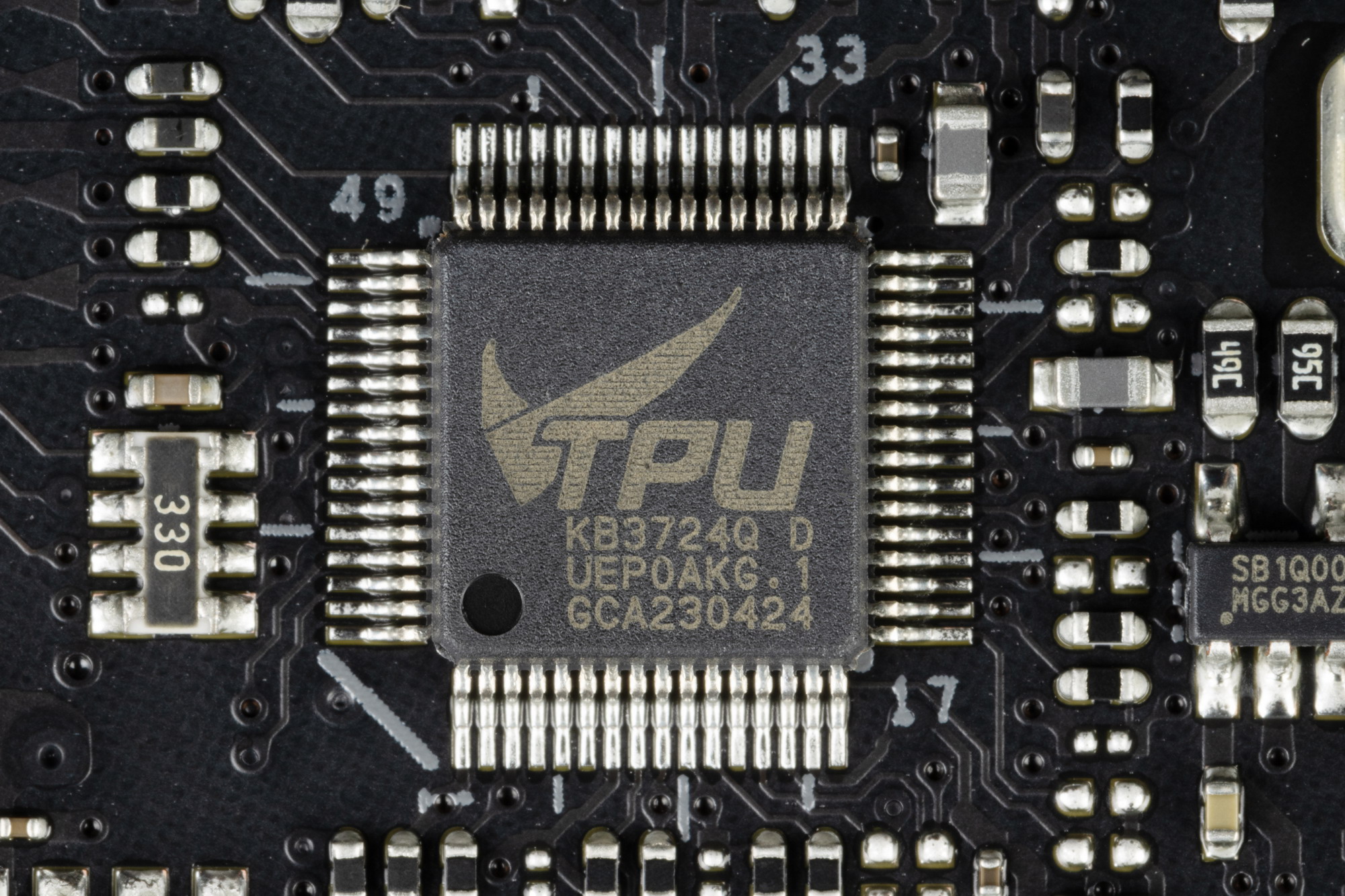

 Другие особенности («фенечки») на плате

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

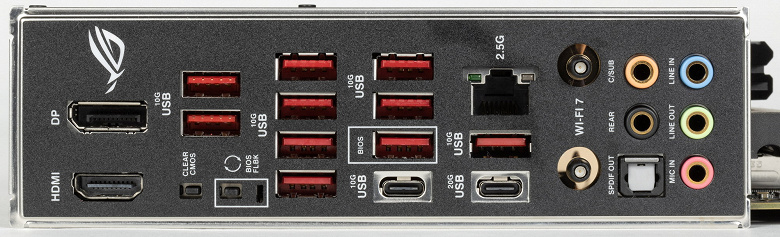

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).

И что мы имеем? Всего на материнской плате — 23 порта USB:

• 2 порта USB 3.2 Gen2x2: оба реализованы с помощью Z790, и один представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса); второй – на задней панели портом Type-C;
• 11 портов USB 3.2 Gen2: 3 реализованы через Z790 и представлены: 2 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C; еще 4 реализованы через контроллер Realtek RTS5420



  (на него потрачена 1 линия USB 3.2 Gen2 от Z790)  и представлены на задней панели портами Type-A (красного цвета); остальные 4 реализованы через второй контроллер Realtek RTS5420



  (на него также потрачена 1 линия USB 3.2 Gen2 от Z790)  и представлены на задней панели портами Type-A (красного цвета);

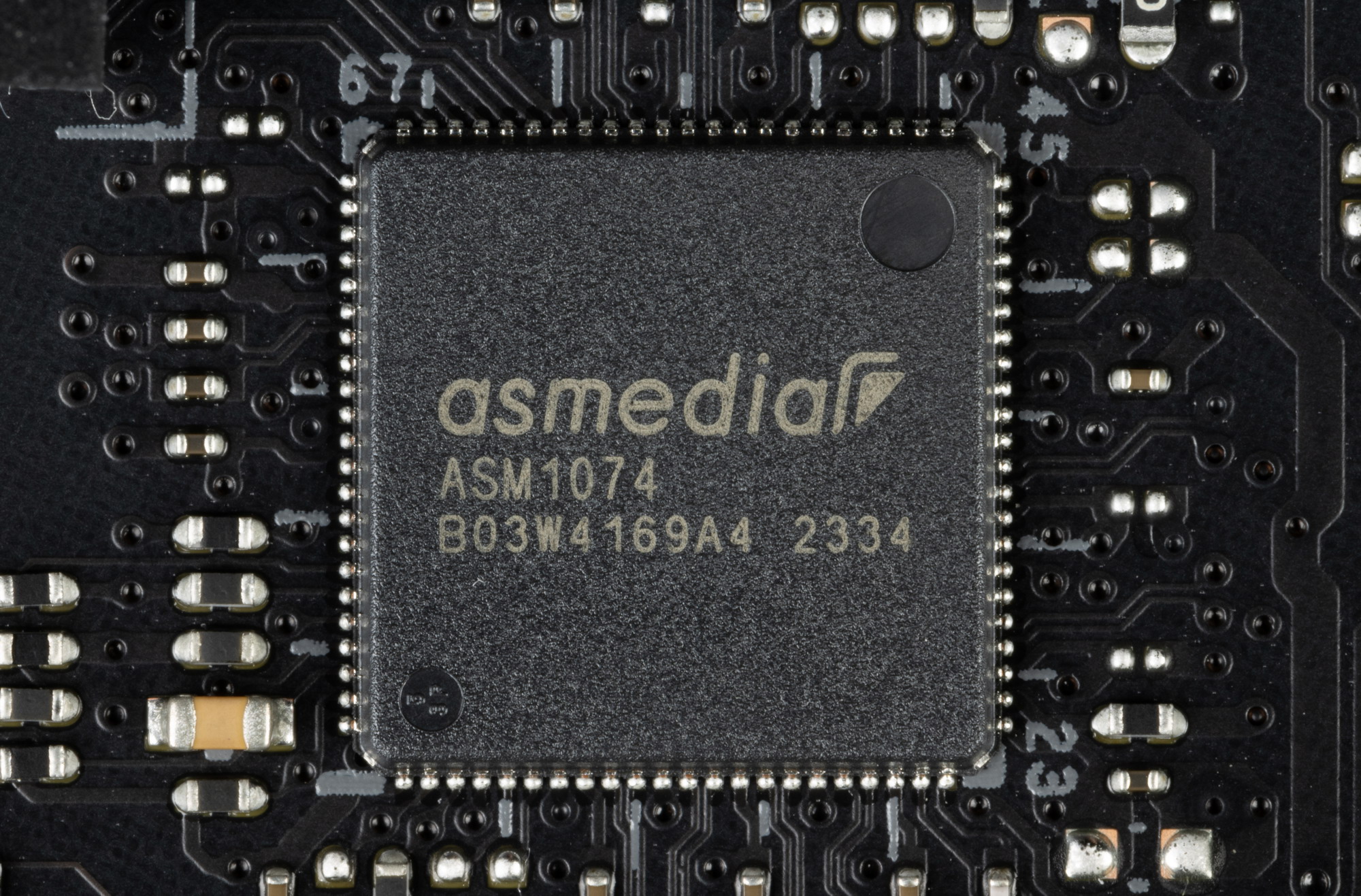

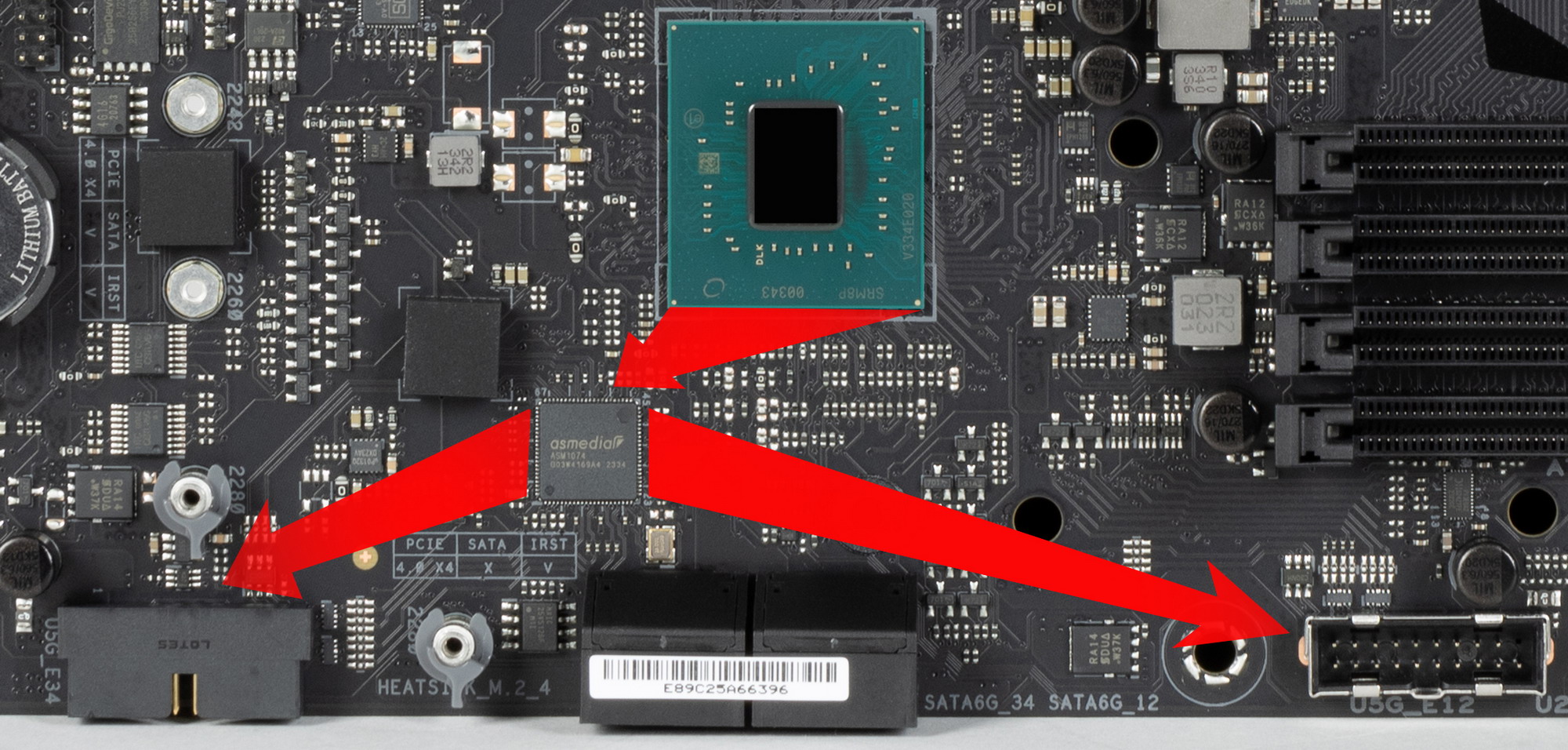

• 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074



  (на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены 2 внутренними разъемами



  на материнской плате (каждый на 2 порта);

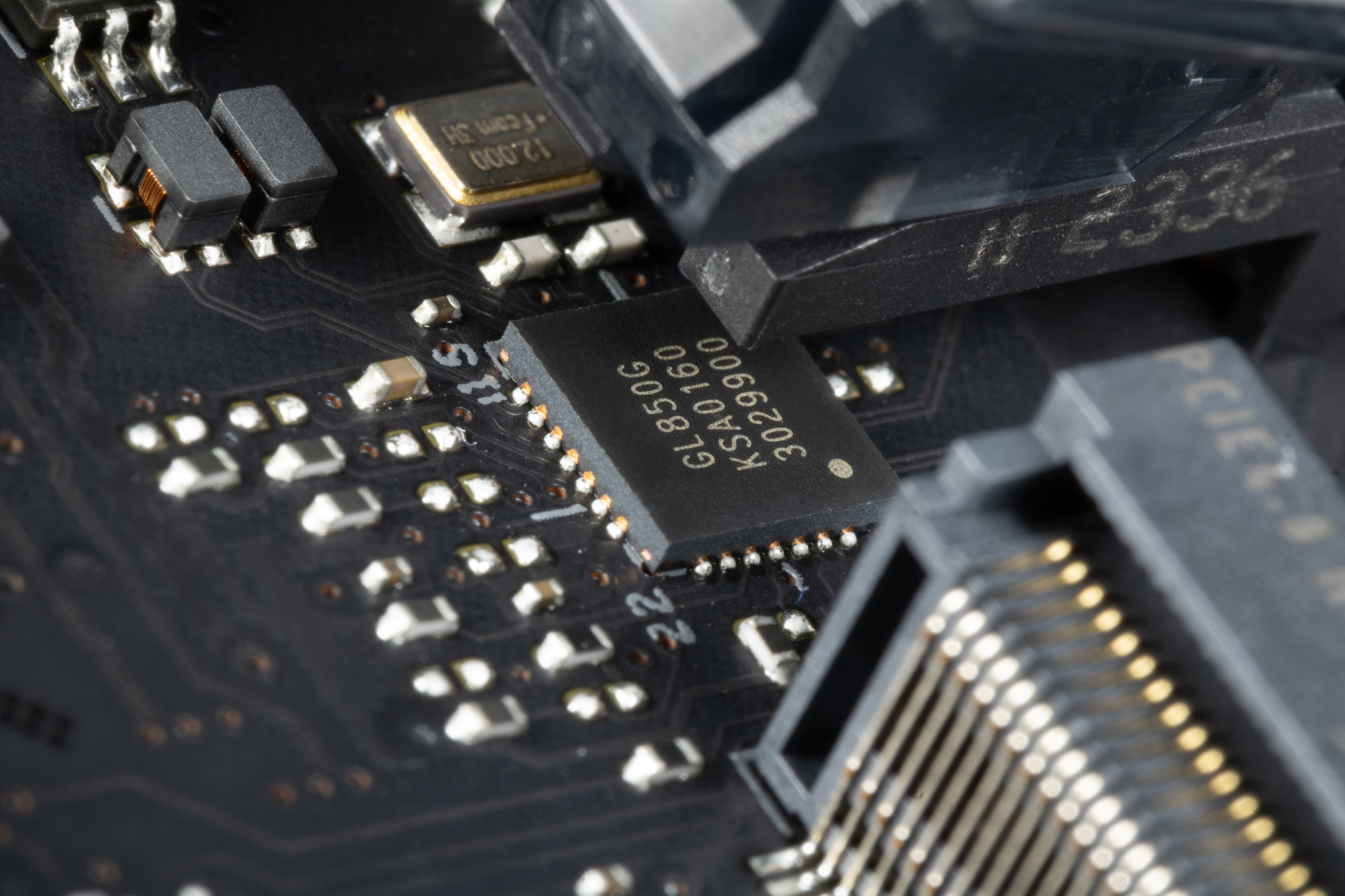

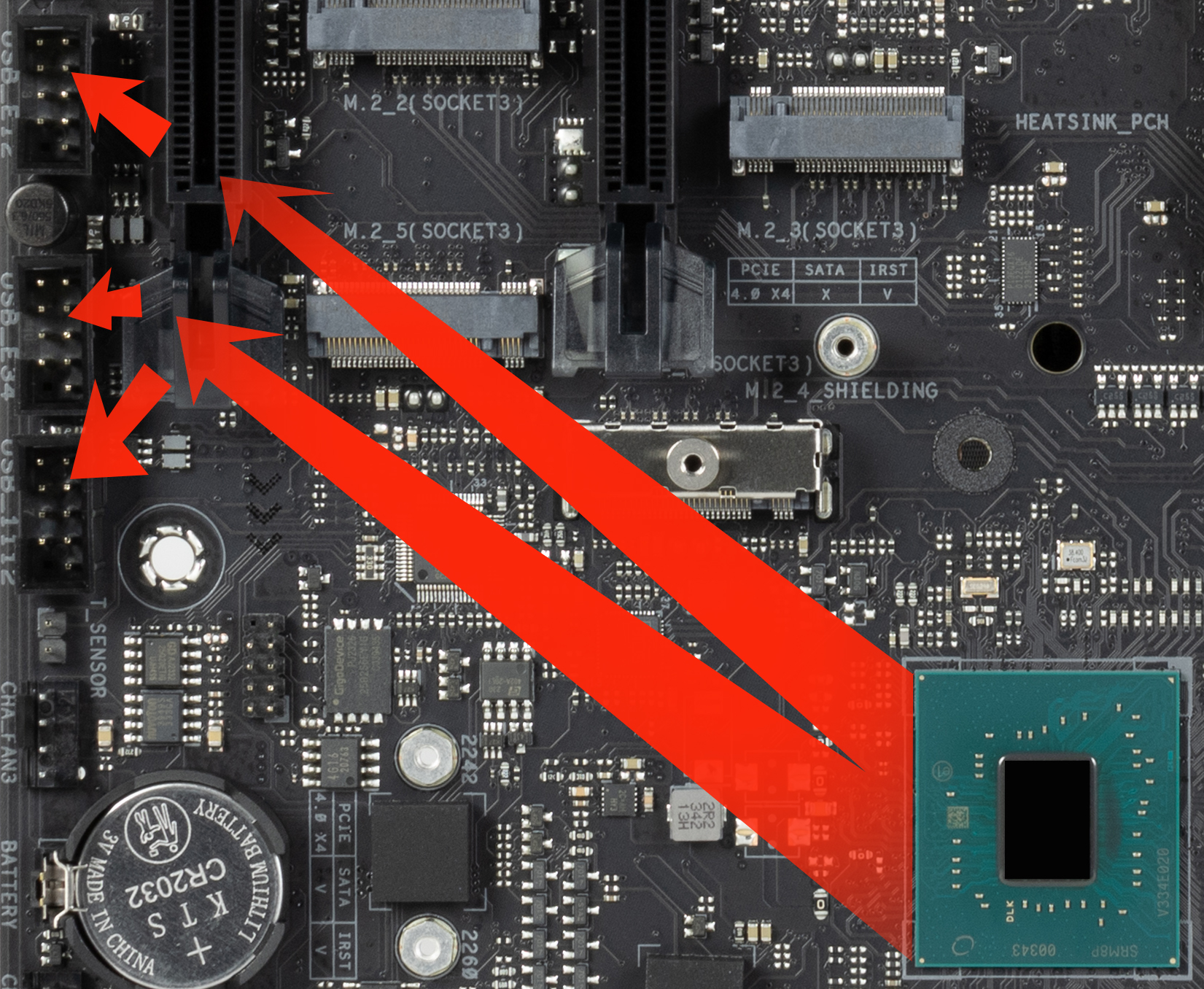

• 6 портов USB 2.0/1.1: все реализованы через два контроллера Genesys Logic GL850G



  (на них потрачены 2 линии USB 2.0 от Z790) и представлены тремя внутренними разъемами



  (каждый на 2 порта).

Таким образом, у нас 4 контроллера используют USB линии от Z790:

• Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL850G (2 USB 2.0 через 1 внутренний разъем) (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (BE202) (1 линия USB 2.0).

Итак, через чипсет Z790 реализовано высокоскоростных портов USB:

• 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
• + 3 выделенных USB 3.2 Gen2
• + 4 USB 3.2 Gen2 на обеспечение двух USB 3.2 Gen2x2

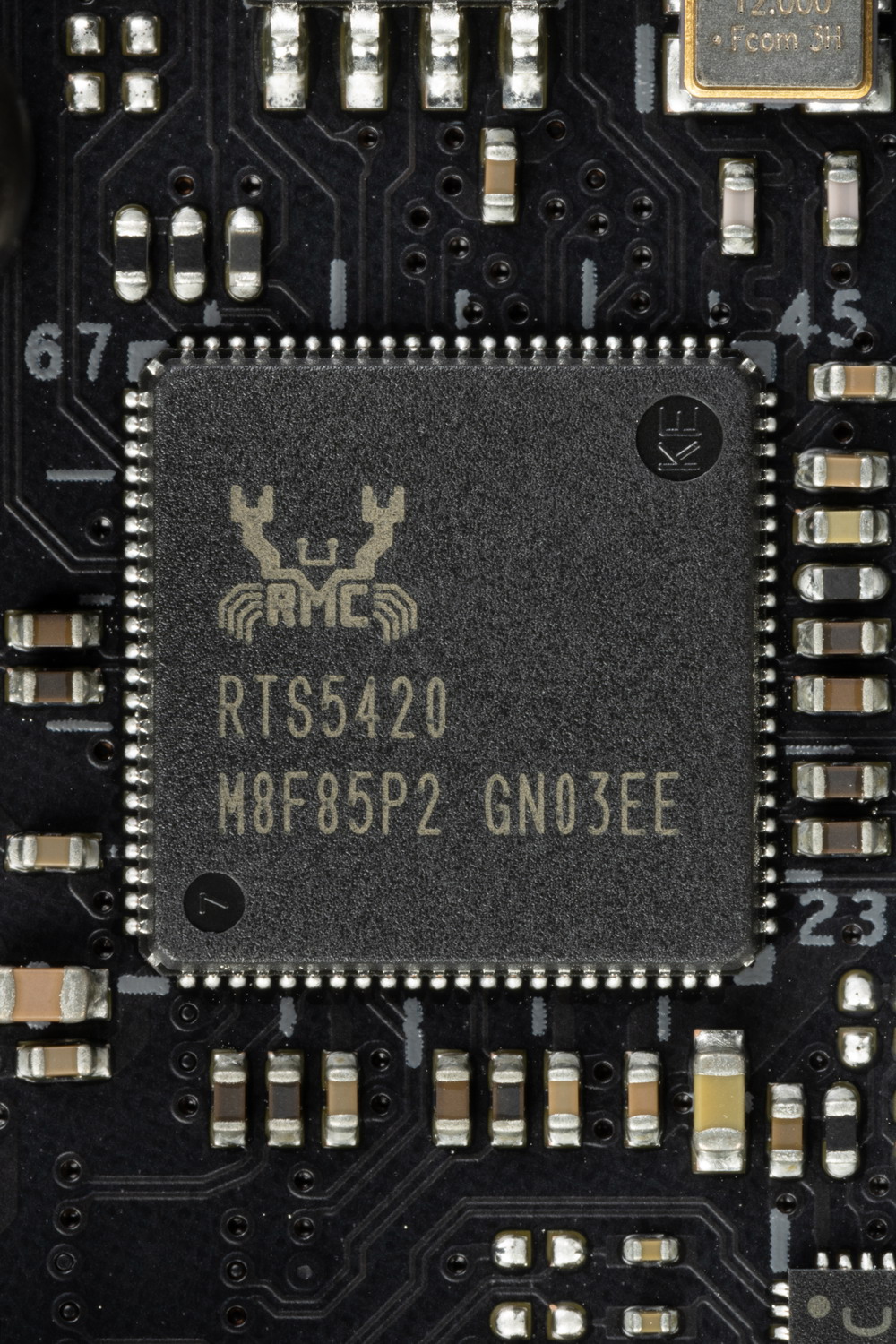

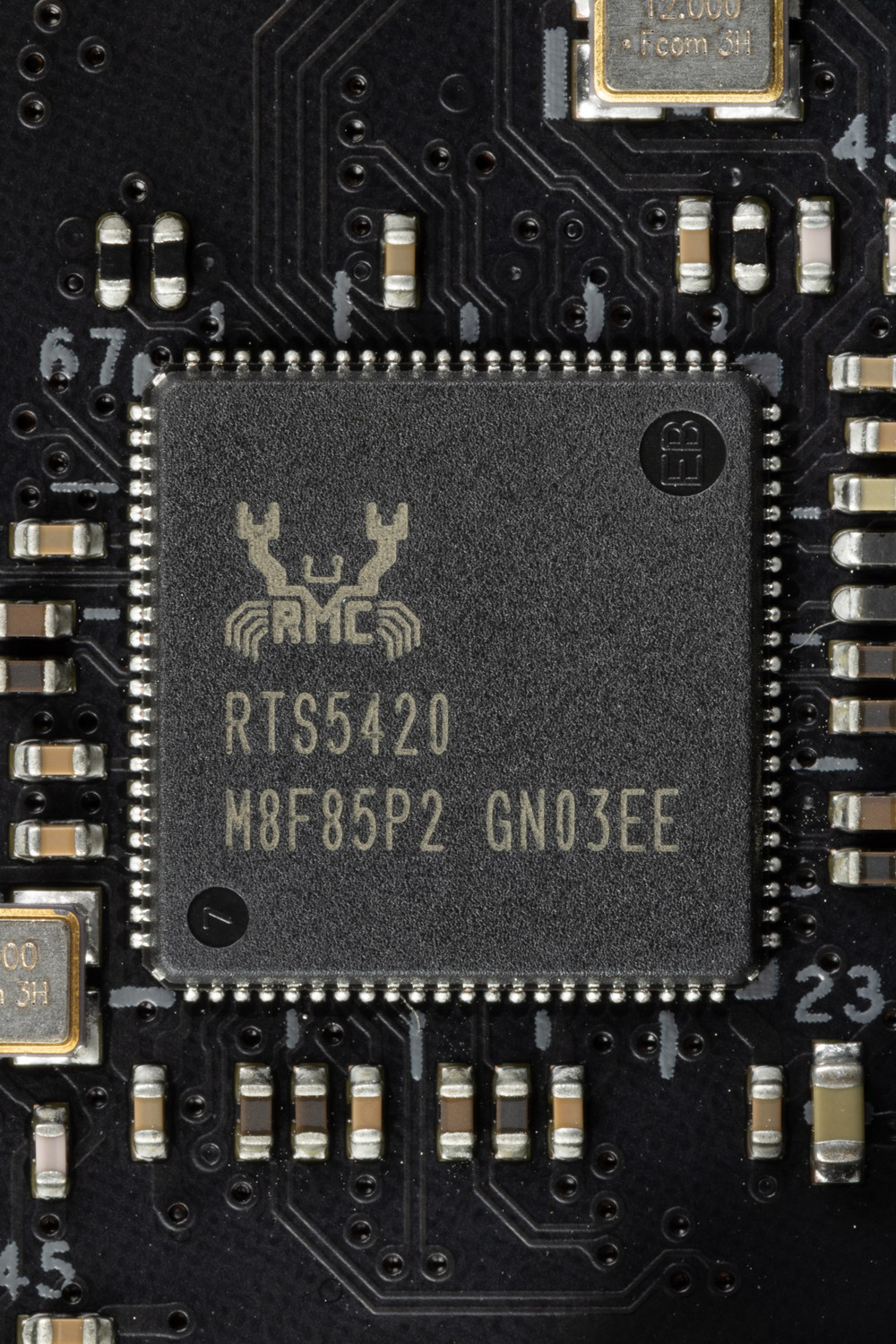

• + 2 USB 3.2 Gen2 на обеспечение двух контроллеров Realtek RTS5420 (USB 3.2 Gen2 хабы)
• + 1 USB 3.2 Gen1 на обеспечение контроллера ASMedia ASM1074 (USB 3.2 Gen1 хаб)

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.

Ну и 26 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z790 в данном случае реализовано 36 высокоскоростных портов из 38.

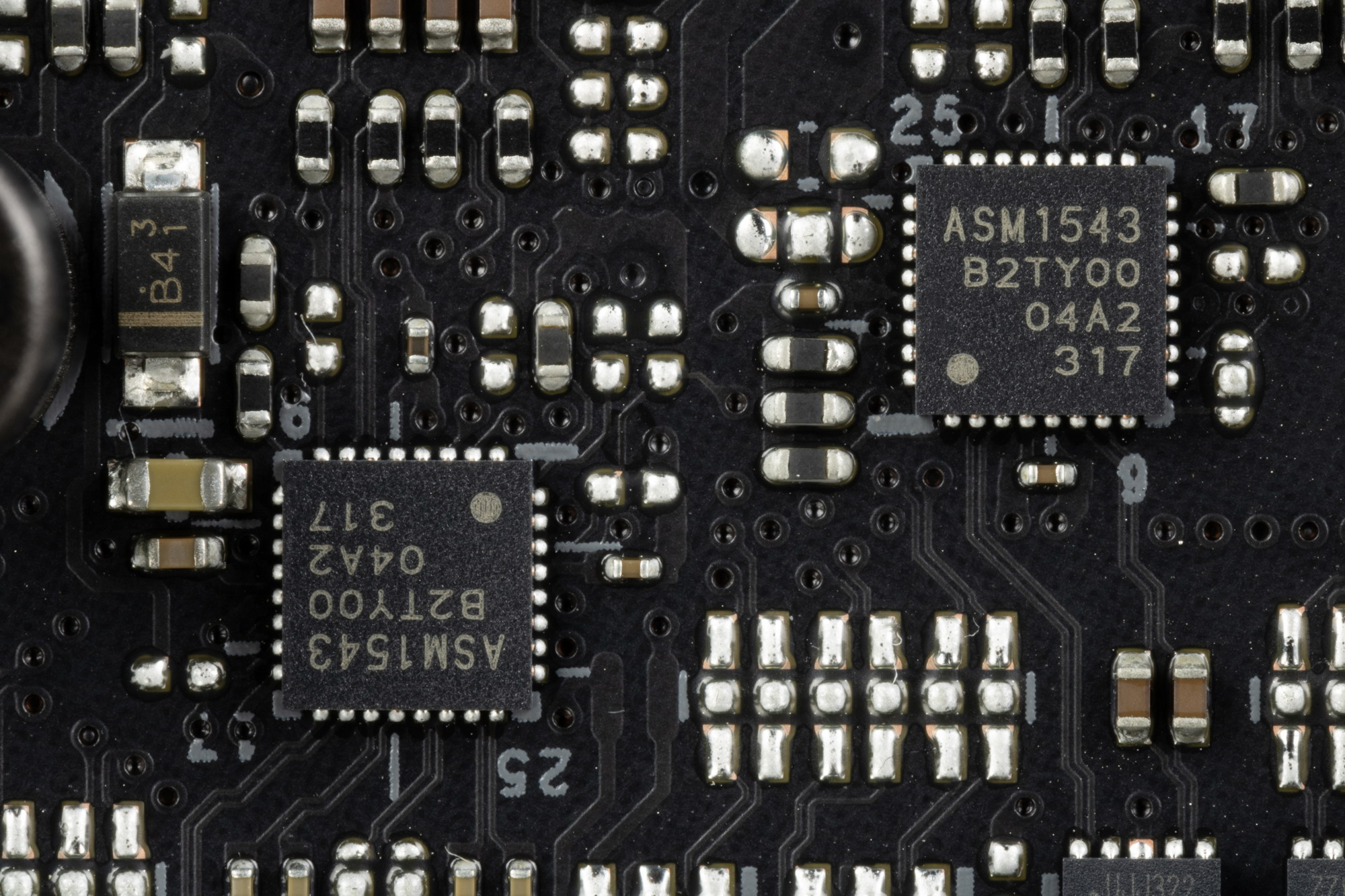

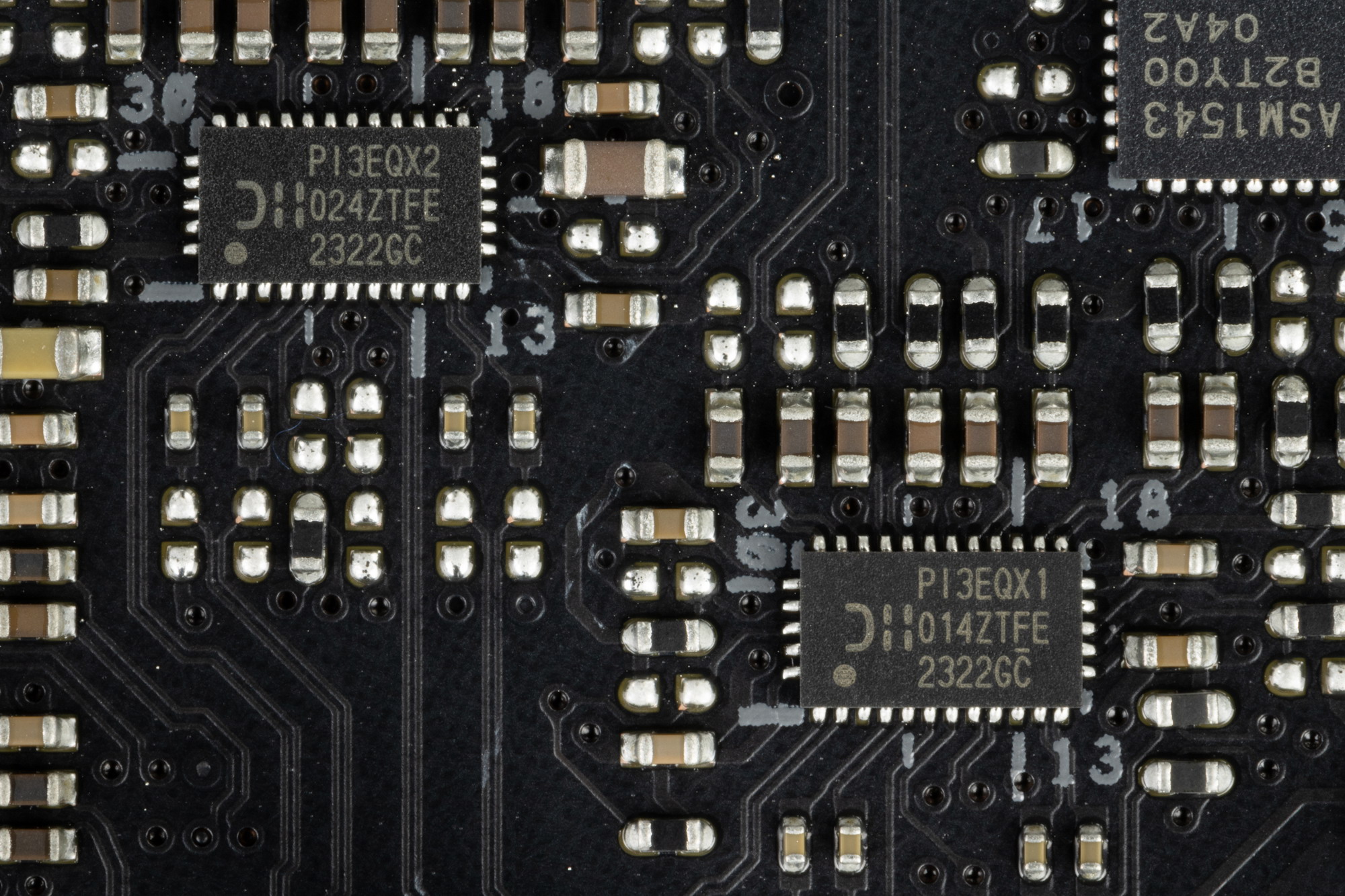

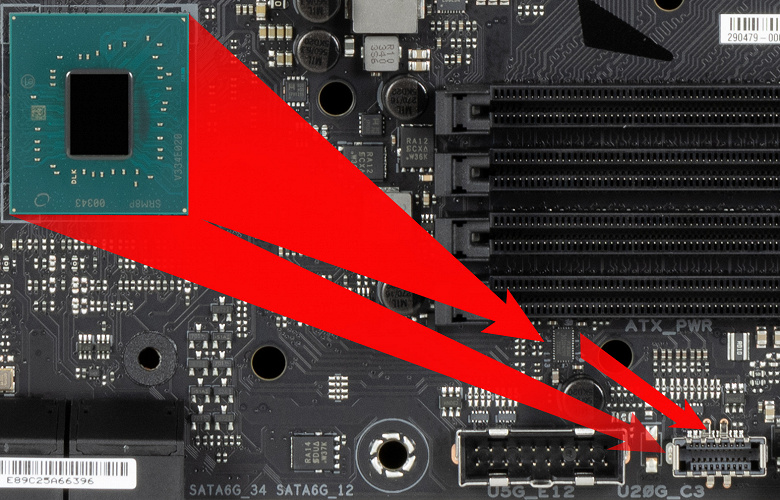

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж.

Теперь о сетевых делах.

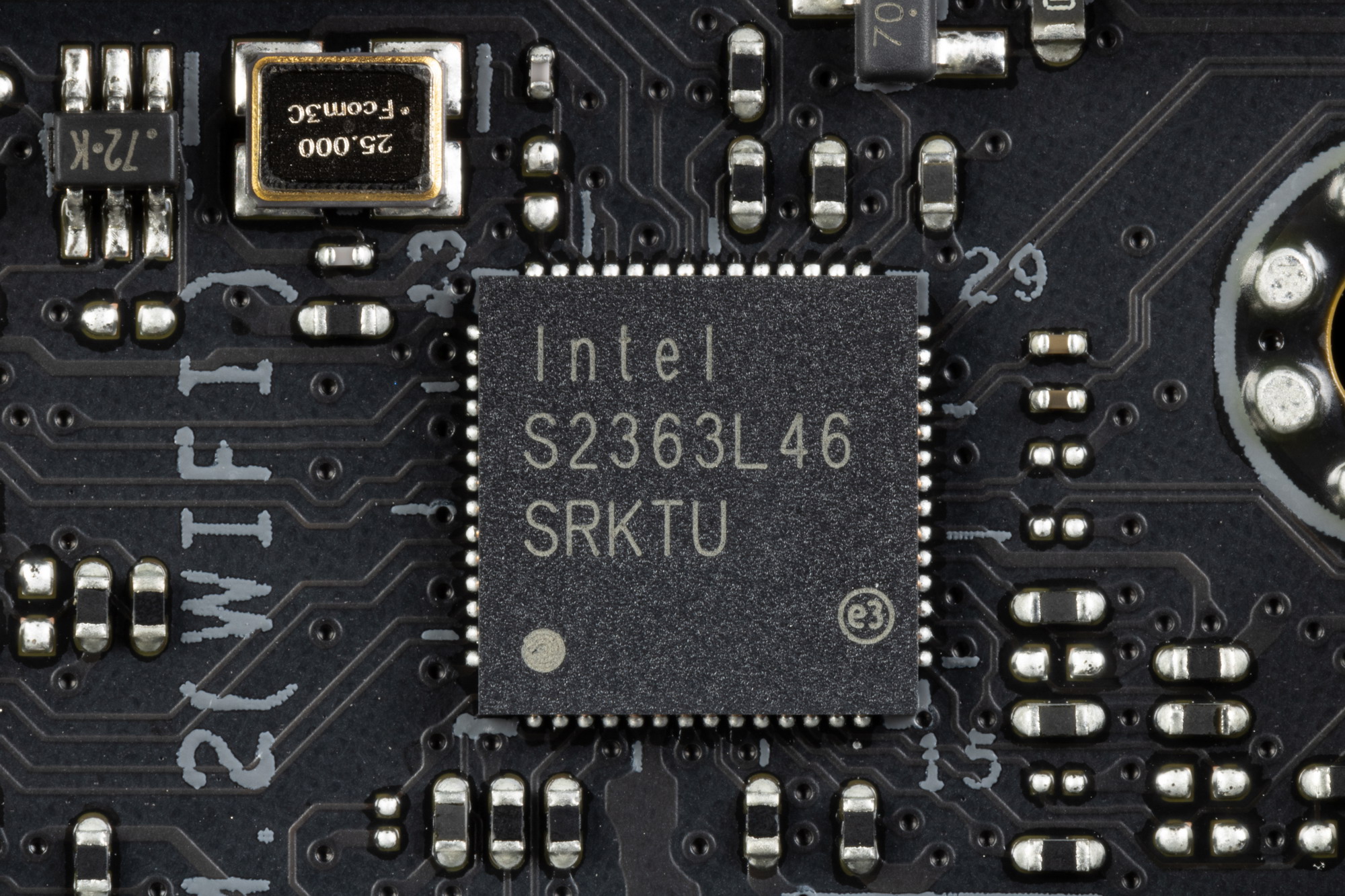

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I226-V, способный работать по стандарту 2,5 Гбит/с.

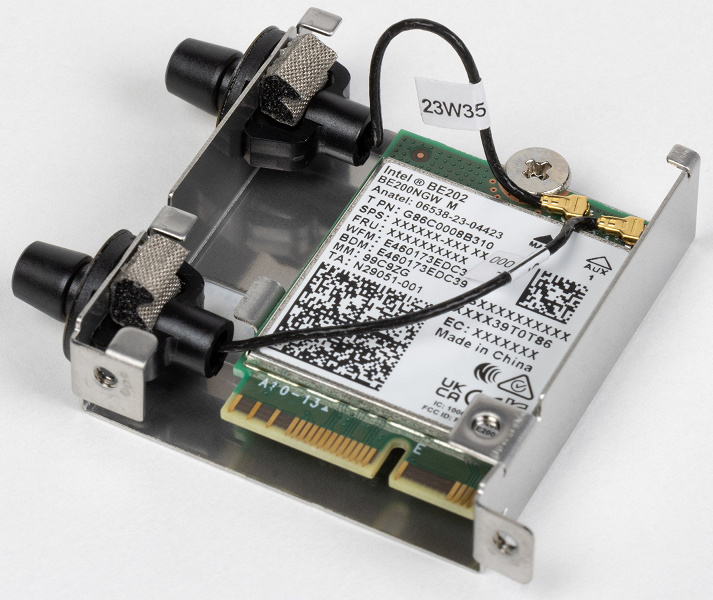

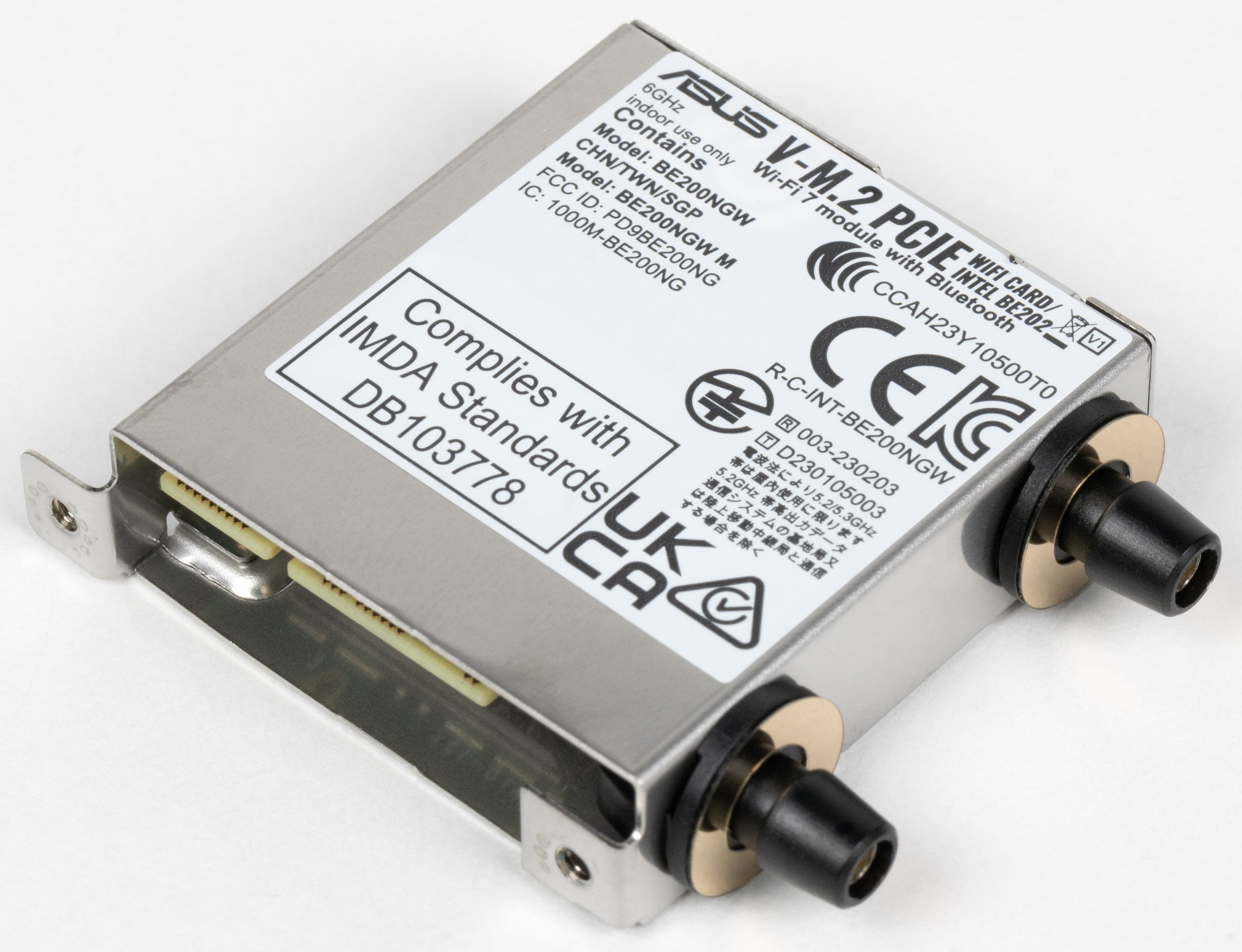

Имеется и самый современный комплексный беспроводной адаптер на контроллере Intel BE202NGW, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для подключения выносных антенн выведены на заднюю панель.

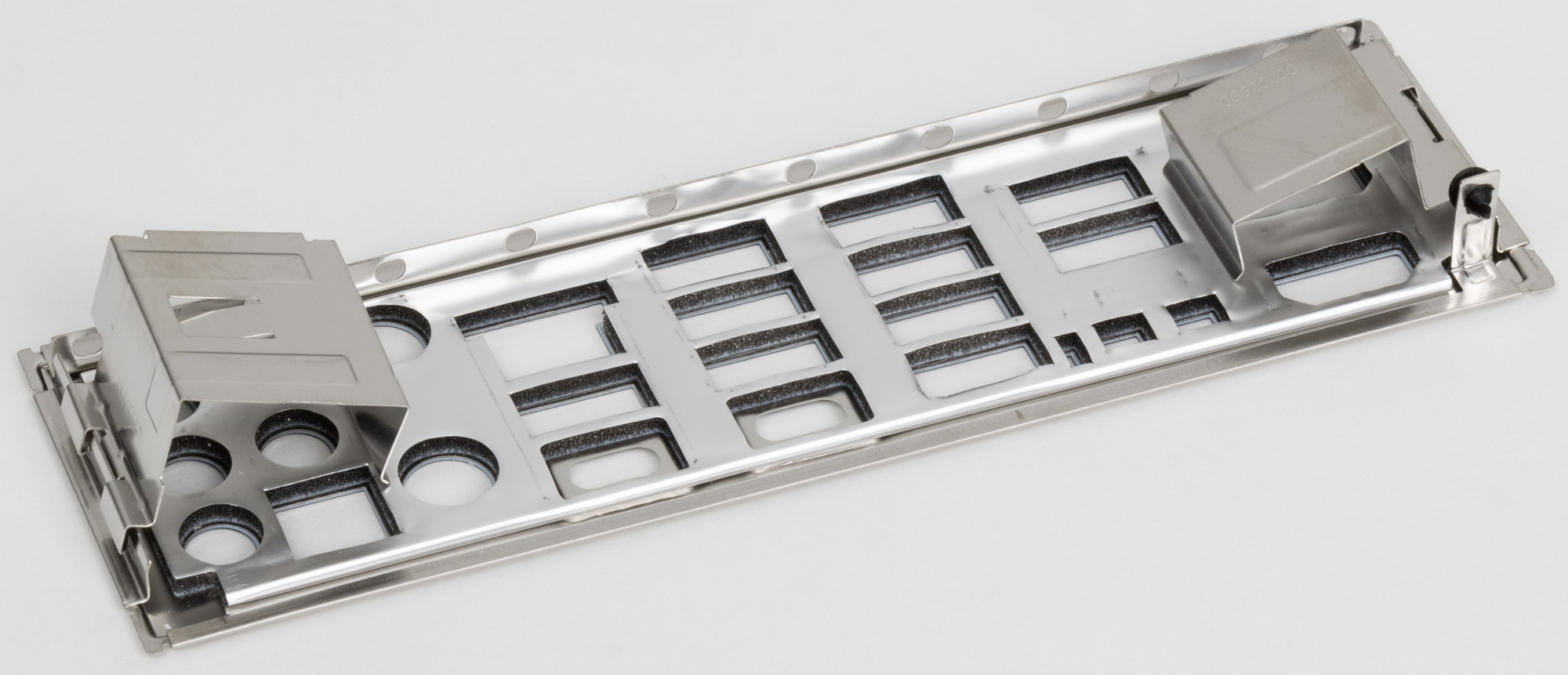

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

 Блок ввода-вывода, вентиляторы и т. п.

Аудиоподсистема

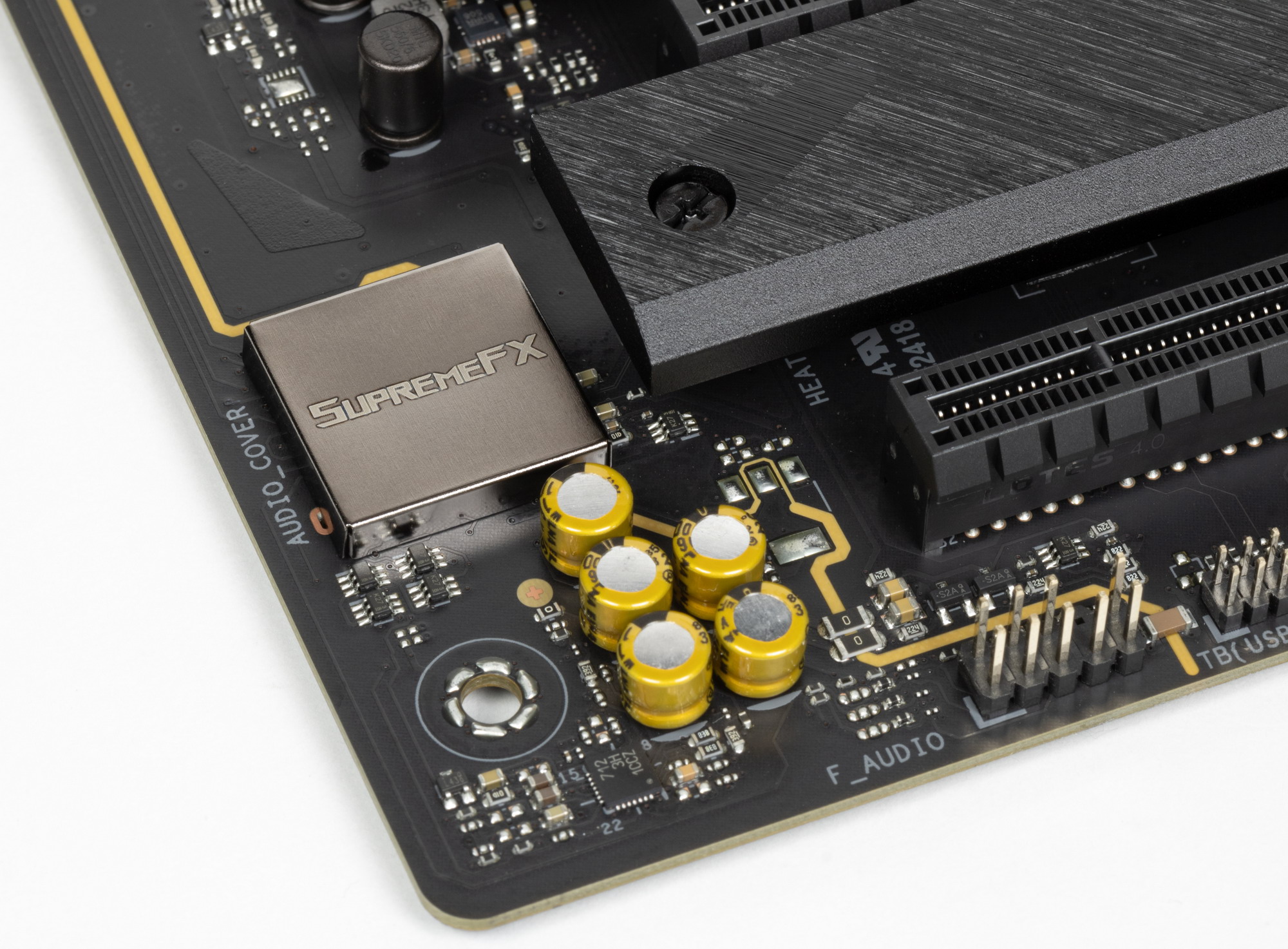

Мы знаем, что ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне на матплатах топового уровня встречается уже ALC4080 того же производителя с улучшенными характеристиками 32 бит / 384 кГц. В традициях Asus прикрывать аудиокодек металлическим кожухом, назвав все это SupremeFX.

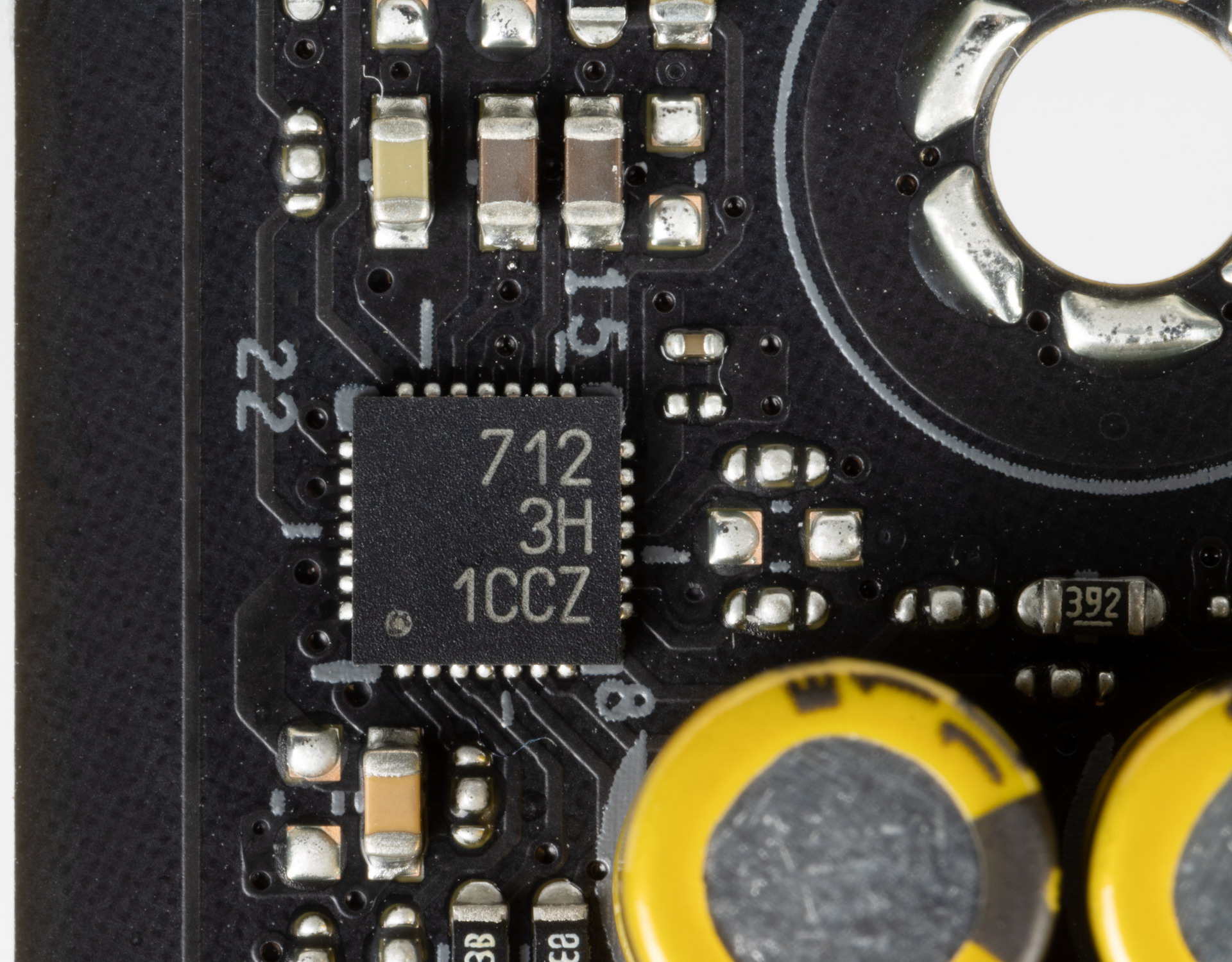

В тракте используется операционный усилитель SV3H712 от Savitech.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

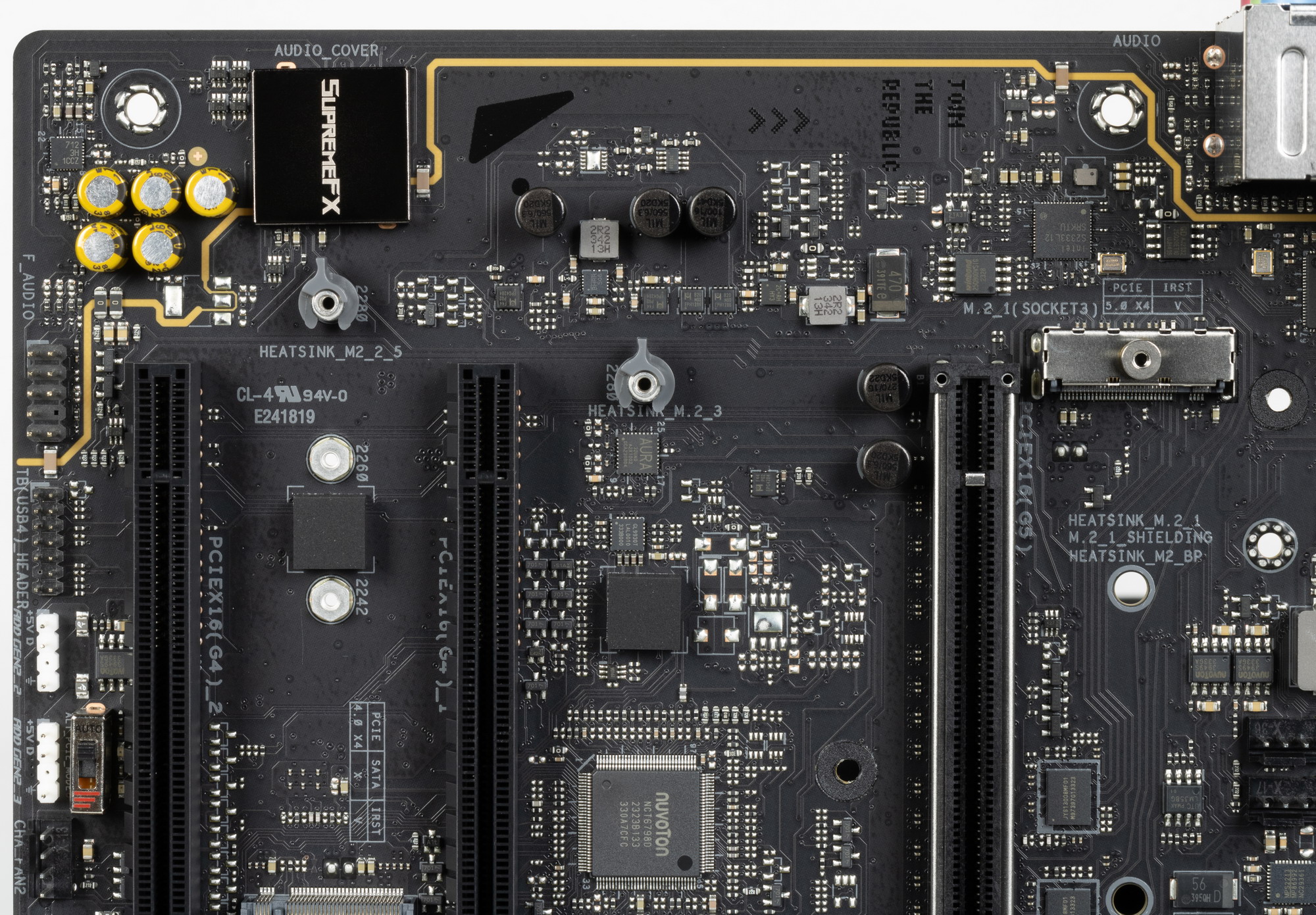

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

 Результаты тестирования звукового тракта в RMAA

Питание, охлаждение

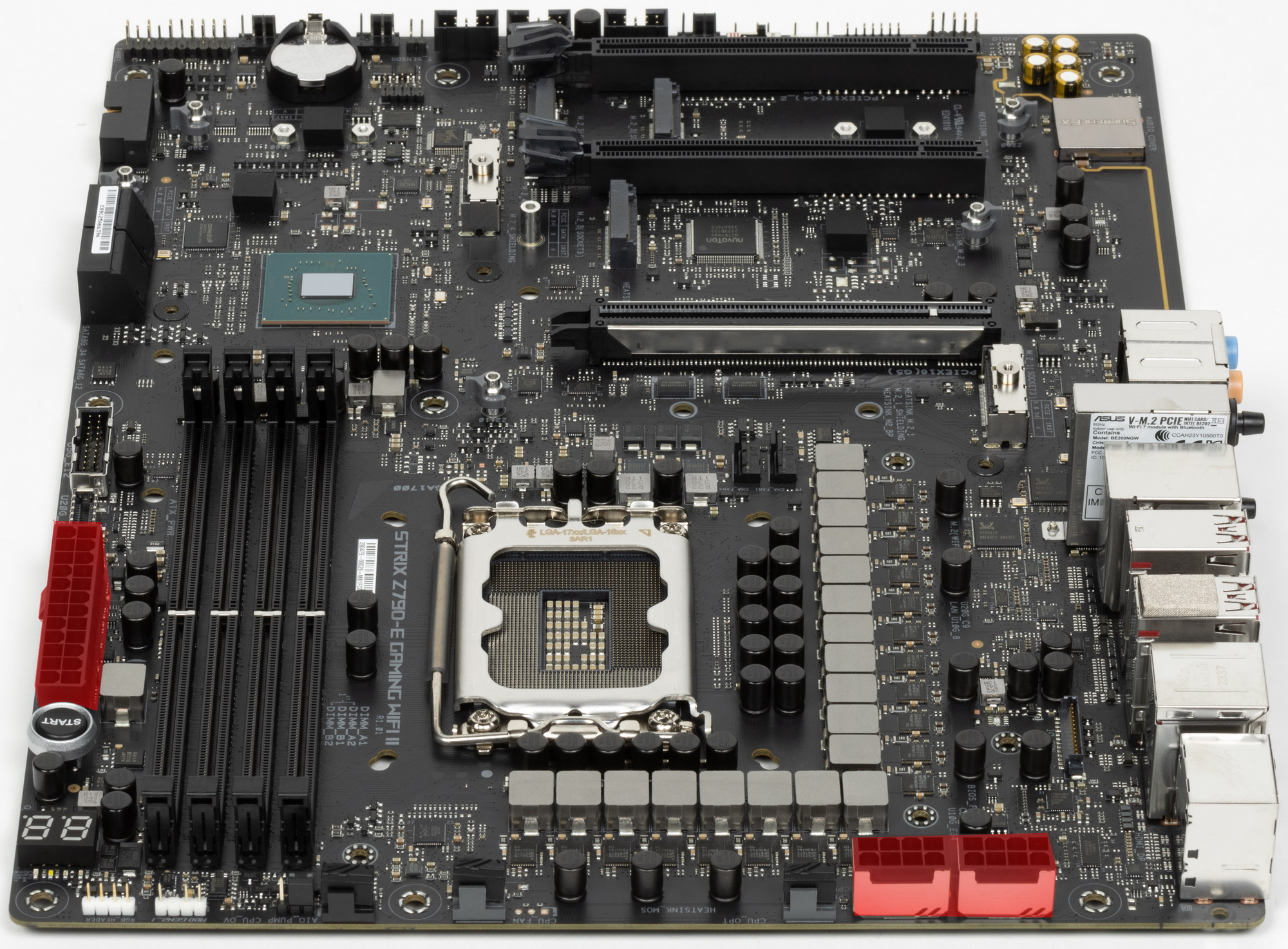

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

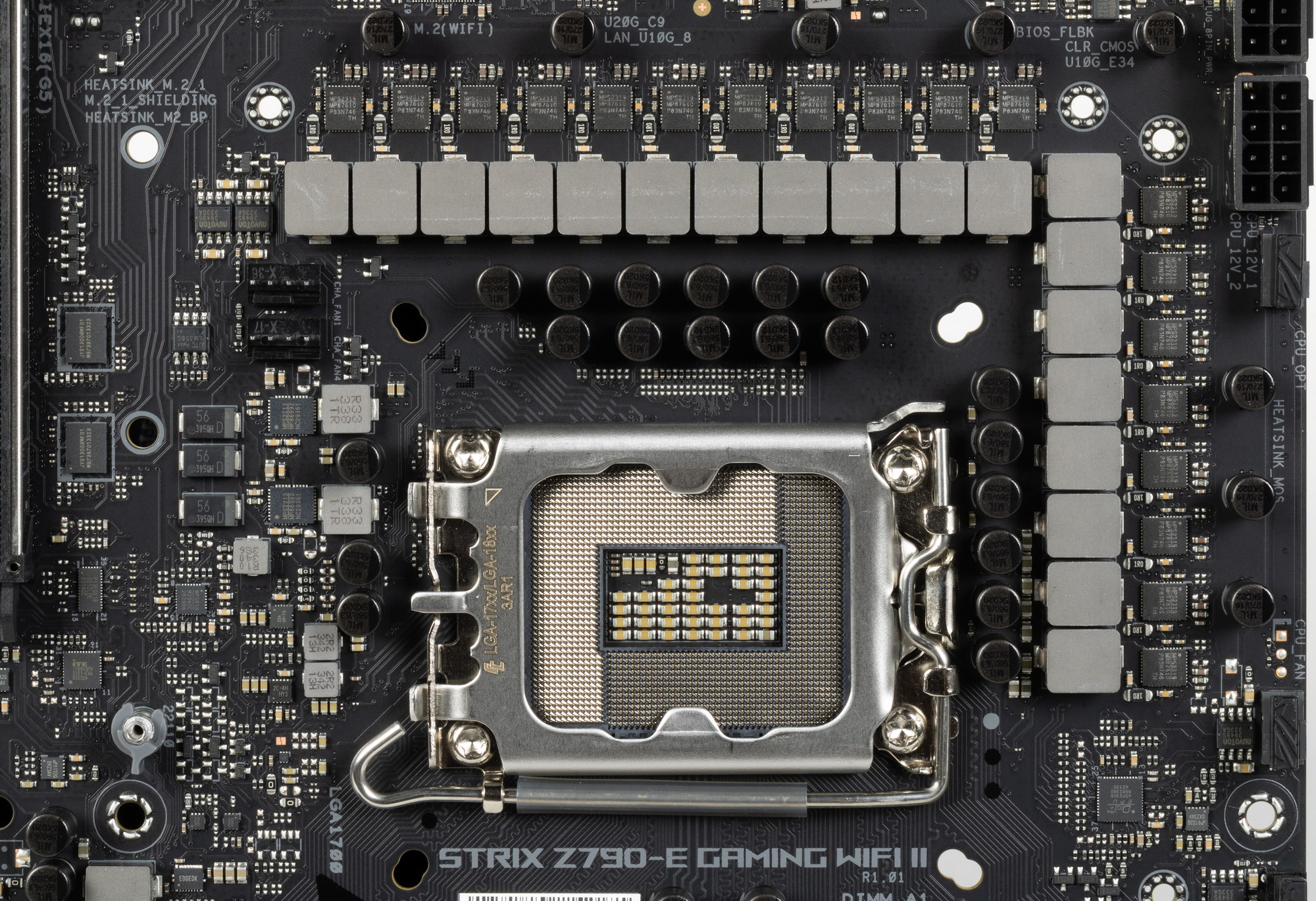

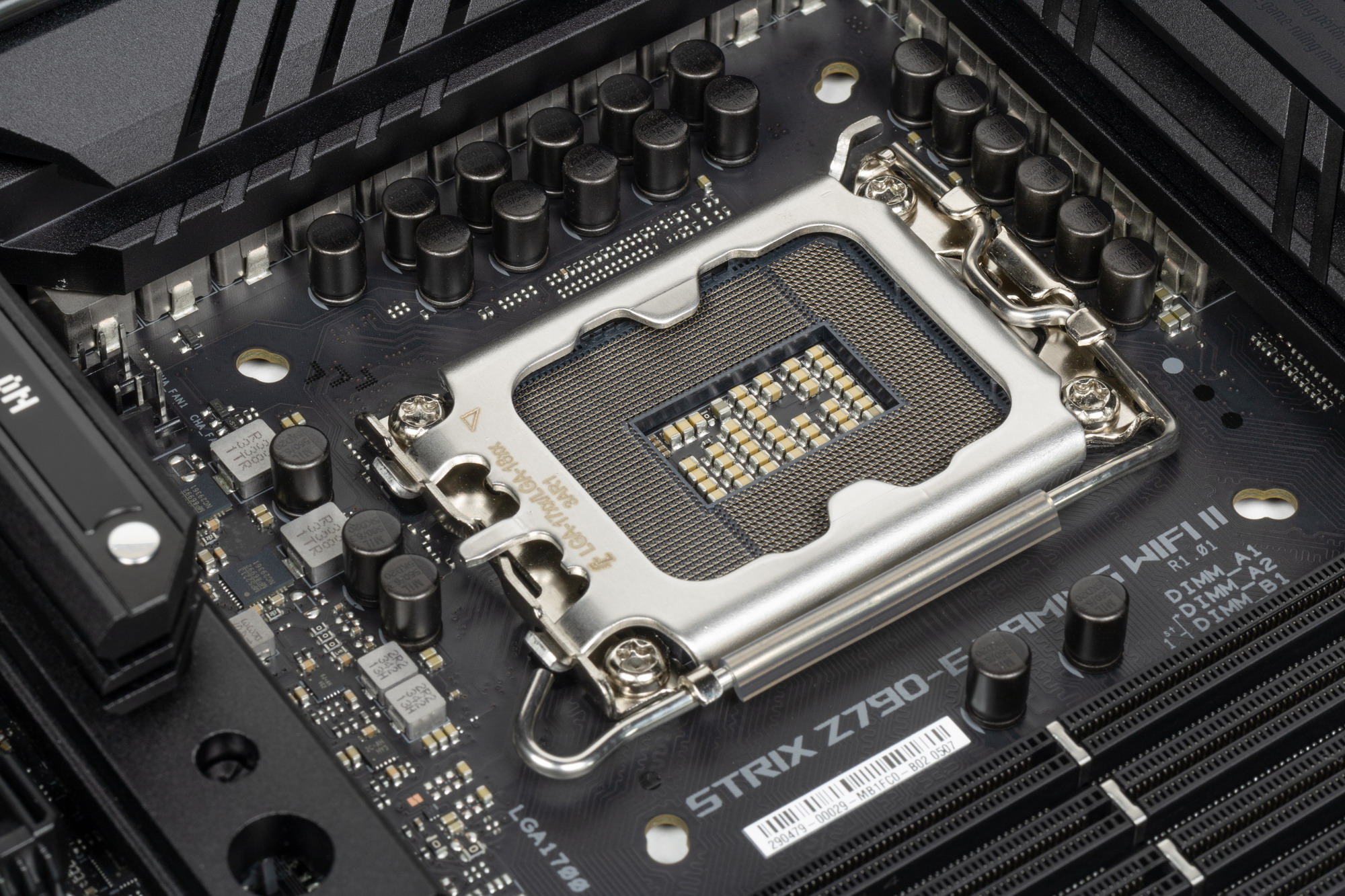

Схема питания процессора выполнена по схеме 18+2+1 (всего 21 фаза, 18 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

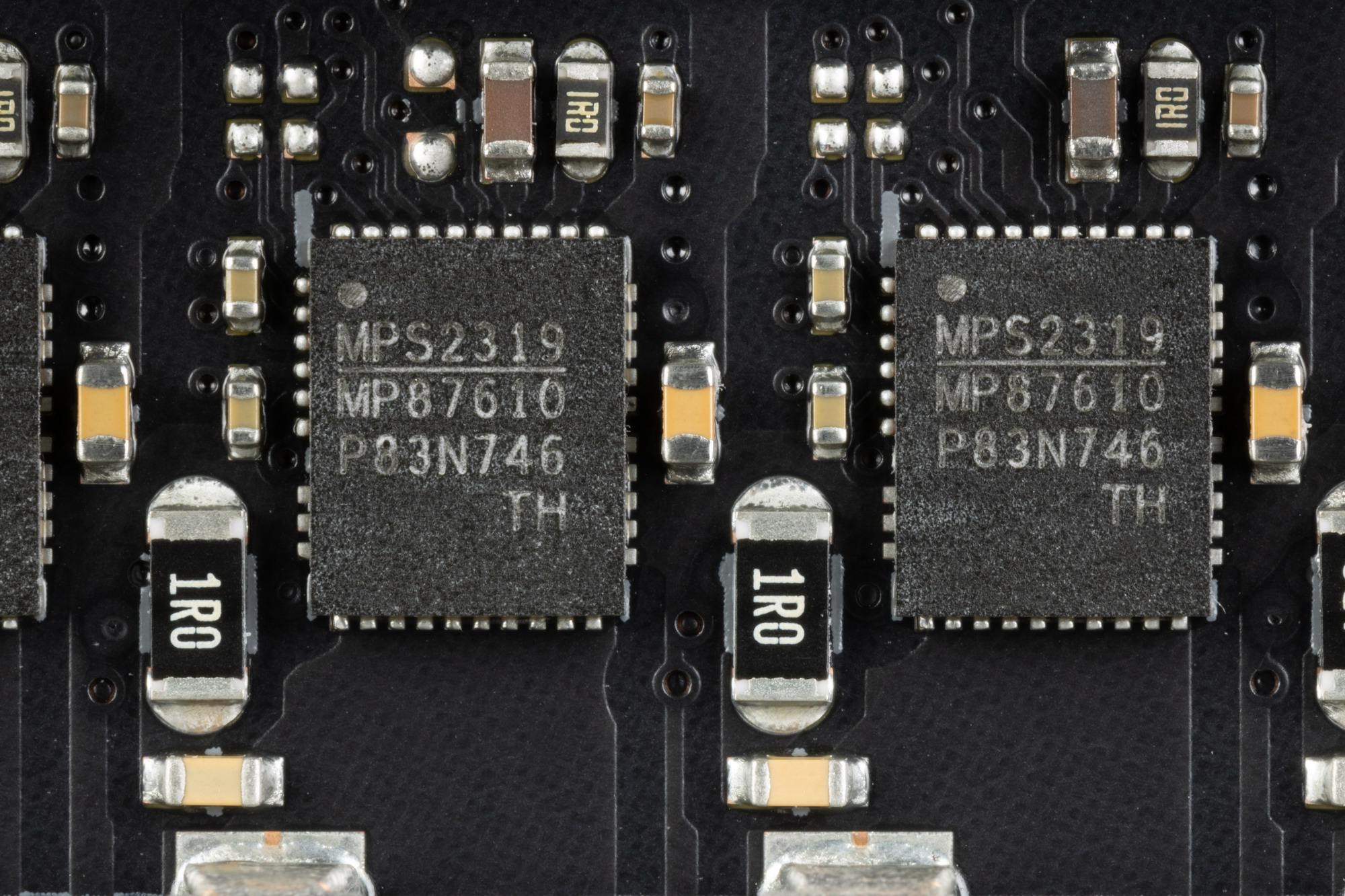

Каждый канал фазы VCore и iGPU имеет суперферритовый дроссель и MP87610 MOSFET от Monolith Power Systems на 110 А.

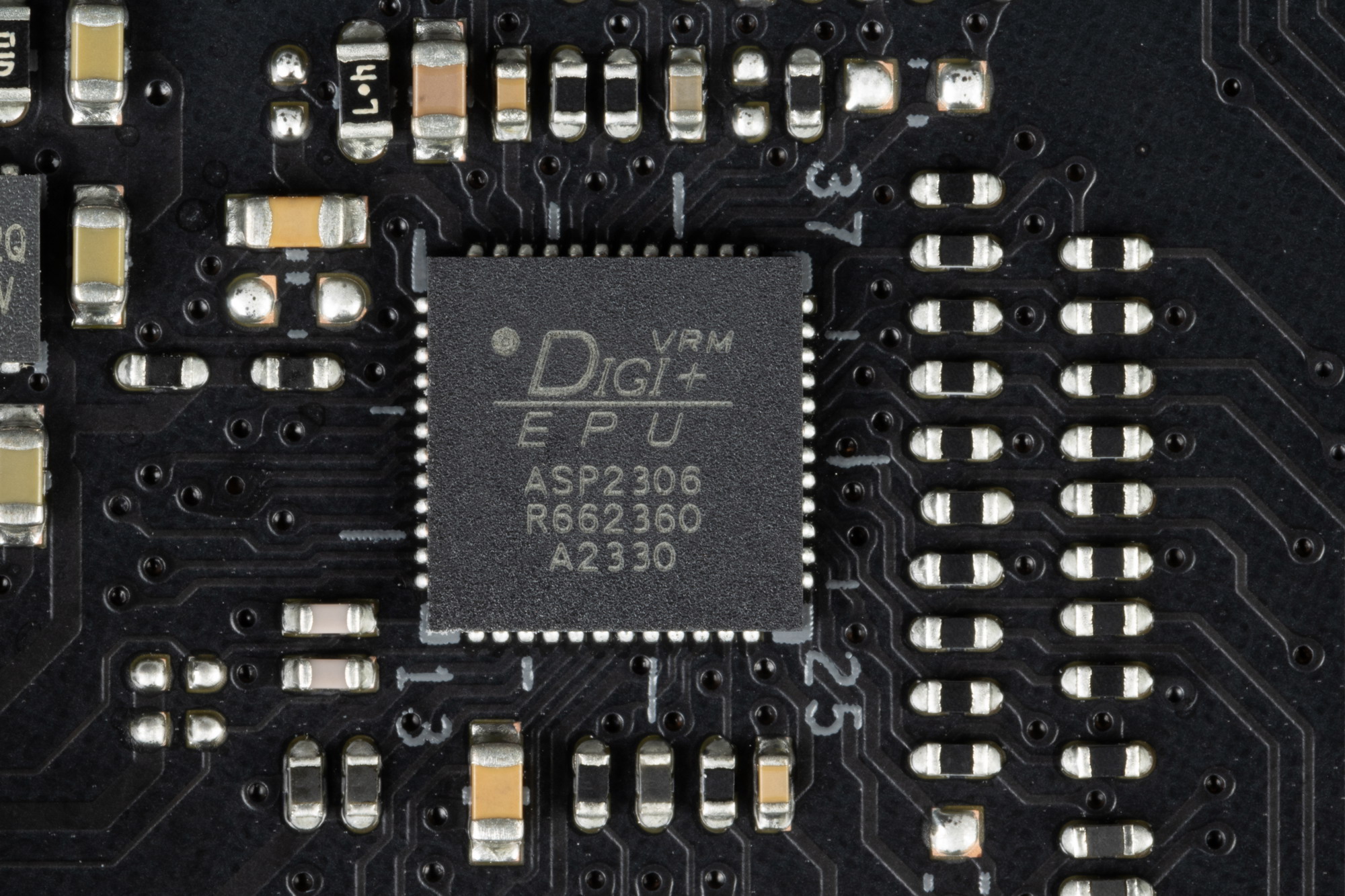

Управляет схемой фирменный ШИМ-контроллер Digi+ ASP2306.

Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера (им можно управлять через программу AI Suite). В частности и тут имеем такой:

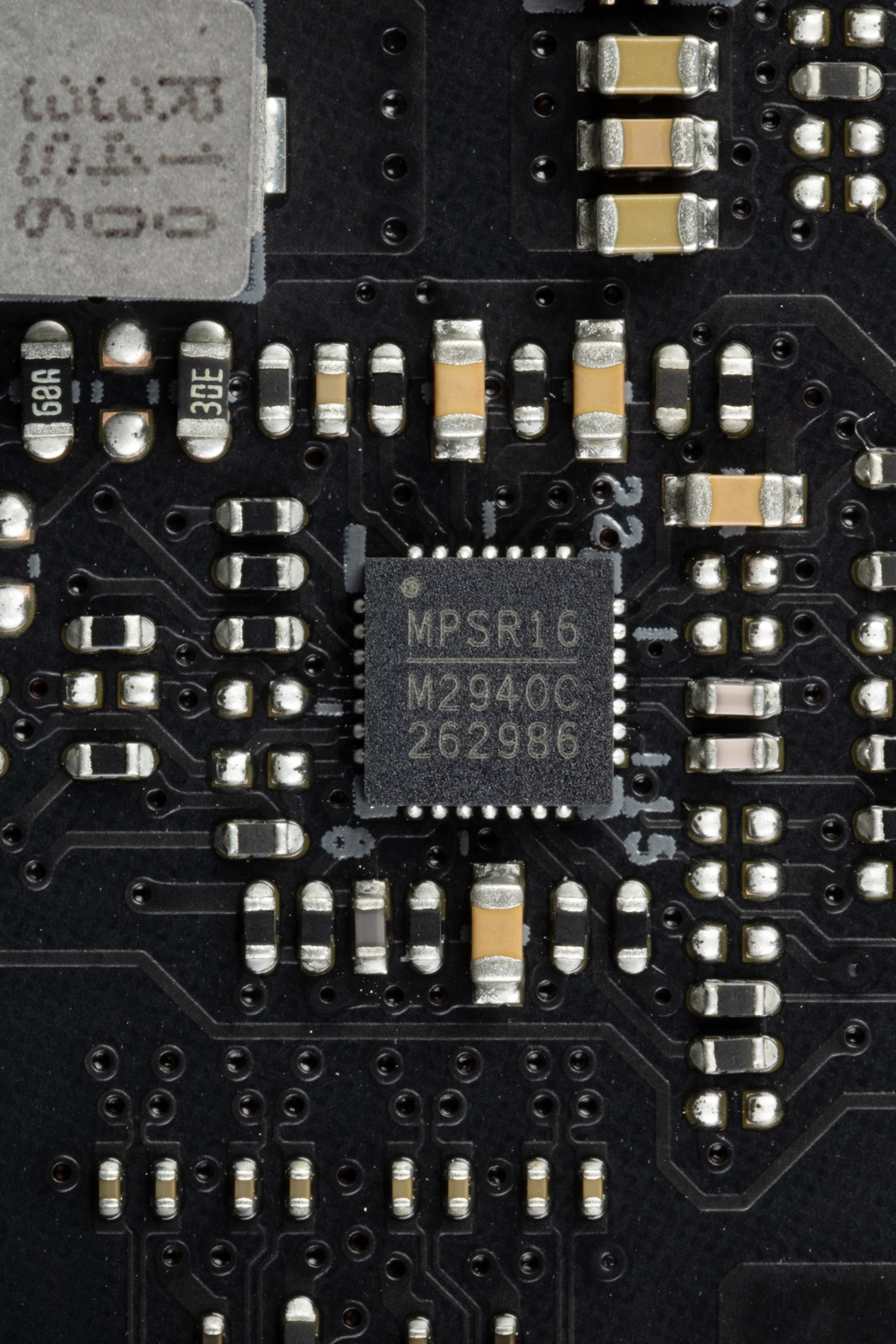

Блок VCCIO имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940C от Monolithic Power Systems.

Теперь про охлаждение.

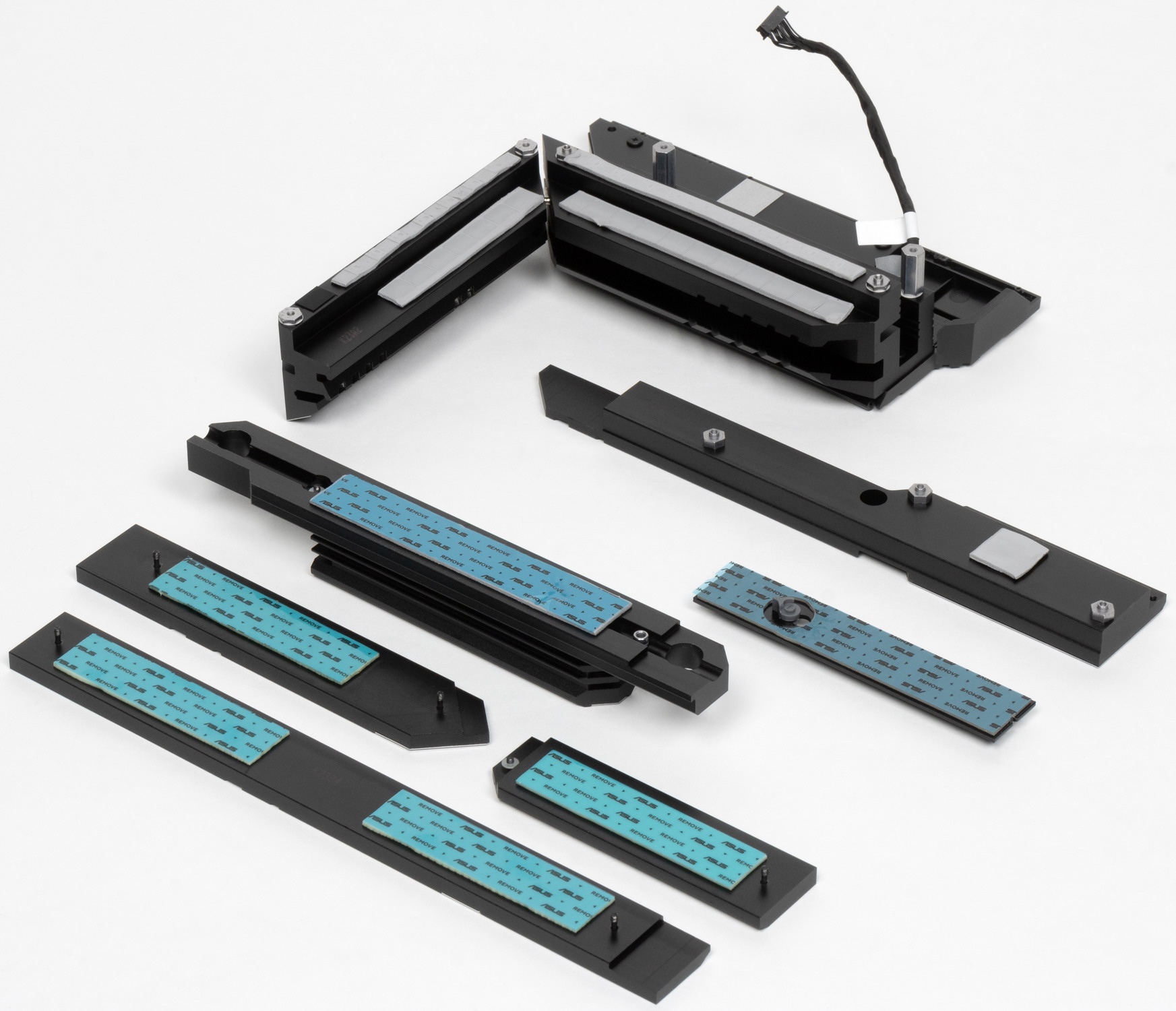

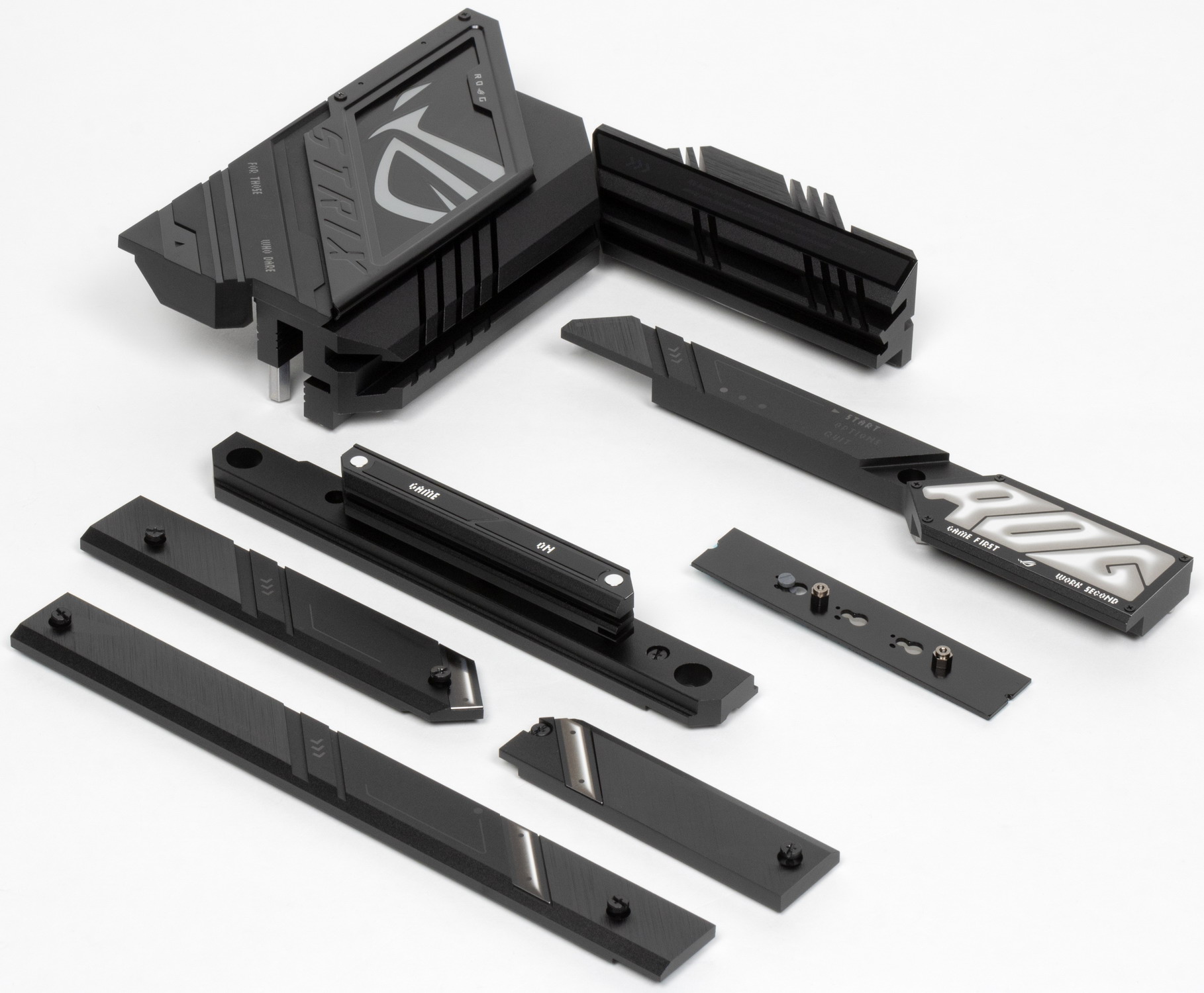

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

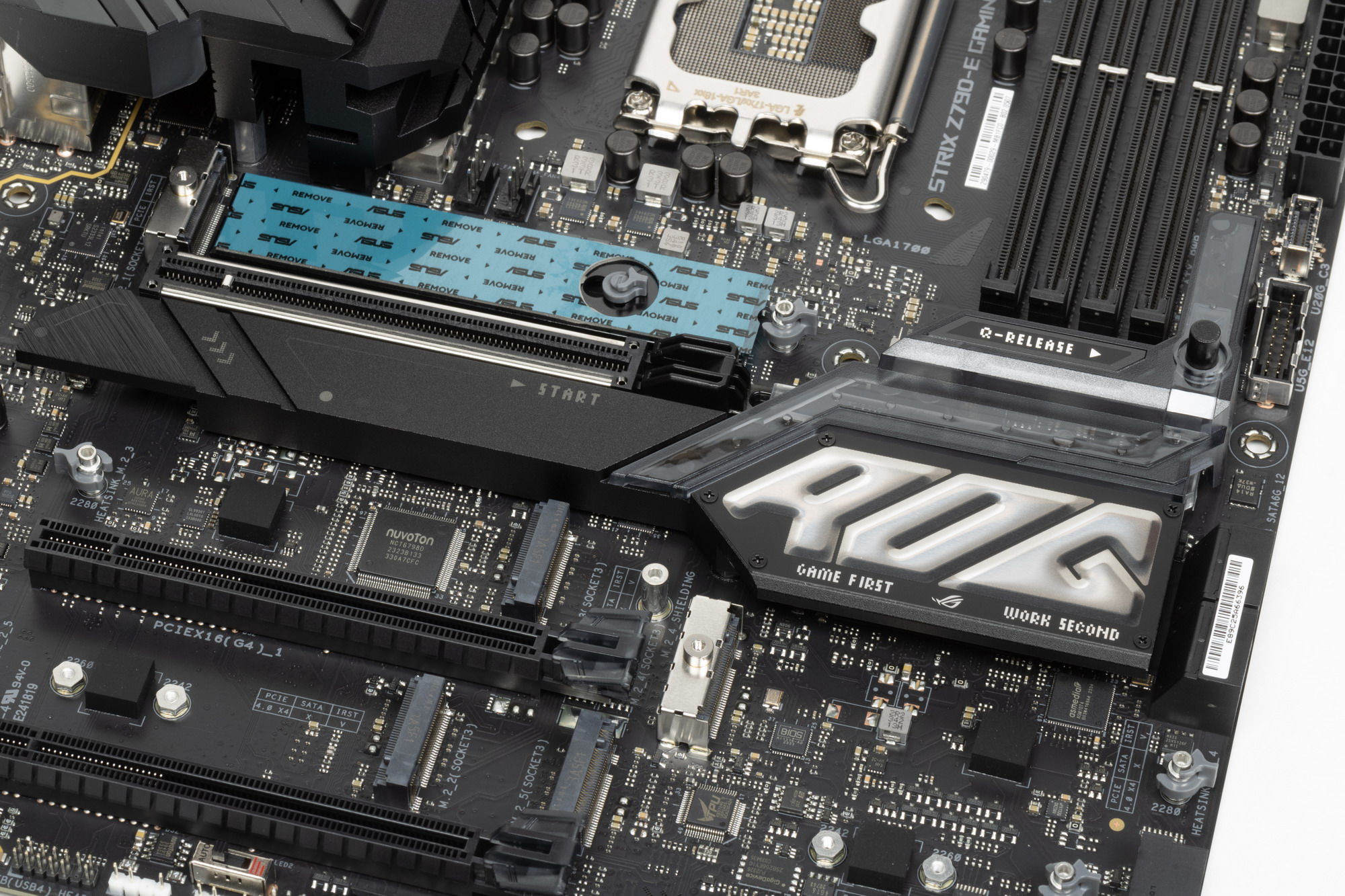

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

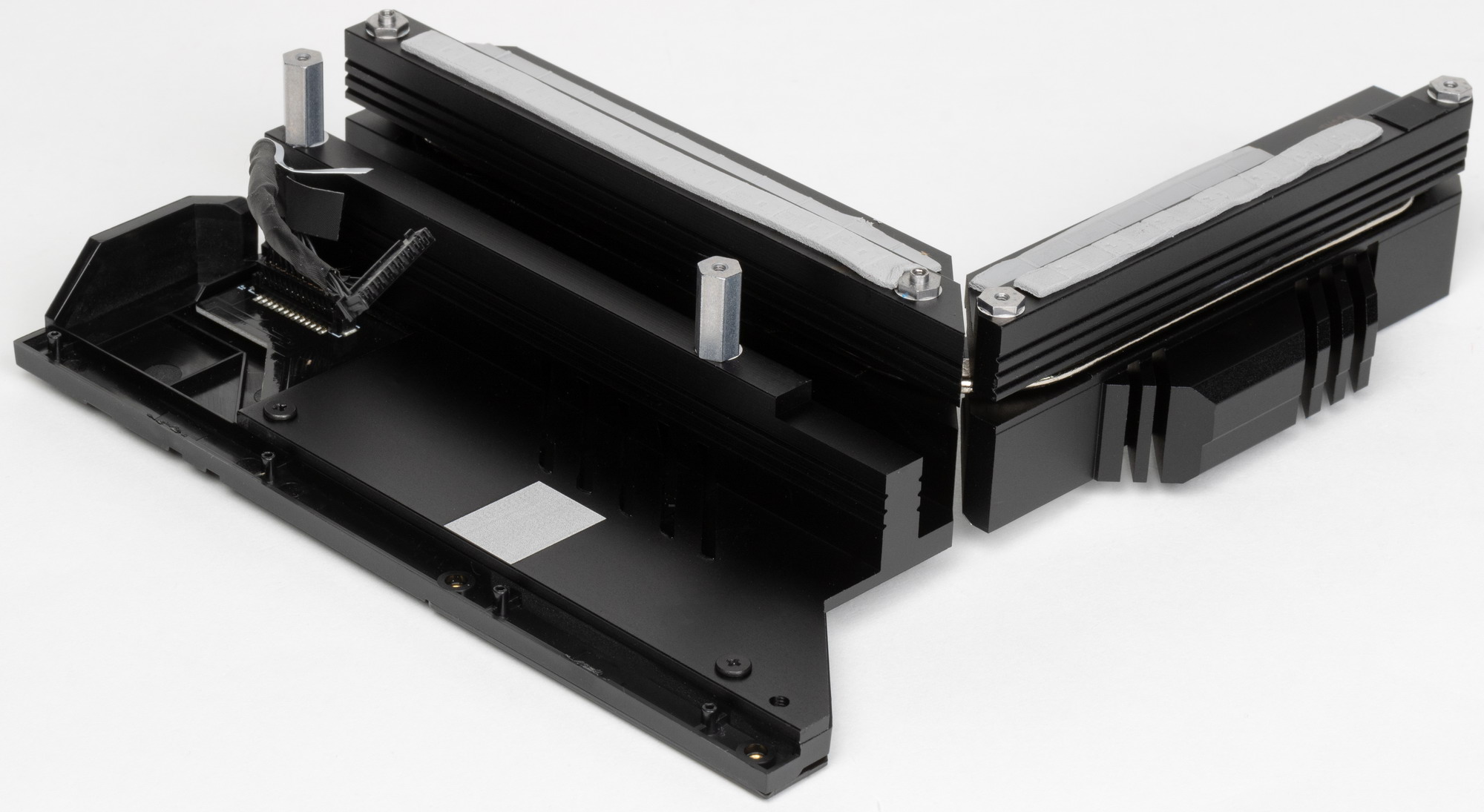

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего M.2_1 — свой персональный усиленный радиатор (по сути там два радиатора, соединенных тепловой трубкой), у M.2_3 и M.2_4 – также свои отдельные радиаторы, а вот у M.2_2 и M.2_5 — общий.

Слот M.2_1 кроме верхнего радиатора еще имеет тонкий радиатор и термопрокладку для охлаждения оборотной стороны модуля.

Материнская плата не имеет бэкплейта.

Работоспособность (и разгон)

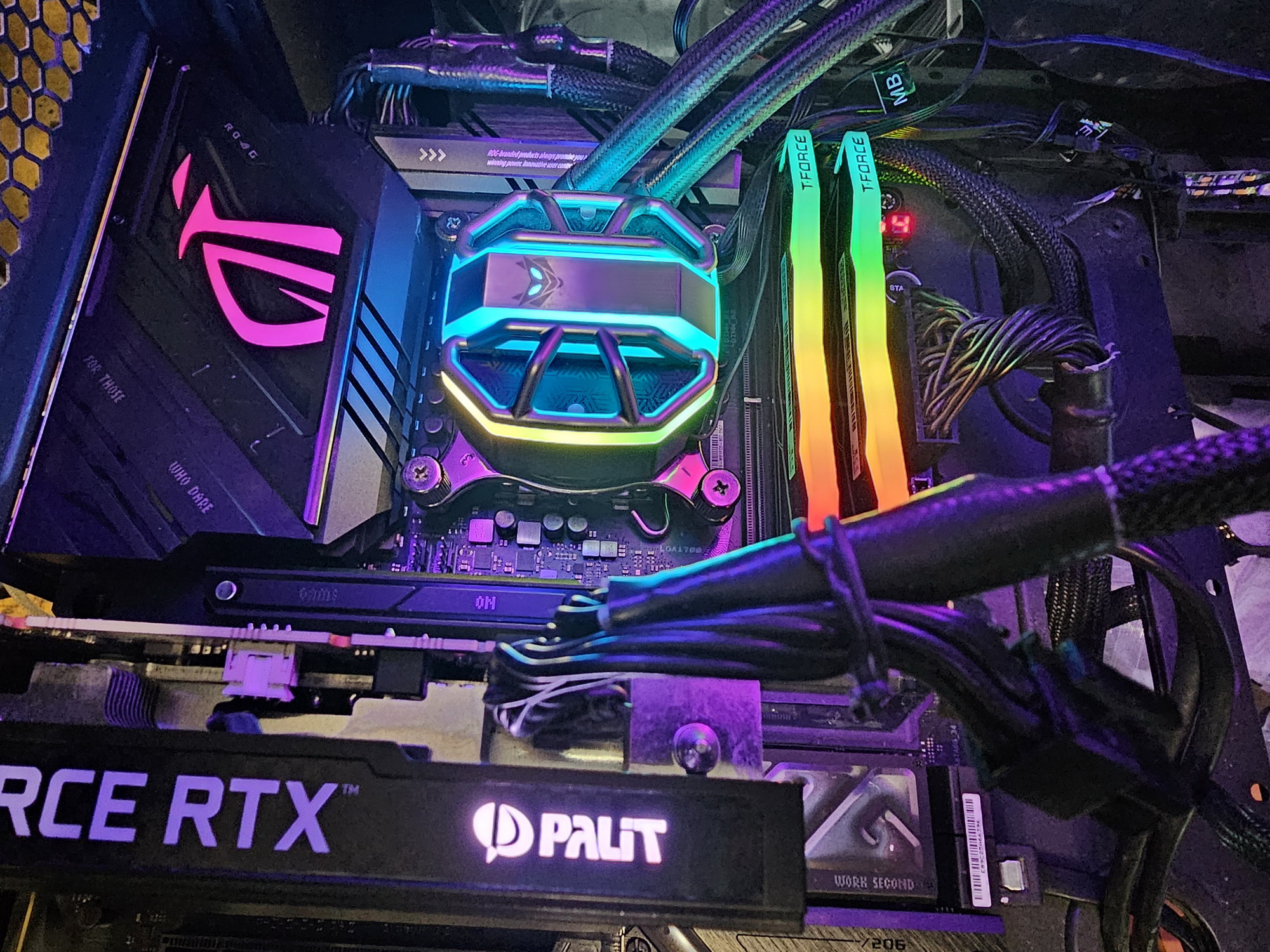

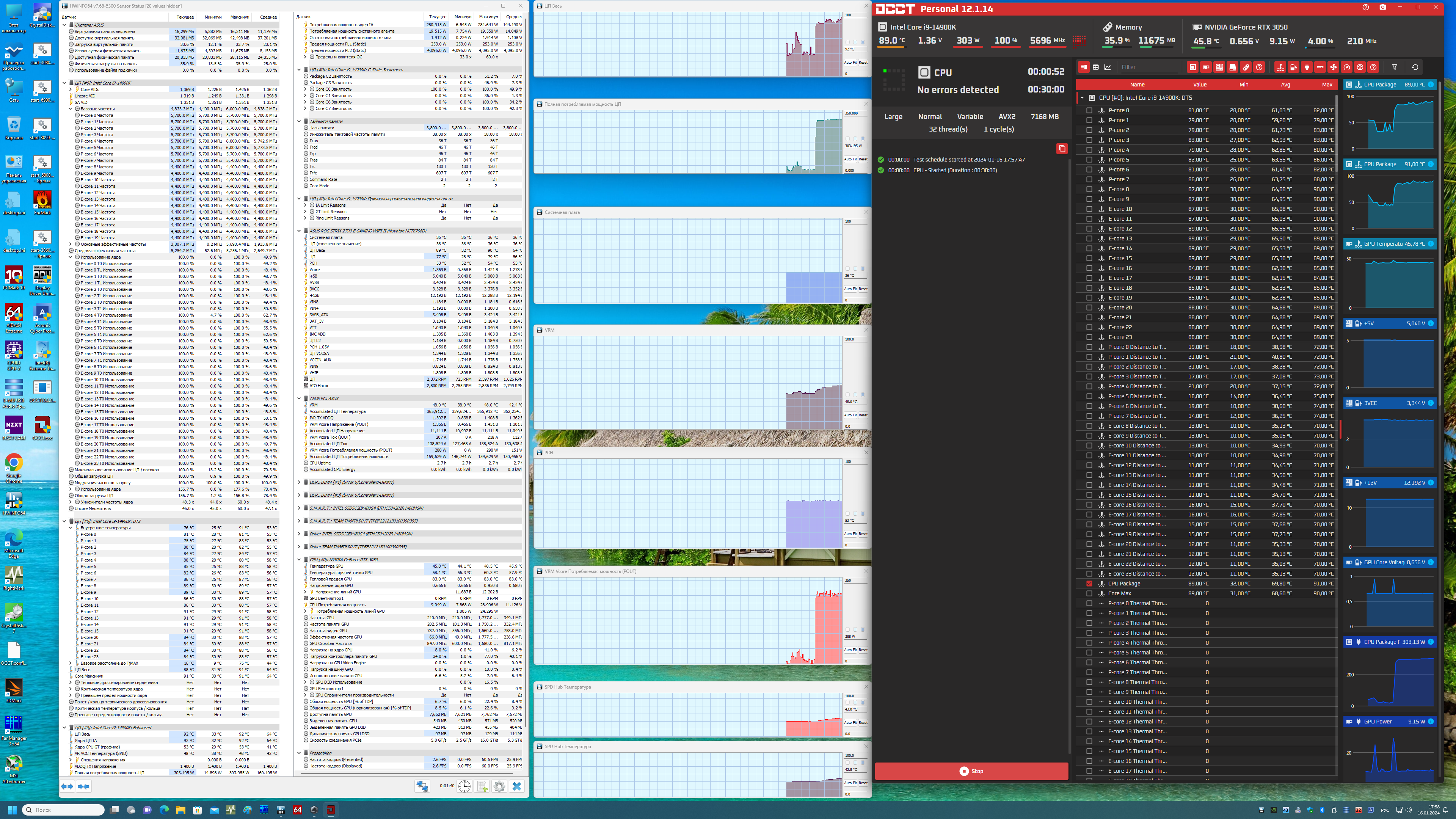

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

В режиме авторазгона мы получили уже привычные по многим матплатам старшего уровня 5,7 ГГц по всем P-ядрам (2-поточным), и 4,4 ГГц по всем Е-ядрам (однопоточным). Было определено очень мощное питание матплаты, поэтому система выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме.

Далее экспериментировать я уже не стал, ибо автоматический разгон уже очень хорош. И не стоит забывать, что вышеприведенное тестирование происходило в условиях очень тяжелой стрессовой нагрузки на процессор! Даже самые тяжелые приложения не могут так загрузить все ядра на 100% в длительном режиме. Так что, в целом, система питания у данной матплаты отличная, процессор имеет прекрасный задел на автооверклокинг. Для геймеров точно хватит!

Выводы

Материнская плата Asus ROG Strix Z790-E Gaming WiFi II — передовой представитель суббренда ROG с примерной стоимостью в районе 60 тысяч рублей. Это не самая навороченная плата с поддержкой 12/13/14-го поколений процессоров Intel Core, однако она имеет практически флагманские характеристики и станет прекрасным подарком для хардкорных геймеров.

У Asus ROG Strix Z790-E Gaming WiFi II имеется 23 порта USB разных видов, включая 11 (!) очень быстрых USB 3.2 Gen2, а также два USB 3.2 Gen2×2 в виде внутреннего и внешнего Type-C. Плата предлагает 3 «длинных» слота PCIe, но только один — реально х16, получающий от процессора 16 линий PCIe, причем версии 5.0, а два других получают данные от чипсета и работают в режиме х4. Также у платы 5 слотов M.2: два подключены напрямую к процессору (один линиями PCIe 5.0, второй — PCIe 4.0), три других подключены к чипсету Z790 линиями PCIe 4.0. Надо отметить, что слот М.2, подключенный линиями PCIe 5.0 к процессору, готов к установке SSD самого последнего поколения, но делит ресурсы с соответствующим слотом PCIe x16, переводя его в режим х8.

В арсенале платы также есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей в первом слоте есть с обеих сторон, а также он оснащен усиленным радиатором, способным справиться с нагревом SSD с интерфейсом PCIe 5.0). Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с и один самый современный беспроводной с поддержкой Wi-Fi 7/Bluetooth 5.4. В числе плюсов платы можно упомянуть неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств. Отметим и улучшенный аудиокодек Realtek ALC4080.
