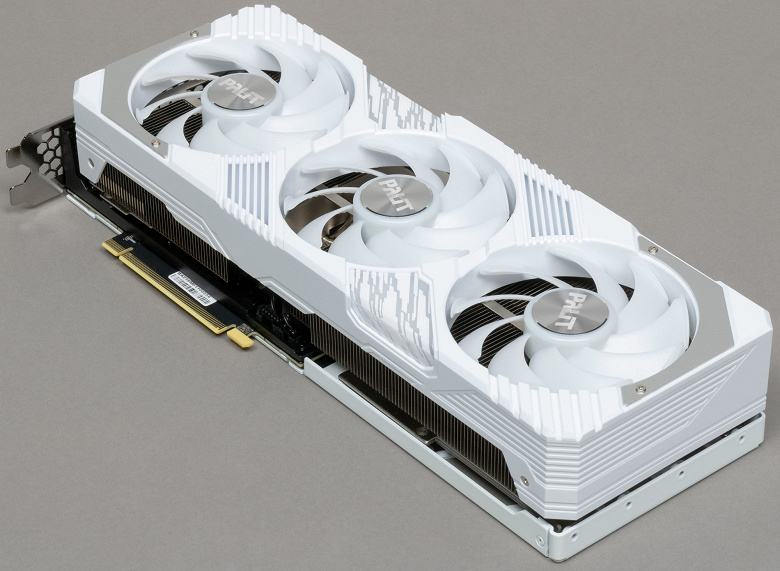

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 4070 Ti GamingPro White OC 12 ГБ 192-битной GDDR6X Кратко о главномЧто можно сказать про рынок дискретных видеокарт сейчас в России? Ситуация сложная. С одной стороны, анонсы всех последних поколений отгремели, по некоторым позициям уже прошел год с момента выпуска, цены на семейство GeForce RTX 40 в долларовом эквиваленте постепенно опускаются. С другой стороны, резкое падение курса рубля заставляет рублевые цены на видеокарты не только не падать, но даже расти. Плюс общее падение спроса на ПК по всему миру. И лишь выход новых игр, подчас культовых и сложных по графике (включая патчи к ранее вышедшим играм), как-то помогает рынку видеокарт держаться на плаву.
Модели на базе GeForce RTX 4070 Ti интересны тем, что, во-первых, по производительности (без DLSS 3) они соответствуют флагману предыдущего поколения — RTX 3090 Ti (что уже показательно); во-вторых, имеют на сегодня компромиссную стоимость для почти флагманского продукта; в-третьих, удовлетворяют практически всем потребностям массовых геймеров. Ну и в-четвертых, фактор DLSS 3: данная технология масштабирования способна ускорить GeForce RTX 4070 Ti, а карты поколения GeForce RTX 30 ее не поддерживают. И вот сегодня мы изучим очередную видеокарту на базе GeForce RTX 4070 Ti производства Palit — это, кажется, уже пятая модель производителя на этом GPU. В целом серия GamingPro интересна двумя факторами: более низкой стоимостью, чем у карт семейства GameRock, и возможностью кастомизации кожуха СО. А данная модель интересна еще и цветом СО.
Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций. Игры без использования трассировки лучей (классическая растеризация):
Здесь вряд ли нужны комментарии: даже в разрешении 4K производительность во многих играх ограничивается уже не видеокартой, а другими компонентами системы, чаще всего упирается в возможности центрального процессора. Что касается карты Palit, то она уверенно входит в пятерку лидеров, ей по плечу игры с максимальным качеством картинки в любом разрешении до 4K включительно (но без RT и/или DLSS/FSR/XeSS). Игры с использованием трассировки лучей и DLSS/FSR/XeSS:
Включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) помогают компенсировать падение скорости от использования RT. В итоге для мощной карты на базе GeForce RTX 4070 Ti сделанные выше выводы остаются в силе. Характеристики карты
Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае. На сегодня внутри Palit Group сосредоточено еще несколько торговых марок и брендов.
Память
Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц. Особенности карты и сравнение с Palit GeForce RTX 4070 Ti GamingPro OC (12 ГБ)
Мы сравниваем эту карту с другой моделью того же производителя, чтобы посмотреть, повлияла ли на что-нибудь смена цвета СО. Действительно, была проведена легкая работа по оптимизации PCB: фаза питания наверху рядом с посадочным местом под микросхему памяти убрана и перекочевала в соседнее свободное гнездо ряда фаз питания GPU. Этим отличия исчерпываются. Легкий рефреш версии печатной платы. Ядро имеет маркировку AD104-401, дата выпуска — 26-я неделя 2023 года (то есть кристалл выпущен этим летом).
Сбоку справа на карте мы видим посадочные места, похожие на те, куда устанавливаются 8-контактные разъемы питания. На самом деле они предназначены для подключения мощных внешних вентиляторов в системах, использующих профессиональные версии подобных видеокарт (для игровых и профессиональных видеокарт используются одни и те же GPU, разница может быть лишь в объеме памяти, конфигурации рабочих блоков и, конечно же, в программном обеспечении). Суммарное количество фаз питания у карты Palit GeForce RTX 4070 Ti GamingPro White OC — 11 (9+2).
Зеленым цветом отмечена схема питания ядра, красным — памяти. Все ШИМ-контроллеры расположены на оборотной стороне PCB. 9 фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor). Он рассчитан максимум на 12 фаз.
Питанием микросхем памяти управляет ШИМ-контроллер uP9529Q (uPI Semiconductor).
В преобразователе питания используются транзисторные сборки DrMOS — в данном случае MP87990 (Monolith Power Systems), каждая из которых рассчитана максимально на 70 А.
Также на тыльной стороне платы имеется контроллер NCP45491 (On Semi), который отвечает за мониторинг карты (отслеживание напряжений и температуры).
Задача по управлению подсветкой возложена на контроллер Holtek.
Штатные частоты памяти равны референсным значениям, Boost-значения частоты работы ядра выше референсных на 2,3%. А вот максимальная частота работы ядра даже чуть ниже референсной. В итоге в среднем по результатам тестов мы получили в играх прирост производительности в 2% относительно референс-карты. Энергопотребление карты Palit в тестах доходило до 271 Вт. Предел лимита энергопотребления у данной карты можно поднять до 105%. Я попробовал ручной разгон (подняв лимит потребления до предела) и получил максимальные частоты 2925/23616 МГц, что обеспечило прирост в играх в разрешении 4K в среднем почти на 4% относительно референсных значений. Энергопотребление карты выросло до 279 Вт (в пике 289 Вт). Питание на карту Palit подается через 16-контактный разъем питания стандарта PCIe 5.0 (12VHPWR).
В комплекте поставки карты имеется переходник на такой разъем с двух обычных 8-контактных (хорошо всем знакомых).
И несмотря на то, что данная карта потребляет не так много, то есть нагрузка на данный адаптер невелика, всё же рекомендуем приобретать полноценные БП ATX 3.0 с разъемом 12VHPWR и кабелем с 16 контактами для видеокарт новых поколений. Отметим приличные габариты данной модели, особенно по толщине: 6,5 см. В результате видеокарта занимает 4 слота в системном блоке.
RTX 4070 Ti не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце. Управление работой карты обеспечивается с помощью фирменной утилиты ThunderMaster.
Нагрев и охлаждениеМы видим кулер, выполненный по концепции сквозного продува хвостовой части радиатора. Основой СО является огромный многосекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора.
Трубки припаяны к большой медной никелированной пластине, которая охлаждает как ядро, так и микросхемы памяти (через термопрокладки). А для охлаждения преобразователей питания VRM имеется своя подошва на массивной раме, прикрученной к радиатору (сама рама служит также элементом жесткости всей конструкции).
Задняя пластина служит элементом защиты PCB и является составной частью общей концепции дизайна. Поверх радиатора установлен кожух с тремя вентиляторами ∅100 мм, имеющими по 9 лопастей и работающими на единой частоте вращения (по умолчанию, но через программу ThunderMaster можно настроить их работу раздельно по двум группам: центральный — одна группа, два крайних — другая группа).
Пластины радиатора выполнены по формуле YFormula Fins. Пластины имеют разные углы поворота в зависимости от расположения в радиаторе, улучшая прохождение воздушного потока. Эта технология также увеличивает площадь теплообмена.
Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему. Мониторинг температурного режима:
После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов (самой горячей точки — 83 °C), а температура микросхем памяти — 64 градусов, что является отличным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 271 Вт. Напомним, что безопасный предел нагрева памяти GDDR6X — 105 °C.
При ручном разгоне параметры нагрева и шума менялись очень мало (71/84/64 °C), максимальное потребление выросло до 279 Вт (пик 289 Вт). Мы засняли и ускорили в 50 раз 8-минутный прогрев Максимальный нагрев наблюдался в центральной части PCB.
Не стоит забывать, что тепло, выделяемое картой, остается внутри системного блока, так что использование корпуса с хорошей вентиляцией крайне желательно. ШумМетодика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения. Режимы измерения:
Оценка градаций уровня шума следующая:
В режиме простоя в 2D температура была не выше 33,4 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА. При просмотре фильма с аппаратным декодированием ничего не менялось. В режиме максимальной нагрузки в 3D температура достигала 70/83/64 °C (ядро/hot spot/память). Вентиляторы при этом раскручивались до 1540 оборотов в минуту, шум вырастал до 30,8 дБА: это уже отчетливо слышно, но еще довольно тихо. Аудиозапись шума — здесь. Спектрограмма шума показывает, что есть не очень выраженный пик в районе 500 Гц и несколько пиков поменьше, но на слух это почти никак не проявляется.
Подсветка и самостоятельная печать кожуха

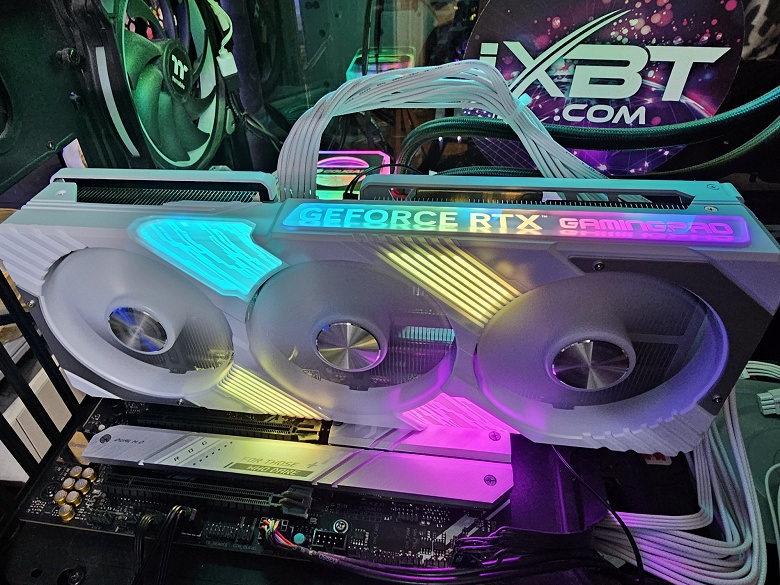

Карта имеет подсветку диагонально расположенных широких полос на лицевой стороне кожуха СО, также подсвечены логотип и название серии на верхнем торце.
Управление режимами подсветки, в том числе и ее отключением, осуществляется той же утилитой ThunderMaster. Имеется возможность сохранить выбранный режим в самой карте, то есть при желании можно настроить подсветку один раз и больше не запускать программу. Кроме того, с помощью кабеля, который производитель кладет в комплект поставки, можно синхронизировать подсветку с материнской платой и реализовать управление с помощью утилиты материнской платы.
Отметим, что карта самостоятельно определяет подключение этого кабеля, и подсветка по умолчанию будет синхронизирована (запуск ThunderMaster не потребуется). Данная модель (и некоторые другие у Palit) имеет своего рода изюминку для любителей моддинга. Это концепция «Автор» (Maker), которая позволяет создать собственный дизайн кожуха СО.
Владельцы видеокарт GeForce RTX 40 всей серии GamingPro могут скачать с сайта Palit варианты образцов дизайна кожуха.
Более того, можно добавить что-то свое, изменить шаблон, проявить творчество, сохранить в виде проектов, затем отнести их в 3D-печать или распечатать на своем 3D-принтере, затем раскрасить...
Потом надо просто открутить четыре винта на передней крышке, снять держатели и установить свой вариант кожуха.
Вариантов — неограниченное количество, всё зависит от вашей фантазии и творческого подхода. Комплект поставки и упаковкаВ комплекте поставки кроме традиционного краткого руководства пользователя имеются переходник питания и кабель для синхронизации подсветки с материнской платой (производитель не стал вкладывать в комплект разборную подставку).
ВыводыPalit GeForce RTX 4070 Ti GamingPro White OC (12 ГБ) — красивая видеокарта из категории топовых (хотя формально это третий по производительности GPU в линейке GeForce RTX 40). GeForce RTX 4070 Ti примерно соответствует по скорости флагману предыдущего поколения GeForce RTX 3090 Ti, но дополнительно имеет потенциал в виде DLSS 3, а также уверенно обходит соперника в лице Radeon RX 7900 XT в играх с трассировкой лучей и с технологиями «умного» антиалиасинга. Карта Palit способна потреблять до 280 Вт (разовые всплески могут быть выше). Система охлаждения мощная и довольно тихая. Разгон ограничен уровнем 105%, поэтому особого выигрыша не приносит. Габариты этой модели составляют 33 см в длину и 13 см в высоту, а по толщине видеокарта занимает 4 слота в корпусе. Набор видеовыходов стандартный: 3 DP и 1 HDMI.
Карта Palit имеет 16-контактный разъем питания версии PCIe 5.0. Хотя в комплекте поставки имеется адаптер-переходник для подключения разъемов питания типа PCIe 2.0 (с 2 таких разъемов), лучше всё же использовать блоки питания стандарта ATX 3.0 с полноценной поддержкой питания PCIe 5.0 (с кабелем 12VHPWR). Имеющийся же переходник питания ни в коем случае нельзя изгибать непосредственно после 16-контактного разъема. «Изюминкой» этой карты является не только стильная подсветка (которая может синхронизироваться с материнской платой), но и возможность заменить пластиковый кожух кулера. С помощью концепции «Автор» и предлагаемых компанией Palit 3D-моделей вариантов дизайна можно создать свой уникальный кожух, нужен только 3D-принтер и краски. Также стоит отметить приятный цвет карты, отменно сочетающийся с подсветкой на верхнем торце. Производитель декларирует наличие 3-летней гарантии на эту карту. Отметим еще раз, что GeForce RTX 4070 Ti отлично подходит для игры в разрешении 4К с максимальным качеством графики с трассировкой лучей с поддержкой DLSS/FSR/XeSS. Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
