Блоки питания особо высокой мощности (от 1000 Вт) приобретают, как правило, для специфических задач — для специализированных тестовых систем, для высоконагруженных компьютеров для рендеринга, расчетов, а также для разгона. Впрочем, иногда такие источники питания приобретают, просто желая создать ощутимый запас по мощности для существующей системы или в расчете на будущий апгрейд. Стоимость подобных решений может сильно отличаться, что ставит покупателя перед непростой задачей выбора модели с нужным соотношением цены и потребительских качеств. Сегодня мы рассмотрим одно из доступных на рынке решений. Новый блок питания DeepCool PX1300P имеет сертификат 80+ Platinum и укомплектован исключительно японскими конденсаторами. Его система охлаждения может работать в гибридном режиме, то есть при некоторых условиях вентилятор не вращается. На корпусе имеется переключатель режима охлаждения. Также, разумеется, этот БП соответствует стандарту ATX 3.0 и позволяет питать очень мощные современные видеокарты через 16-контактный разъем PCIe 5.0 (12VHPWR). На момент публикации обзора стоимость DeepCool PX1300P начиналась от 30 тысяч рублей. Длина корпуса БП составляет около 160 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм. Для блоков питания подобной мощности эти размеры можно считать довольно компактными, однако новые модели мощностью около 1000 Вт сейчас иногда встречаются в корпусах стандартного размера длиной 140 мм, а не только в увеличенных, как это было ранее.

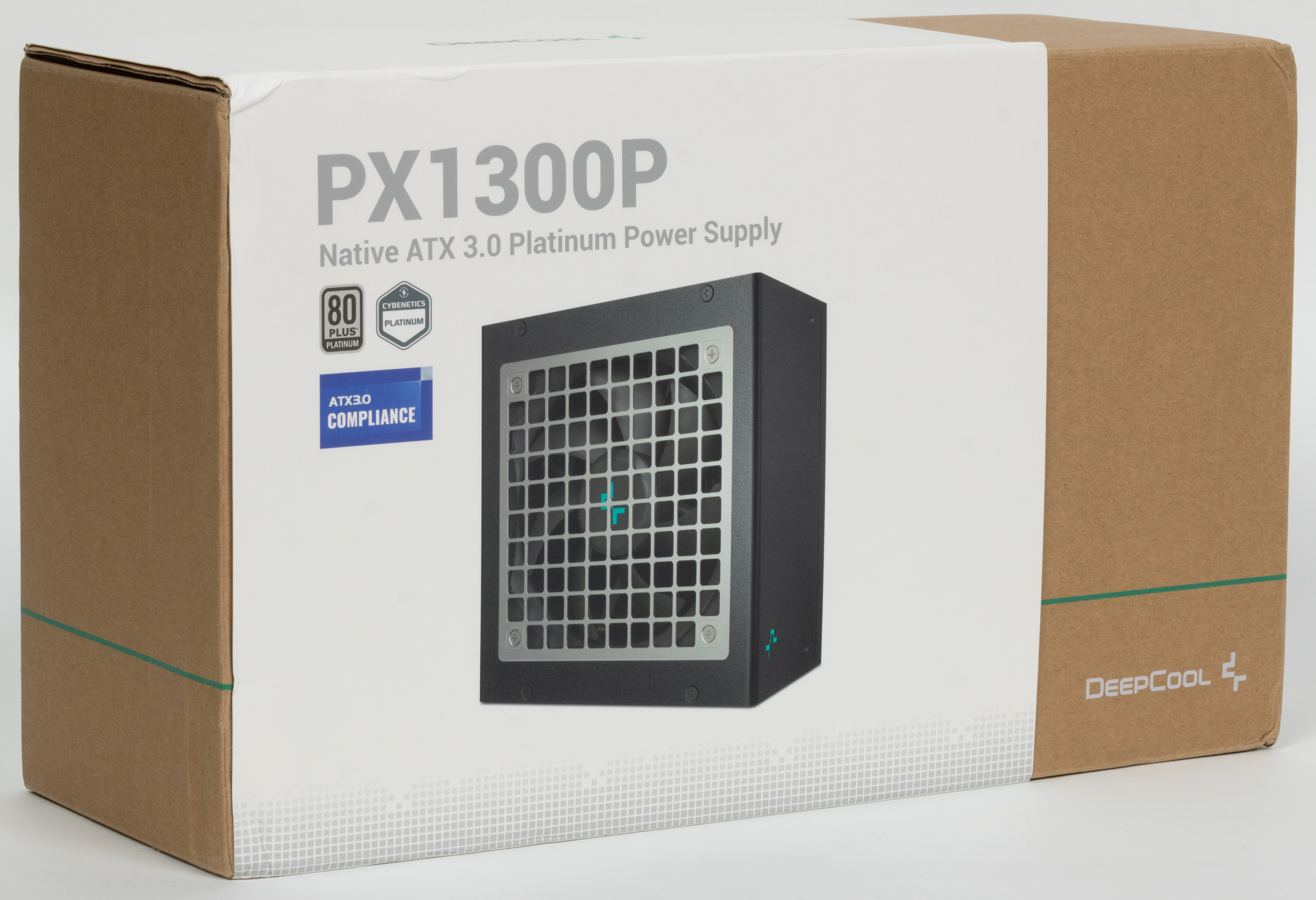

Поставляется блок питания в коробке из неокрашенного картона, на которую нанесена цветная печать. Поверх коробки надета суперобложка, если ее так можно назвать, выполненная из плотной бумаги. Суперобложка практически одноразовая, а вот сама коробка имеет некоторые отличия от типичных коробок БП, которые сильно напоминают современные обувные коробки. В данном случае коробка открывается не за счет откидывания широкой стенки, а за счет открывания узкой стенки, как это часто бывает с упаковкой мелкой бытовой техники. После открытия коробки внутри можно увидеть вертикально расположенный блок питания и отдельную коробку с аксессуарами. К сожалению, ручки для переноски у коробки нет, и подобная ситуация вполне типична для современных блоков питания независимо от их веса. ХарактеристикиВсе необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1299,6 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет практически 100% (более 99,9%), что, разумеется, является отличным показателем.
Провода и разъемы

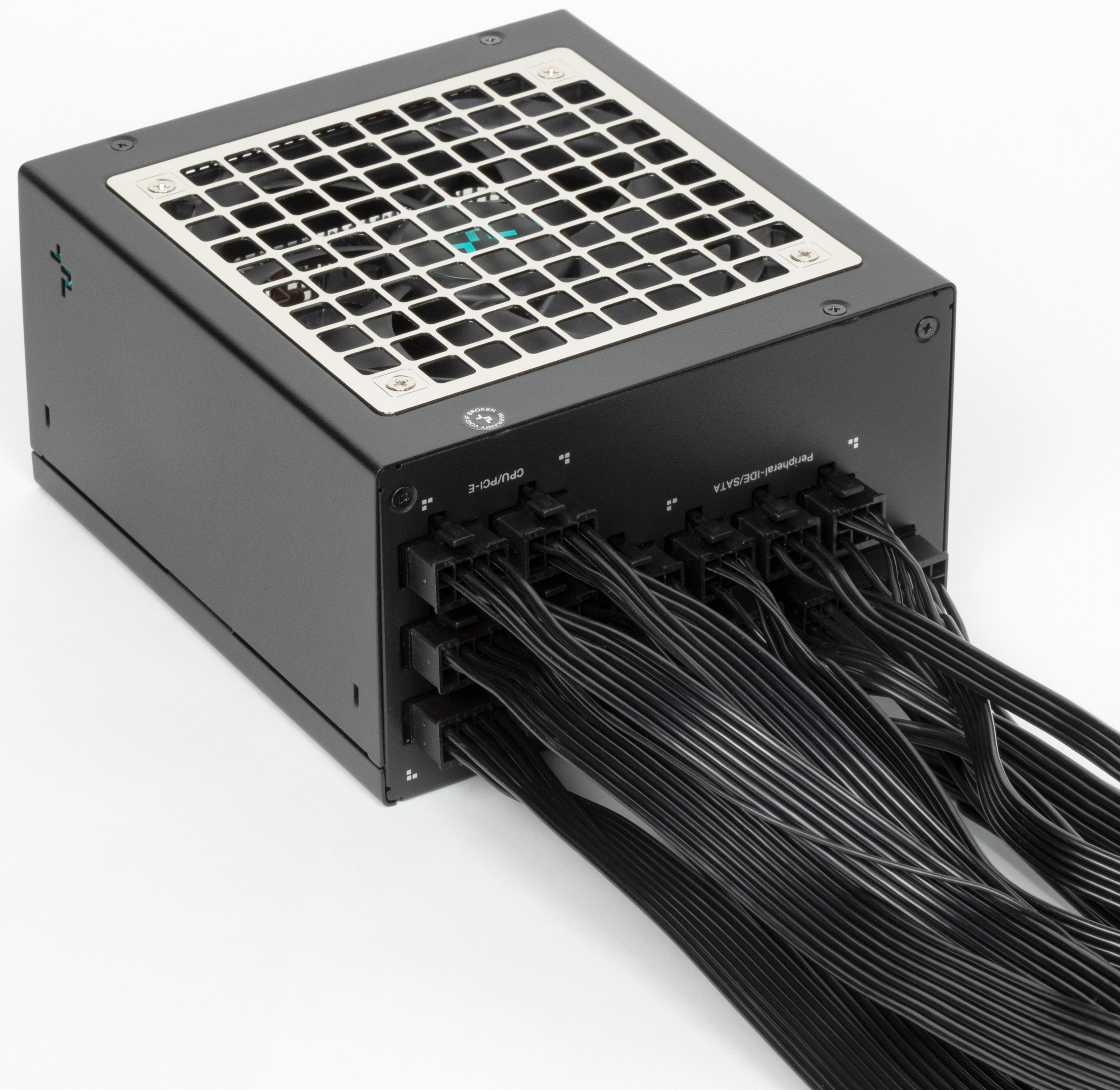

Длина проводов до разъемов питанияВсе без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.
Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 70 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. В комплекте имеется штатный шнур-переходник, у которого на одном конце разъем PCIe 5.0, а на другом — два разъема PCIe 2.0. Таким образом, в зависимости от ваших потребностей, можно получить либо второй разъем PCIe 5.0, но оставить только 3 PCIe 2.0, либо, наоборот, 7 PCIe 2.0, но ценой единственного PCIe 5.0 (всё это при условии, что два разъема на корпусе заняты шнурами питания процессора, в противном случае количество разъемов PCIe 2.0 во всех случаях увеличивается еще на один). Излишне говорить, что это очень удобно. Блок питания позволяет подключить всего 8 устройств с питанием SATA Power. Да, наверное, далеко не всем нужно больше 1-2 устройств, но что делать, если нужно? Тем более что шнуров тут всего два, и обеспечить питание даже трех зон будет довольно затруднительно. На наш взгляд, давно пора комплектовать БП для подключения периферии только шнурами с разъемами SATA Power, а экзотические прочие устройства при необходимости подключать через переходники, но сейчас в комплект почти всех БП входит шнур с «молексами», который в 99% случаев нельзя ни на что заменить. Все разъемы SATA Power угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение трех устройств, но и шнуры с 1-2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом. С положительной стороны стоит отметить использование исключительно ленточных проводов до разъемов, что повышает удобство при сборке. Схемотехника и охлаждениеБлок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

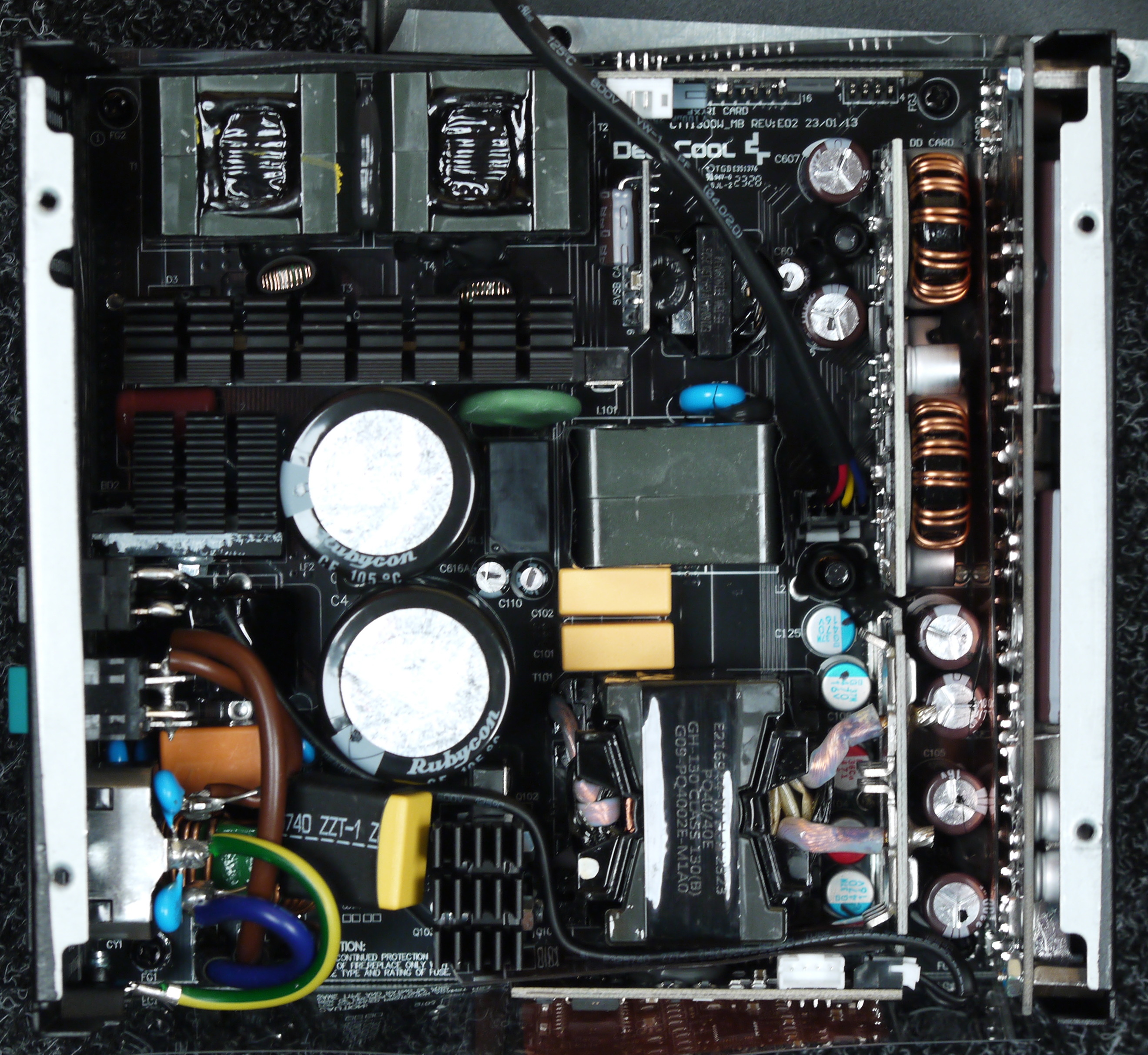

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC. Полупроводниковые элементы высоковольтных цепей размещены на одном радиаторе, там же расположен и входной выпрямитель. Элементы синхронного выпрямителя установлены с лицевой стороны основной печатной платы. Трансформатор также снабжен собственным радиатором.

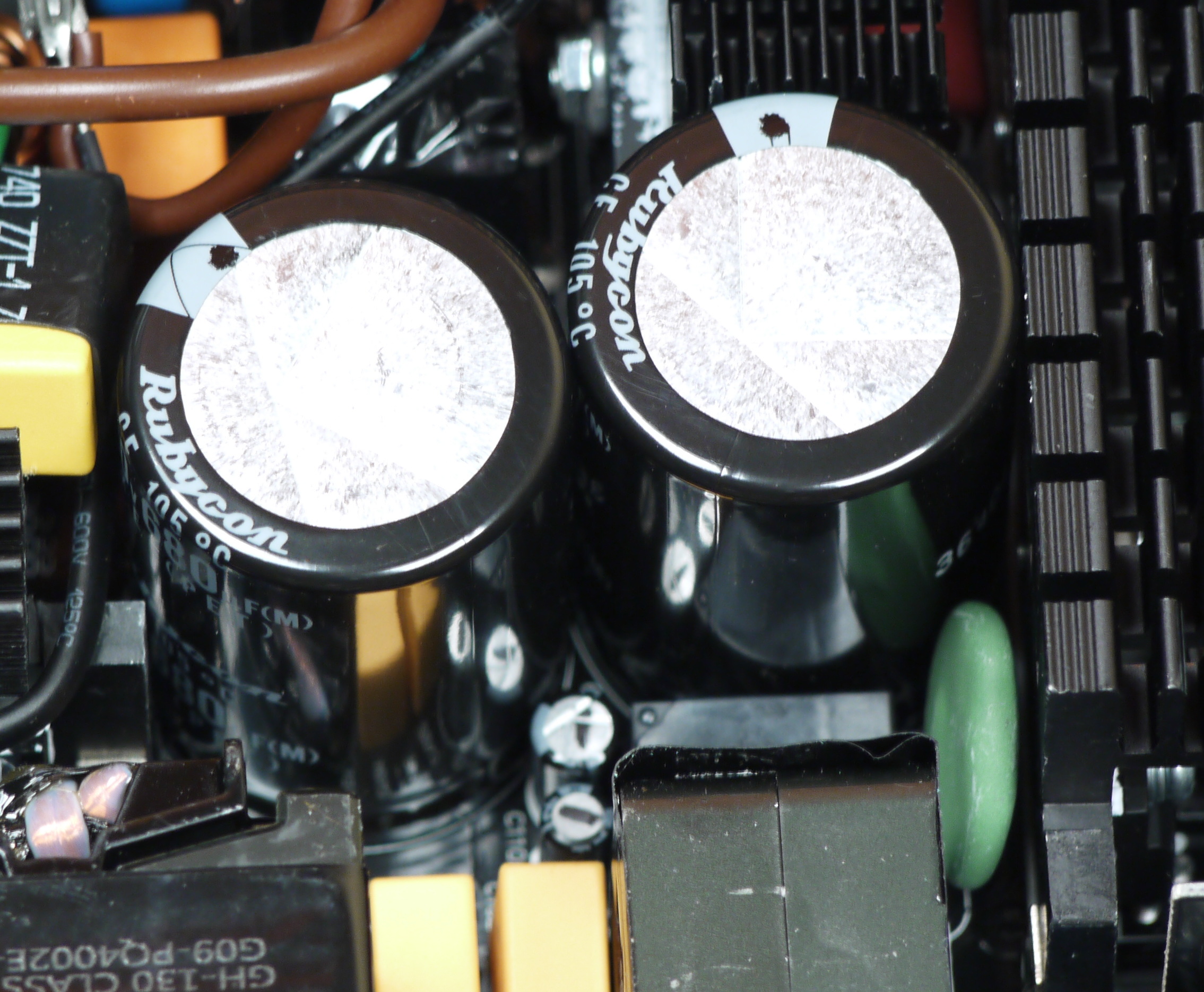

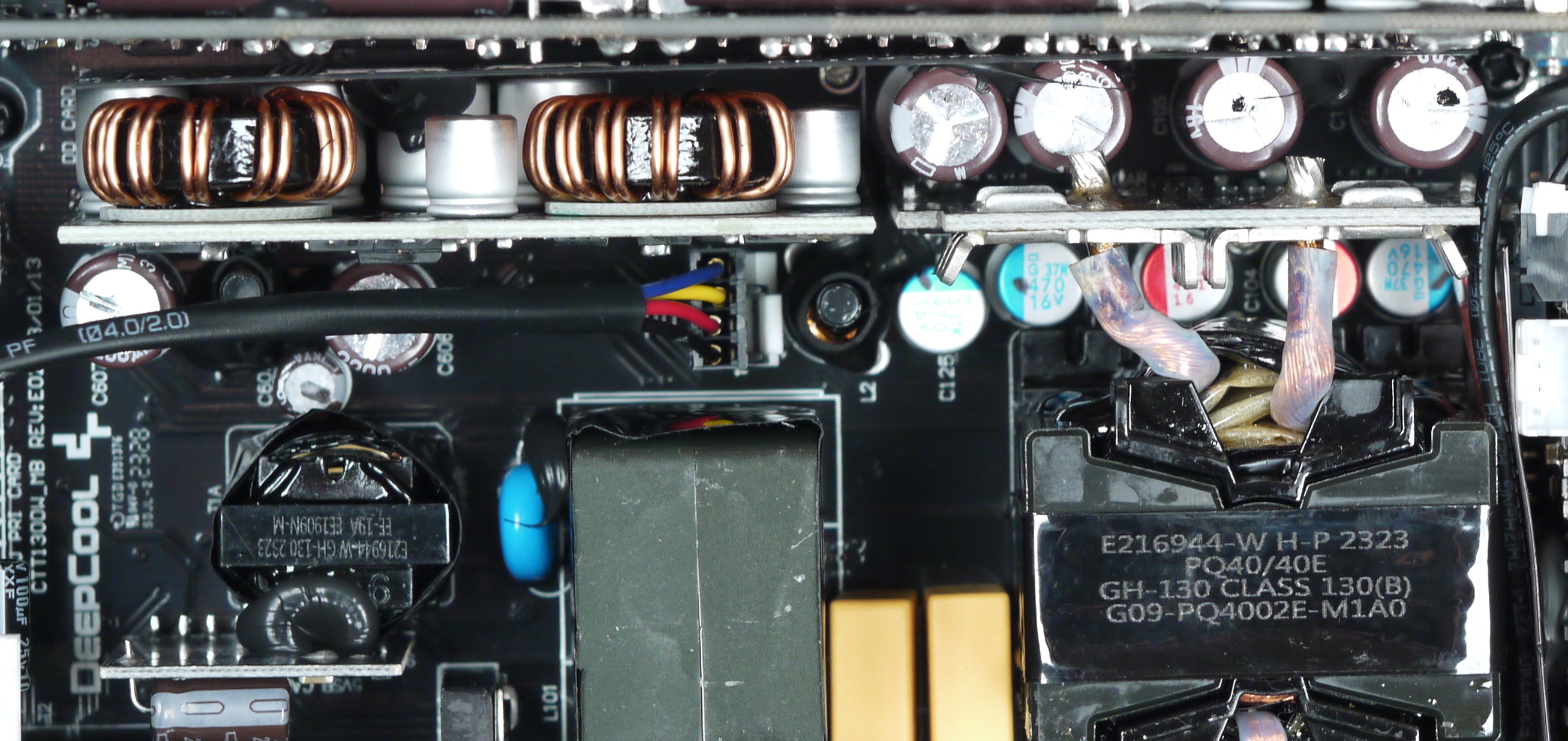

Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В устройстве установлены конденсаторы исключительно японских торговых марок: Nippon Chemi-Con и Rubycon, а также большое количество полимерных конденсаторов.

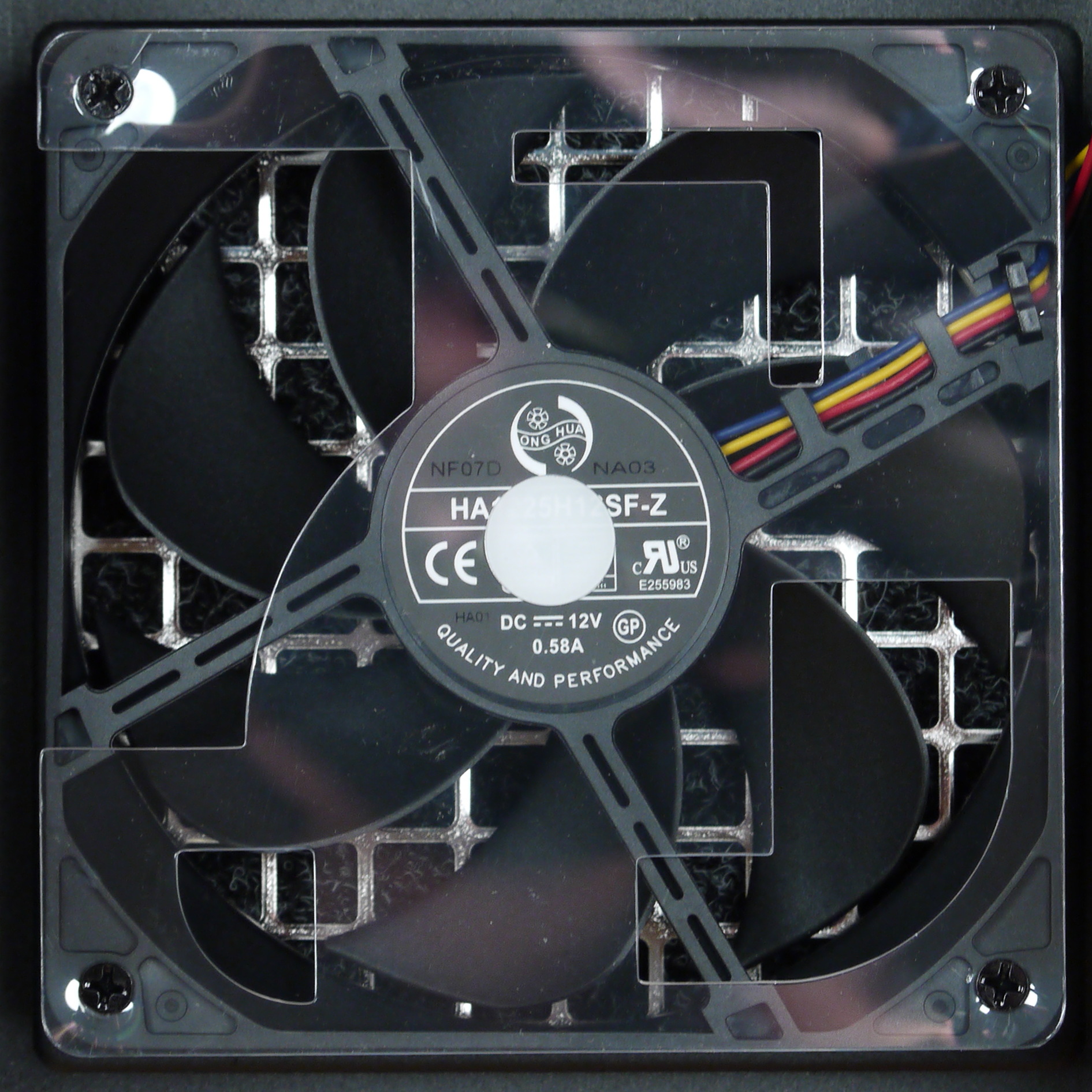

В блоке питания установлен вентилятор HA13525H12SF-Z (2300 об/мин), основанный на гидродинамическом подшипнике и изготовленный компанией Dongguan Honghua Electronic Technology. Подключение вентилятора — разъемное, четырехпроводное, что указывает на наличие ШИМ-управления вентилятором. Измерение электрических характеристикДалее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования. Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:
Работа на максимальной мощностиПервым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

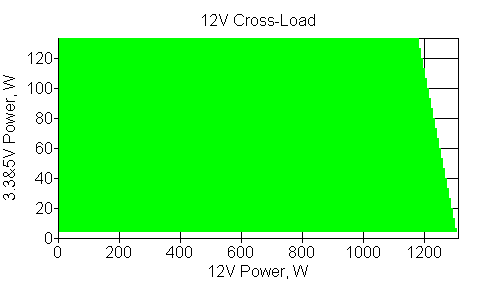

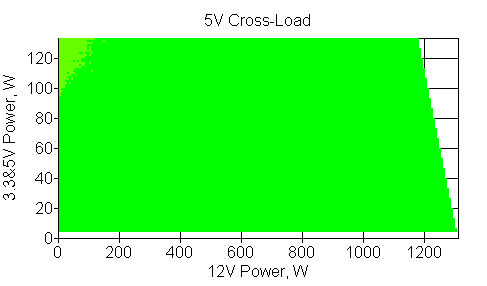

Кросс-нагрузочная характеристикаСледующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 1% во всем диапазоне мощности, что является отличным результатом. При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналу +3.3VDC, 1% по каналу +5VDC и 1% по каналу +12VDC. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC. Нагрузочная способностьСледующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.
В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.
При нагрузке через три разъема PCIe 2.0 максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.
При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.
При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет около 470 Вт при отклонении в пределах 3%.
В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Правда, маловероятно, что кто-то будет использовать их с таким блоком питания. Экономичность и эффективностьПри оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности. Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены. С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания. Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год. Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

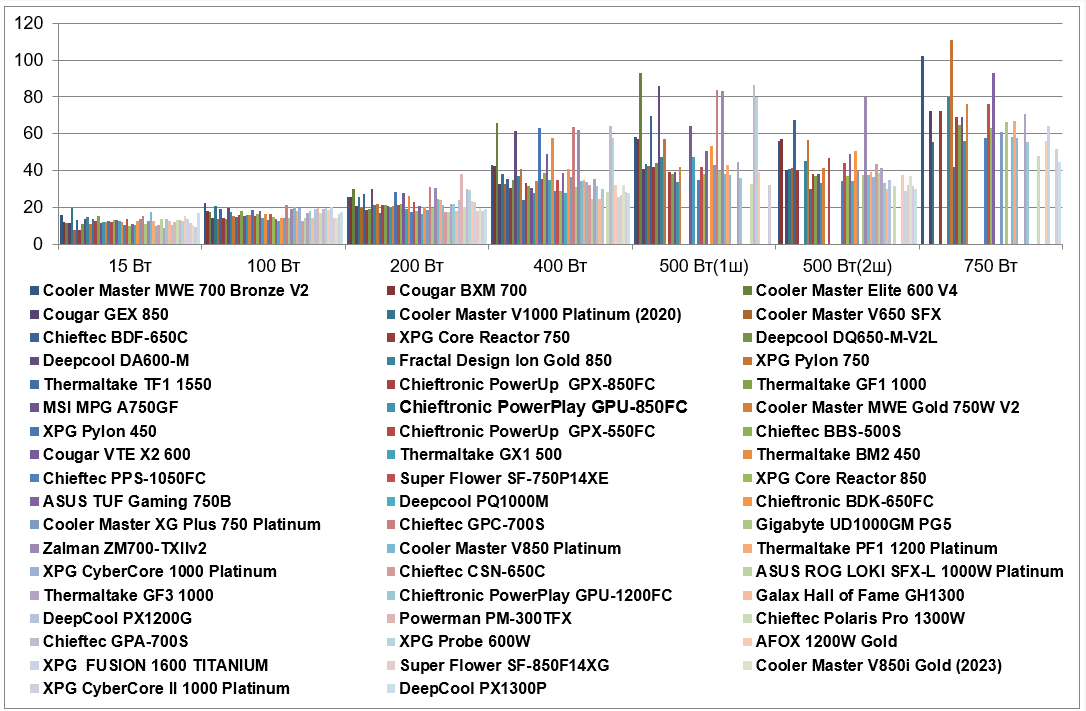

Полученные результаты выглядят следующим образом:
Данная модель имеет относительно высокую экономичность во всех протестированных режимах, это вполне типичный представитель источников питания с уровнем сертификата 80Plus Platinum Данная модель имеет не слишком впечатляющую экономичность в режимах с низкой нагрузкой, в общем рейтинге она где-то посередине, а по-настоящему ее возможности раскрываются под высокой нагрузкой (второе место в рейтинге при нагрузке 750 Вт).
В данном случае мы также приводим и измерения традиционного КПД. Результаты регистрировались при постоянной нагрузке на каналы +3.3VDC (5 Вт) и +5VDC (15 Вт) и изменяемой мощности по каналу +12VDC.

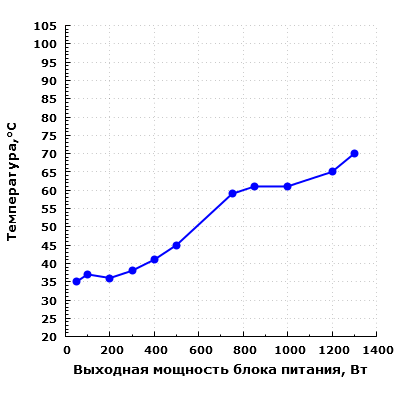

Всего таким образом мы измерили параметры блока питания в 11 точках. В результате максимальный КПД в нашем случае составил 94,3% при выходной мощности 850 Вт. Максимальная рассеиваемая мощность составила 102 Вт при выходной мощности 1300 Вт, что очень немного для блока питания подобной мощности. Температурный режимВсе основные тесты проводились в режиме с постоянно вращающимся вентилятором, но отдельно мы исследовали функционирование в гибридном режиме. Термонагруженность конденсаторов при работе на мощности до 750 Вт в стандартном режиме находится на невысоком уровне. На максимальной мощности термонагруженность довольно высокая, но ее можно считать удовлетворительной.
При изучении функционирования блока питания в гибридном режиме было установлено, что вентилятор в блоке питания включается как при достижении пороговой температуры на термодатчике (около 65 градусов), так и при достижении выходной мощности около 800 ватт. Отключение вентилятора происходит только при снижении температуры на термодатчике до определенного порога (около 55 градусов). Таким образом, при работе на мощности 800 ватт и менее блок питания может длительное время функционировать с остановленным вентилятором. Скачкообразного роста уровня шума при запуске вентилятора отмечено не было. Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора. Акустическая эргономикаПри подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума. Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

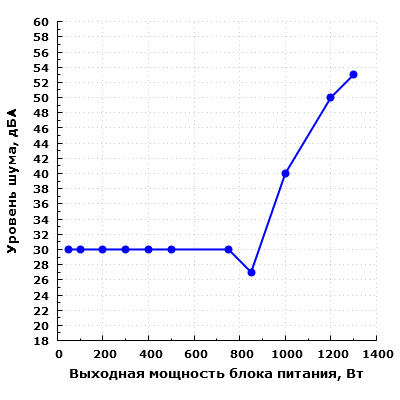

При работе с постоянно вращающимся вентилятором до мощности около 800 Вт шум одинаковый и невысокий (условно средний для жилого помещения в дневное время суток), а на мощности 850 Вт происходит скачок в скорости вращения вентилятора, но скачок не «вверх», а «вниз», то есть блок питания становится даже тише (шум находится на пониженном уровне для жилого помещения в дневное время суток). Очевидно, это следствие конвергенции двух программ работы системы охлаждения, потому что как раз в районе 800 Вт в гибридном режиме вентилятор начинает вращаться. Дальше скорость вращения вентилятора быстро увеличивается, и при работе на мощности 1000 Вт уровень шума уже превышает значение 40 дБА — его можно оценить как высокий для жилого помещения в дневное время суток. При работе на мощности 1200 Вт и более шум очень высокий не только для жилого, но и для офисного помещения — от 50 дБА. Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 850 Вт. Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния менее полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно.
Шум электроники тут минимальный, услышать его будет почти невозможно даже с минимального расстояния, не говоря уже о собранной системе. Потребительские качестваПотребительские качества DeepCool PX1300P находятся на очень высоком уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты. Акустическая эргономика БП в гибридном режиме очень хорошая, так как вентилятор может не вращаться до нагрузки 800 Вт. Но даже с постоянно вращающимся вентилятором шум при таком уровне мощности всё равно небольшой. Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также высокое качество питания отдельных компонентов, большое количество разъемов и высокую экономичность. Существенных недостатков наше тестирование не выявило. С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с гидродинамическим подшипником. Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода полностью съемные. ИтогиDeepCool PX1300P — достойная реализация «платинового» БП с соответствующей ценой. Его технико-эксплуатационные характеристики находятся на отличном уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокая экономичность, высококачественный вентилятор с гидродинамическим подшипником, а также конденсаторы японских производителей. Можно прогнозировать достаточно долгий срок службы данной модели даже при высоких нагрузках и активной эксплуатации. Блок питания позволяет длительно работать с остановленным вентилятором на мощности до 800 Вт.
