Обзор видеокарты Gigabyte GeForce RTX 4070 Gaming OC (12 ГБ)

Оглавление



Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce RTX 4070 Gaming OC 12 ГБ 192-битной GDDR6X

Кратко о главном

Приветствуем вас на портале iXBT.com. Уже формально и официально состоялся релиз нового продукта Nvidia — процессора GeForce RTX 4070, самого младшего на сегодня решения нового поколения 4ххх серии. Ну, не забываем, что по традиции, и видеокарты, в основе которых лежат те или иные GPU от AMD/Intel/Nvidia, получают те же названия. То есть когда мы говорим: «GeForce RTX 3080 выдал сколько-то FPS», то, разумеется, мы имеем в виду карту, а не само графическое ядро.

Итак, четвертый продукт семейства RTX 4xxx по списку сверху-вниз по ниспадающей производительности. Базовый материал с теорией и синтетическими тестами вышел буквально накануне. Из него мы узнали три потрясающие вещи:

  • в целом производительность на уровне RTX 3080 10 ГБ и на 20%-25% выше, чем у RTX 3070
  • в играх с поддержкой DLSS 3.0 новый продукт Nvidia умудряется обгонять даже RTX 3090 Ti!
  • стоимость явно высоковата, даже несмотря на пункты выше, ибо RTX 4070 Ti уже успел несколько подешеветь, и есть опасение, что RTX 4070 появится в рознице по близкой к тому цене, что явно не способствует осуществлению надежд пользователей на появление «народного» ускорителя новейшего поколения


Но это все разговоры, на момент написания материала продажи в РФ еще не начались, так что и данный обзор будет со стоимостью обозреваемой карты «на глазок». Да, мы продолжаем изучать серийно выпускаемые карты уже на базе RTX 4070.

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из семи градаций.

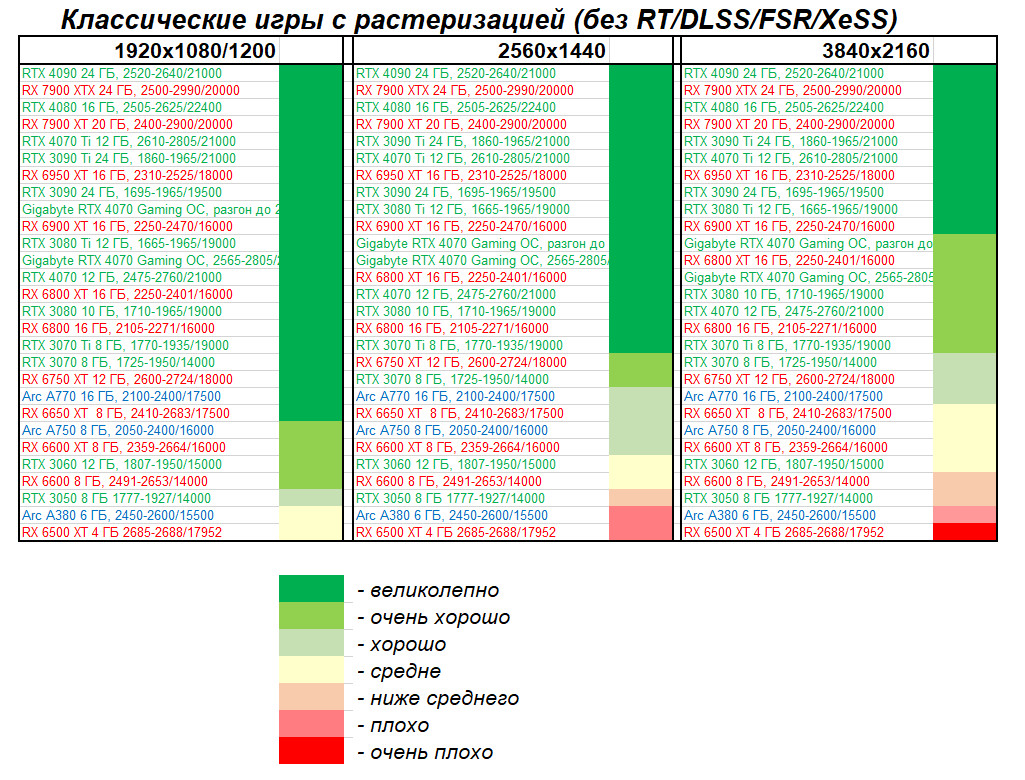

Игры без использования трассировки лучей (классическая растеризация):



Ранее я уже отмечал, что у многих карт в разрешениях 2K, 2.5K и даже 4K в классических играх общая производительность ограничивается уже не видеокартой, а другими компонентами системы, чаще всего упирается в возможности центрального процессора. И такая ситуация была с продуктами до уровня RTX 4070 Ti.  В принципе, и RTX 4070 входит в десятку лидеров, с этой картой мы также можем получать хороший комфорт в играх в любом из представленных выше разрешений при условии игры с максимальными настройками графики (но без трассировки лучей и/или DLSS/FSR/XeSS). Лишь в разрешении 4K в ряде игр возможно придется использовать технологию масштабирования DLSS.

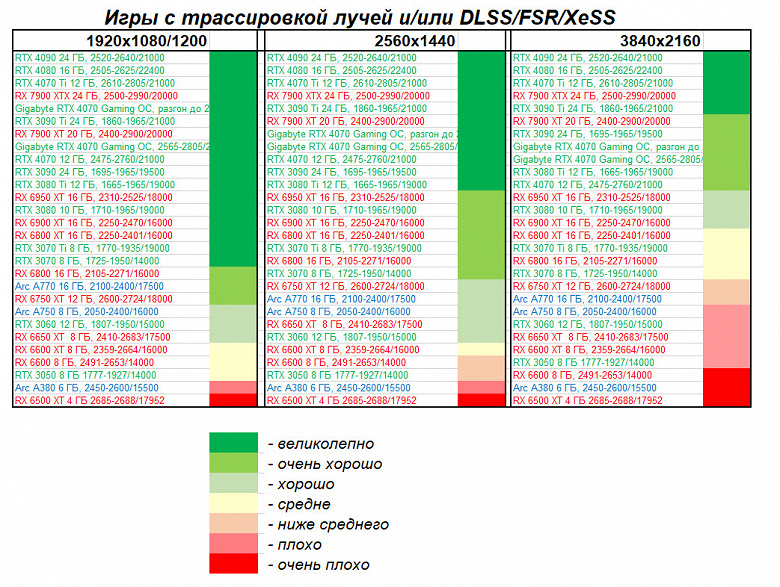

Игры с использованием трассировки лучей и DLSS/FSR/XeSS:



В целом все знают, что включение RT снижает производительность, однако реализованные уже практически во всех играх с трассировкой лучей технологии Nvidia DLSS и AMD FSR (а то и Intel XeSS) сильно помогают компенсировать падение скорости от использования RT. Так что, в итоге для такой карты, как RTX 4070 предыдущие выводы остаются в силе, особенно в играх, где можно включить DLSS 3.0.

Характеристики карты




Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.).

Gigabyte GeForce RTX 4070 Gaming OC 12 ГБ 192-битной GDDR6X
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 4070 (AD104)
Интерфейс PCI Express x16 4.0
Частота работы GPU (ROPs), МГц BIOS OC: 2565(Boost)—2805(Max)
BIOS Silent: 2565(Boost)—2805(Max)
2475(Boost)—2760(Max)
Частота работы памяти (физическая (эффективная)), МГц 2625 (21000) 2625 (21000)
Ширина шины обмена с памятью, бит 192
Число вычислительных блоков в GPU 46
Число операций (ALU/CUDA) в блоке 128
Суммарное количество блоков ALU/CUDA 5888
Число блоков текстурирования (BLF/TLF/ANIS) 184
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing 46
Число тензорных блоков 184
Размеры, мм 300×130×58 270×130×60
Количество слотов в системном блоке, занимаемые видеокартой 3 3
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт (BIOS OC/BIOS Silent) 199/202 200
Энергопотребление в режиме 2D, Вт 32 32
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА (BIOS OC/BIOS Silent) 30,0/23,7 30,0
Уровень шума в 2D (просмотр видео), дБА 18,0 18,0
Уровень шума в 2D (в простое), дБА 18,0 18,0
Видеовыходы 1×HDMI 2.1, 3×DisplayPort 1.4a 1×HDMI 2.1, 3×DisplayPort 1.4a
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 0 0
Питание: 6-контактные разъемы 0 0
Питание: 16-контактные разъемы 1 1
Вес карты с комплектом поставки (брутто), кг 1,8 1,8
Вес карты чистый (нетто), кг 1,3 1,3
Максимальное разрешение/частота, DisplayPort 3840×2160@144 Гц, 7680×4320@60 Гц
Максимальное разрешение/частота, HDMI 3840×2160@144 Гц, 7680×4320@60 Гц
Средняя цена карты Gigabyte около 72 тысяч рублей на момент публикации обзора

Память



Карта имеет 12 ГБ памяти GDDR6X SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6X, MT61K512M32KPA-21/D8BZC) рассчитаны на номинальную частоту работы в 2625 (21000) МГц.

Особенности карты и сравнение с Gigabyte GeForce RTX 4070 Ti Gaming OC (12 ГБ)

Gigabyte GeForce RTX 4070 Gaming OC (12 ГБ) Gigabyte GeForce RTX 4070 Ti Gaming OC (12 ГБ)

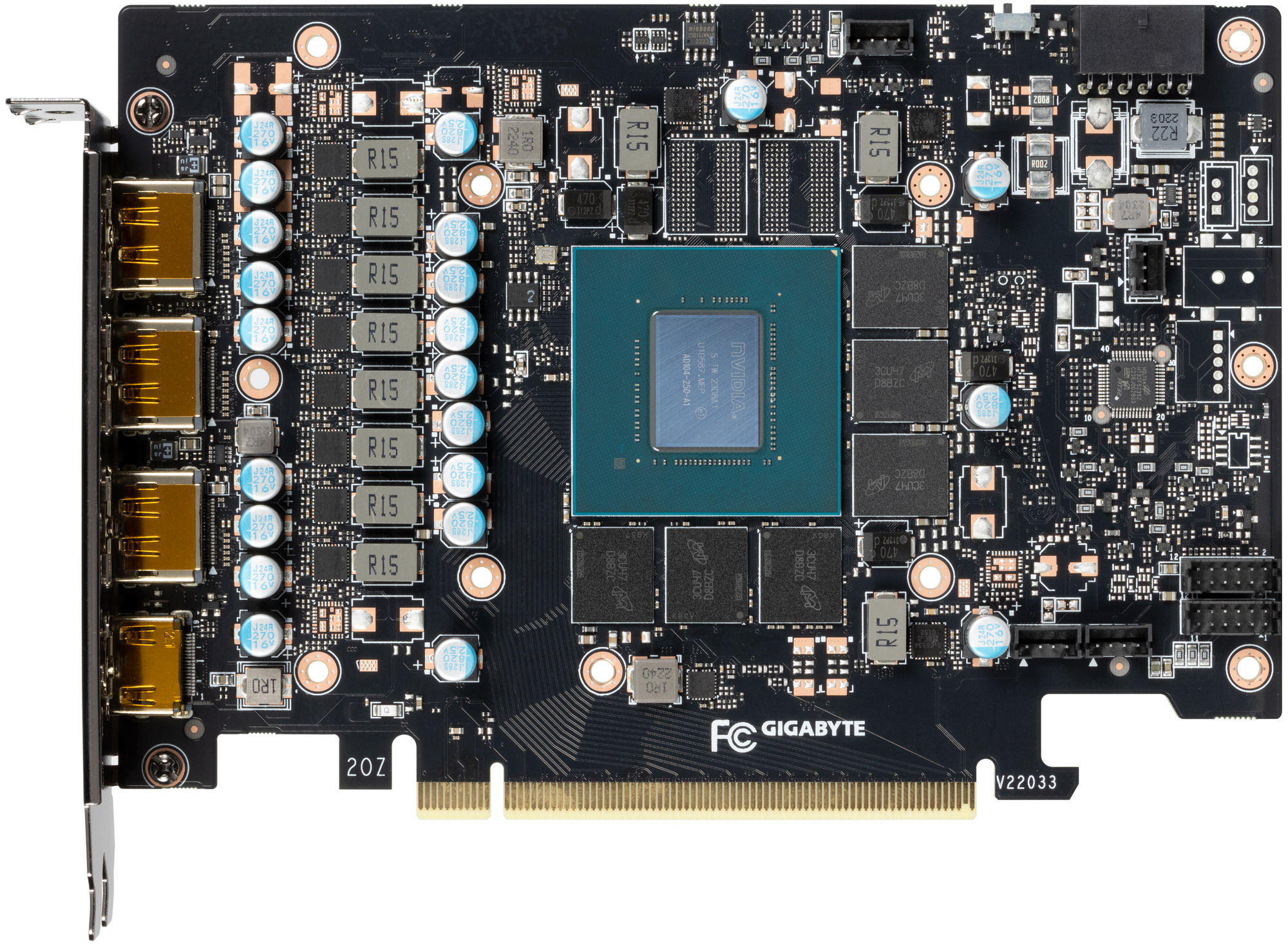

вид спереди

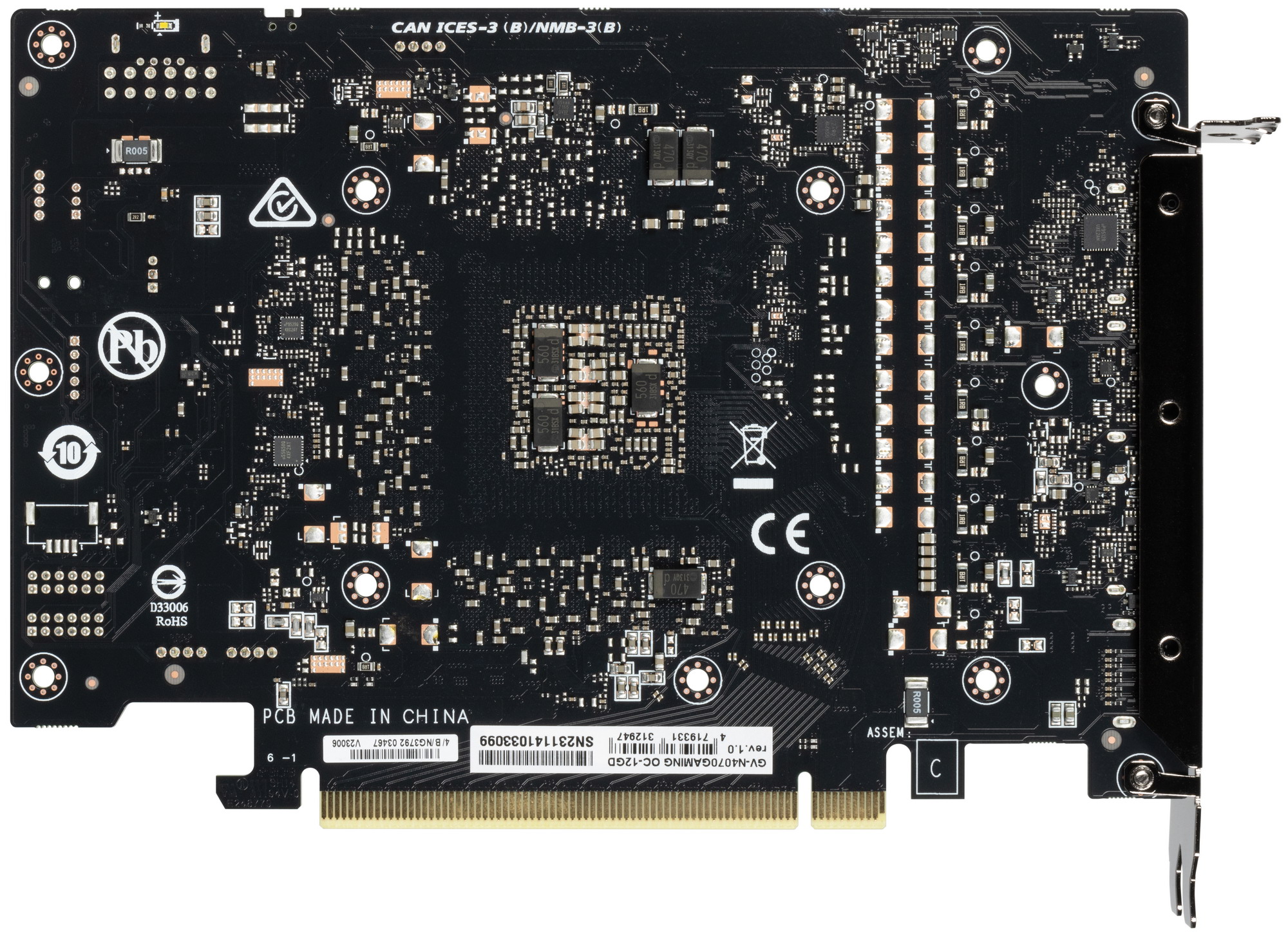

вид сзади



Мы сравниваем эту карту с более старшей моделью того же производителя той же линейки Gaming по понятной причине: RTX 4070 получен путей урезания ряда блоков у 4070 Ti, а шина обмена с памятью, как и объем последней оставлены неизменными.

Ну и как мы видим, печатные платы у вышеуказанных карт полностью идентичны. Разница лишь в фазах питания.

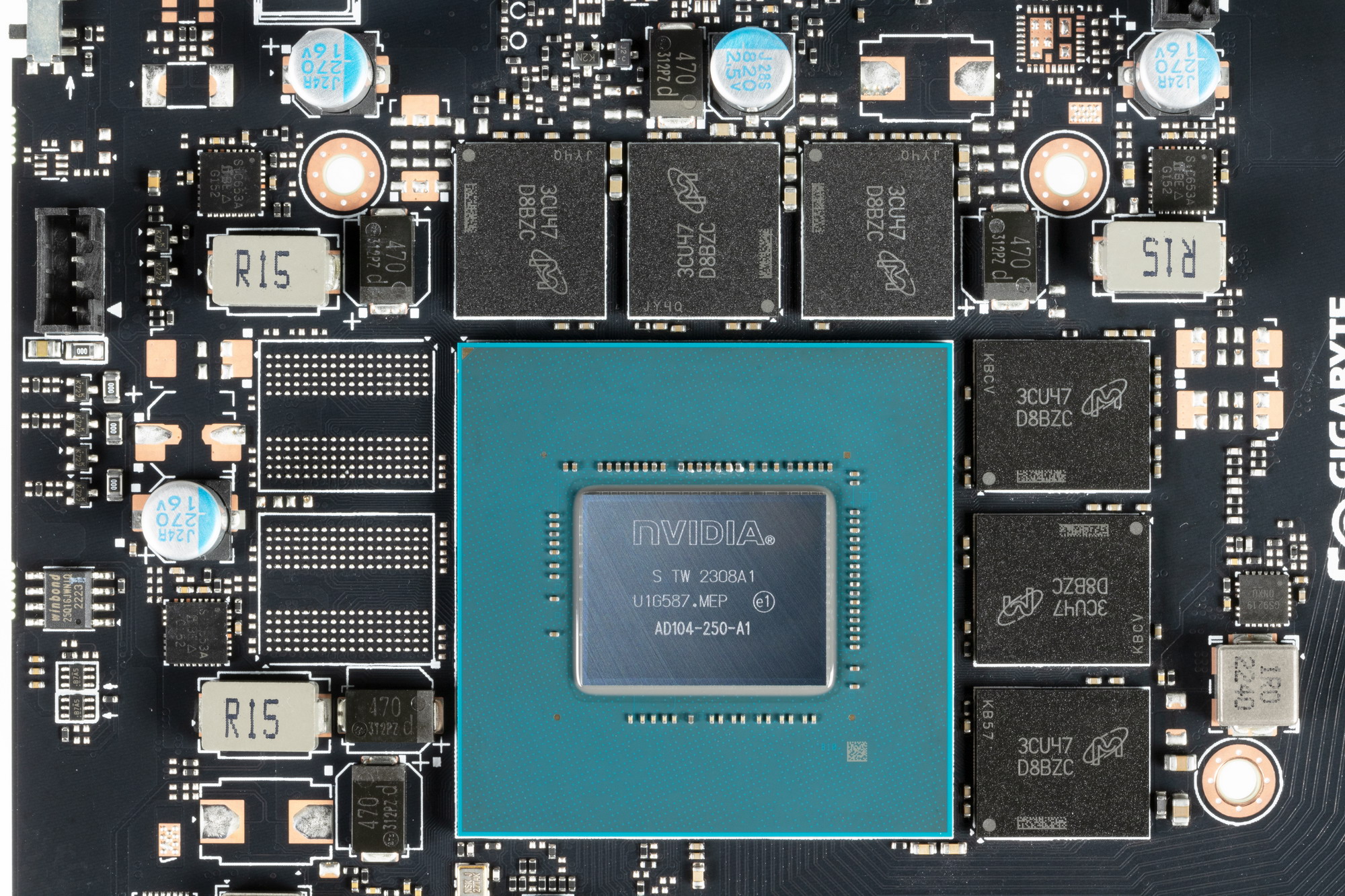

Ядро имеет маркировку AD104-250, защиты от майнинга нет, дата выпуска — 8-я неделя 2023 года.



Суммарное количество фаз питания у обозреваемой ныне карты Gigabyte — 10 (8+2), а вот у выше по рангу карты того же производителя (4070 Ti) — 13 фаз (10+3), при этом есть посадочные места для недостающих трех фаз питания (PCB одинаковые, как выше говорил).

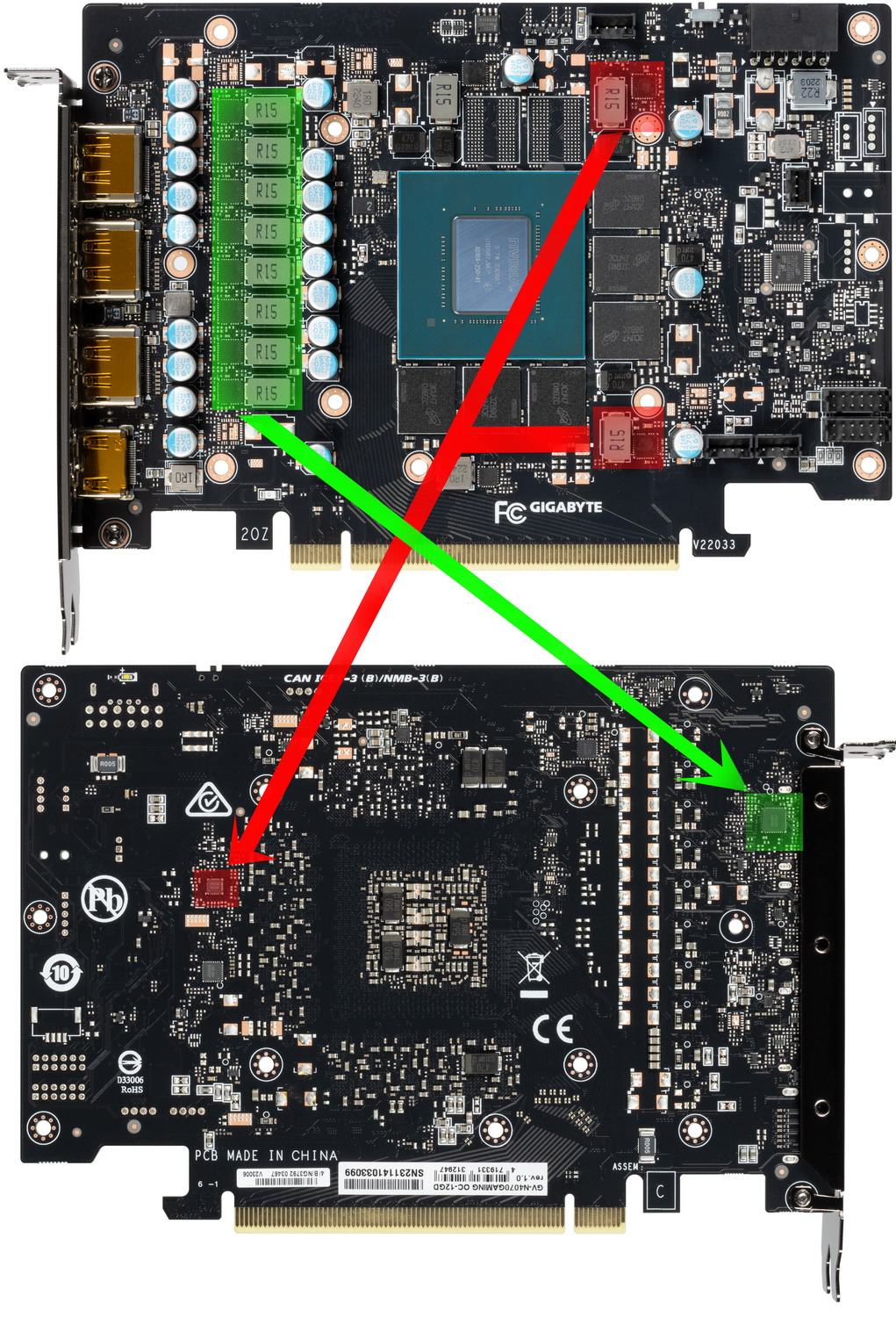

Зеленым цветом отмечена схема питания ядра, красным — памяти.

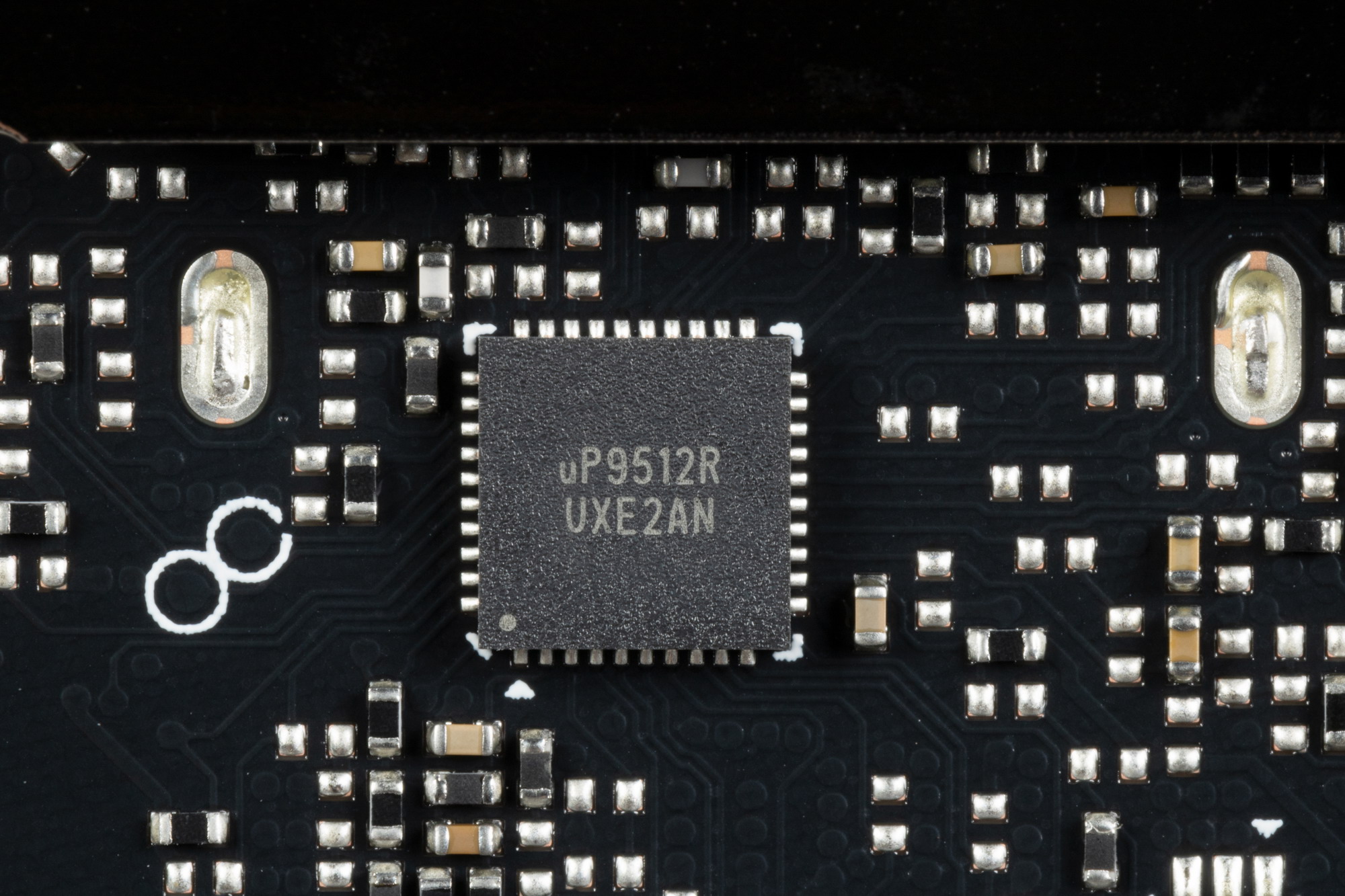

8 фазами питания ядра управляет ШИМ-контроллер uP9512R (uPI Semiconductor) расположенный на оборотной стороне PCB. Он рассчитан максимум на 12 фаз.

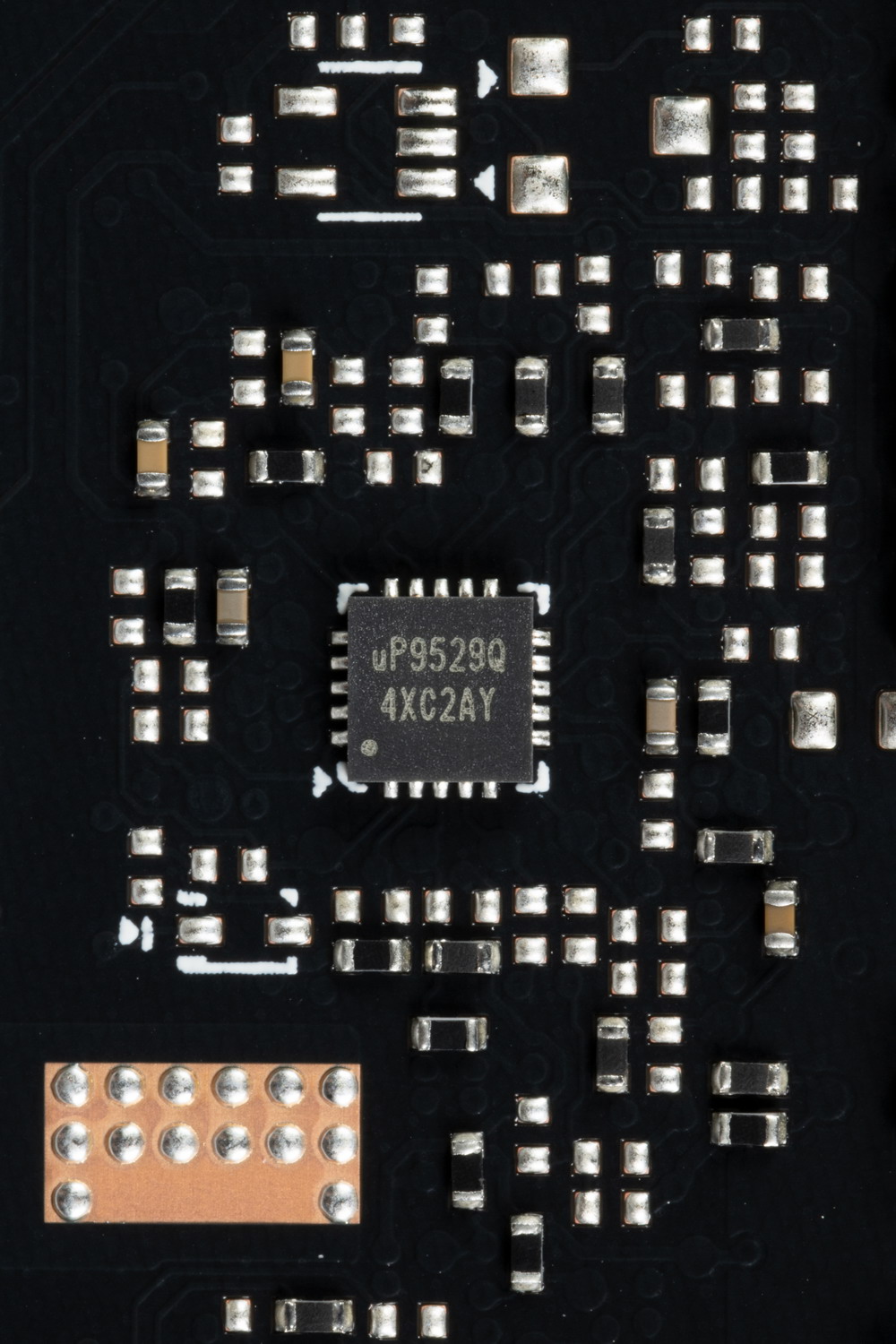

Питанием микросхем памяти управляет о ШИМ-контроллер uP9529Q (uPI Semiconductor), также расположенный на оборотной стороне PCB.

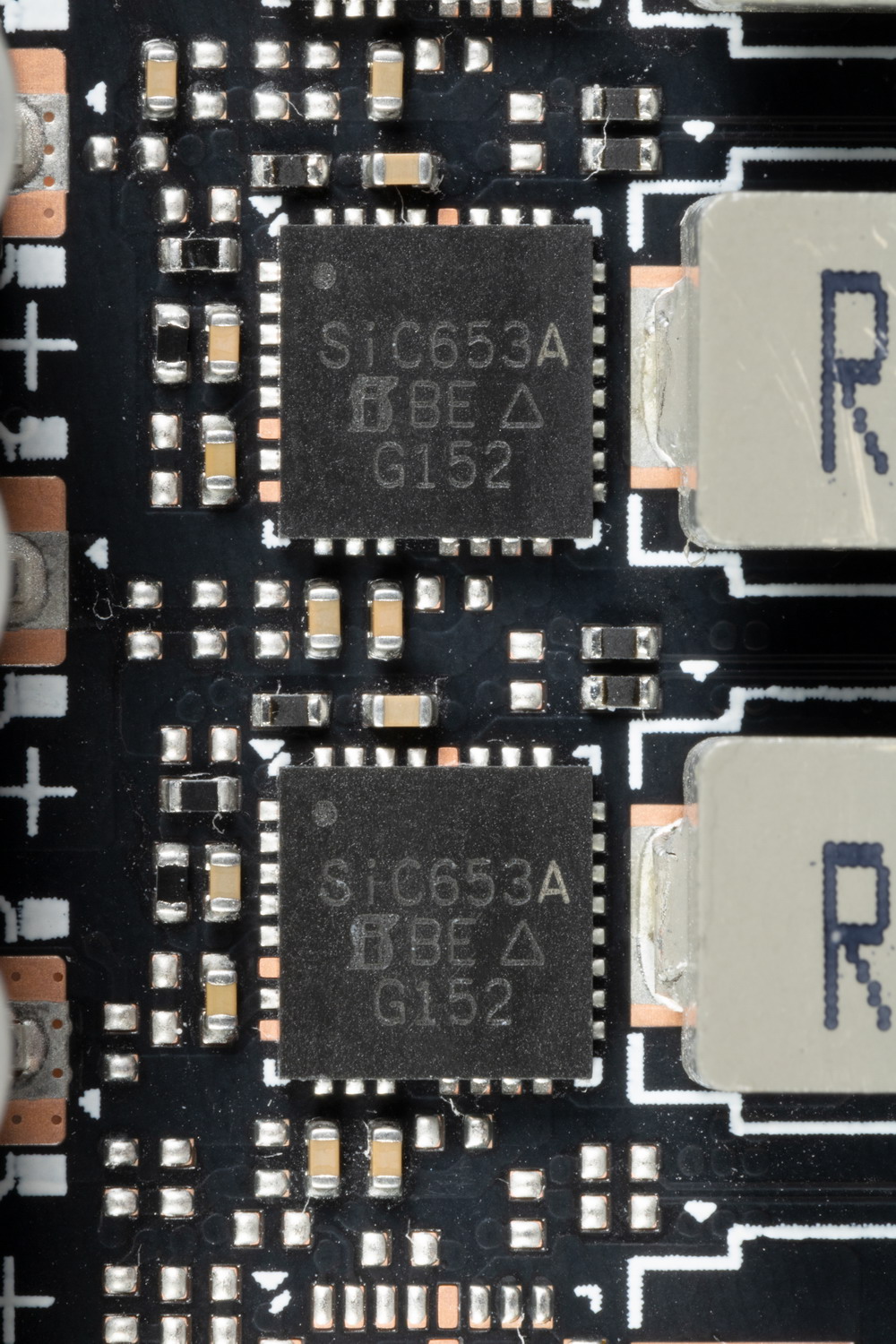

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае SIC653A (Vishay Siliconix), каждая из которых рассчитана максимально на 50 А.

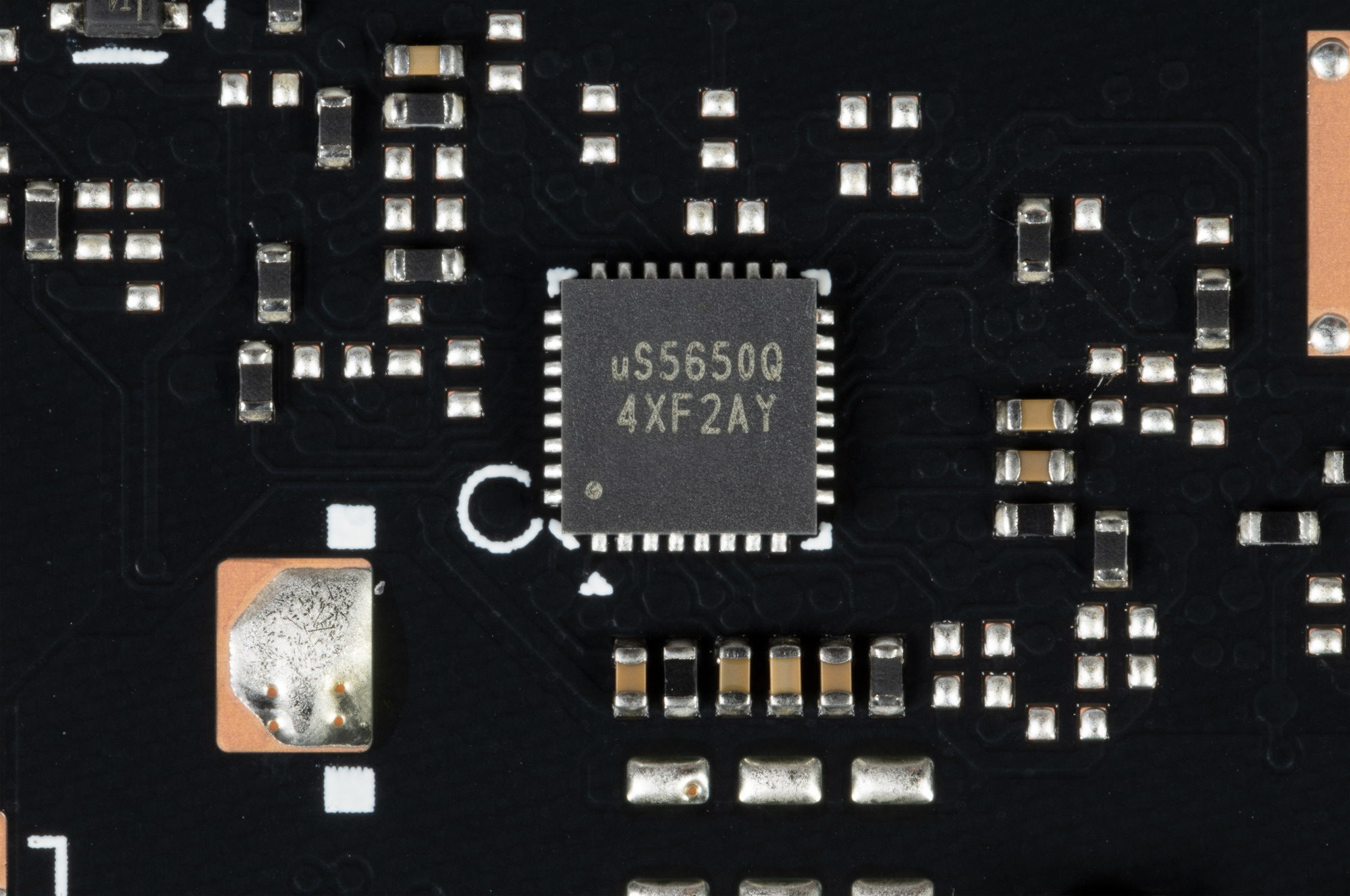

На тыльной стороне платы имеется контроллер uS5650Q (uSI Semiconductor), который отвечает за мониторинг карты (отслеживание напряжений и температуры).

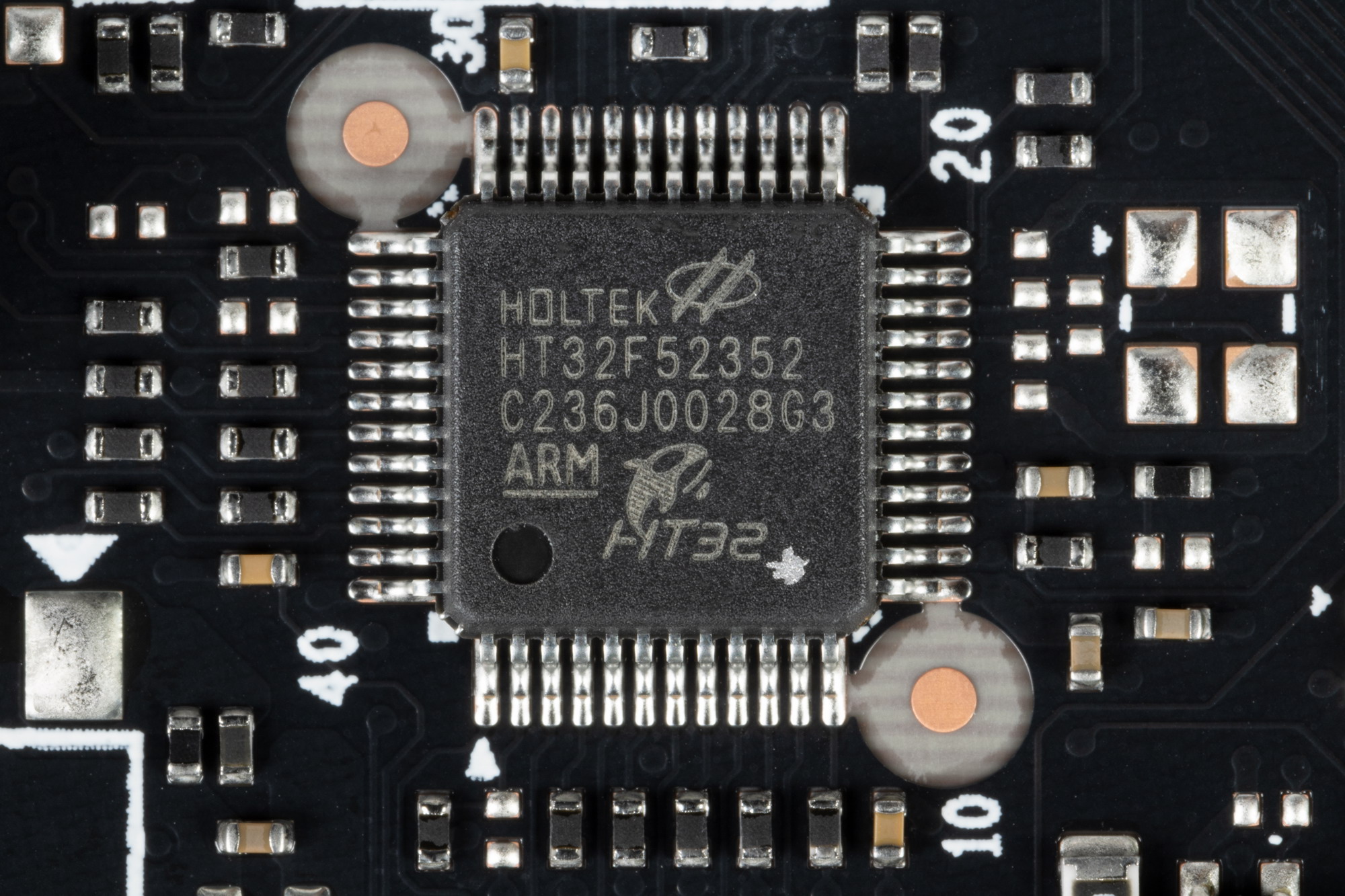

Задача по управление подсветкой возложена на контроллер Holtek.

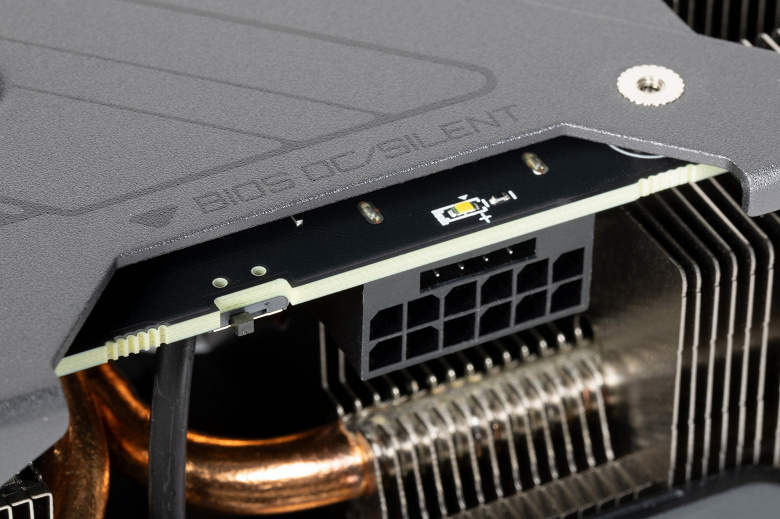

Карта имеет два режима работы, они заложены в двух вариантах BIOS, которые переключаются с помощью переключателя на верхнем торце карты: OC (производительный) и Silent (тихая работа системы охлаждения). Разница между режимами состоит в настройках работы вентиляторов.



Штатные частоты памяти в обоих режимах BIOS OC и BIOS Silent равны референсным значениям. При этом Boost-частота работы ядра также в обоих режимах BIOS одинакова и выше референсного значения почти на 3,6%. Исследования показали, что в среднем мы получили в играх прирост производительности 2,2% относительно референс-карты.

Энергопотребление карты Gigabyte в тестах доходило до 199/202 Вт (BIOS OC/Silent). Пиковые разовые всплески потребления достигали 247/210 Вт.

Я попробовал ручной разгон и получил максимальные частоты 2940/23200 МГц, что на 6,5% больше, чем максимальные референс-частоты, и обеспечило прирост в играх в среднем почти на 5% относительно референс-показателей (лимит потребления можно поднять до 148%), энергопотребление карты выросло при этом до 208/224 Вт.

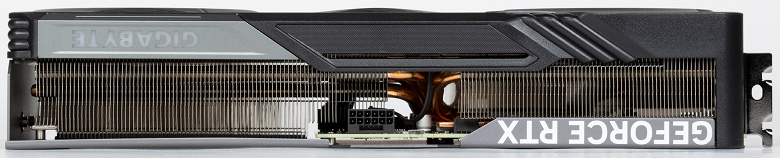

Питание на карту Gigabyte подается через 16-контактный разъем питания стандарта PCIe 5.0.



Около гнезда питания имеется световой индикатор, сообщающий о проблемах с получением питания видеокартой.

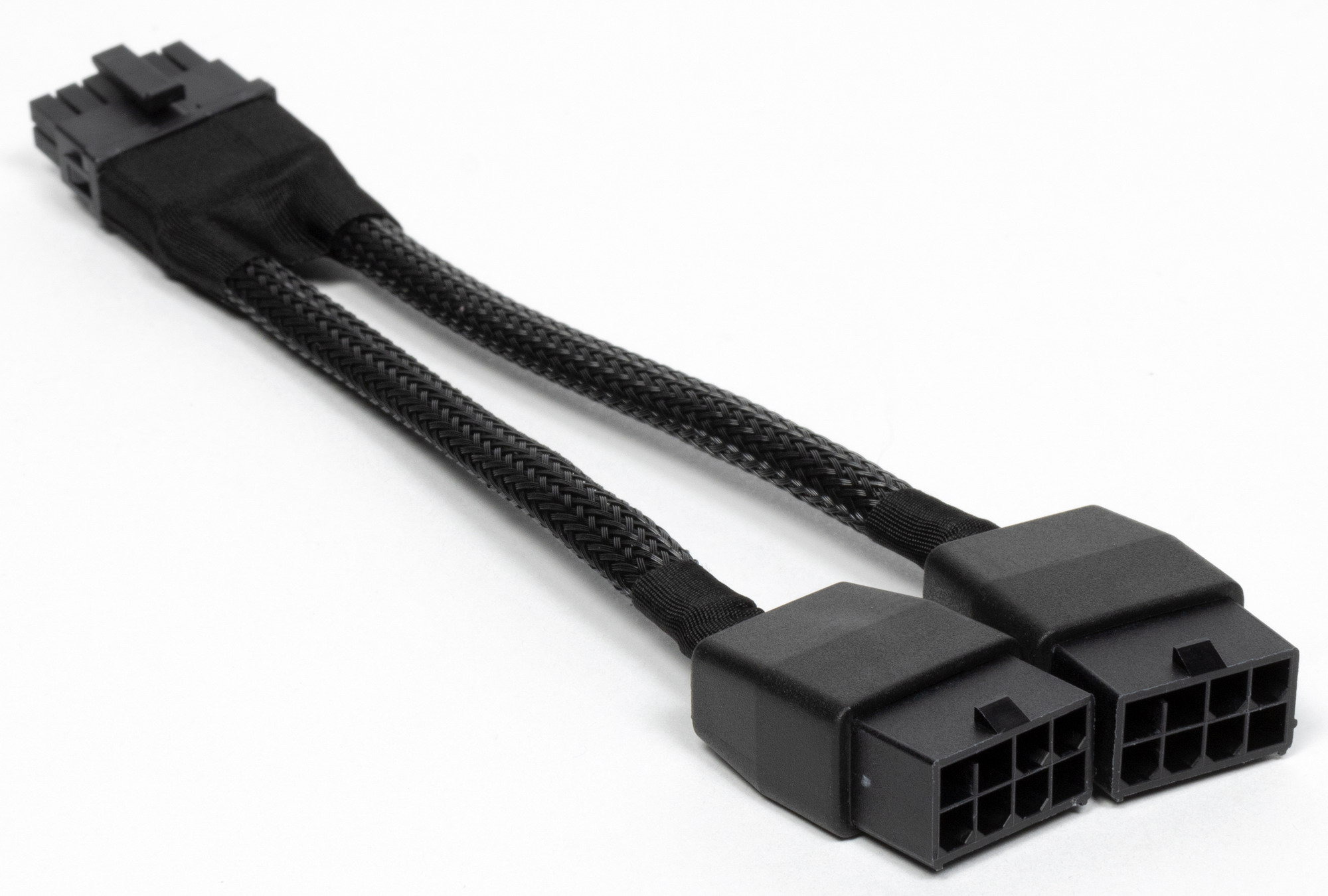

В комплекте поставки карты имеется переходник на такой разъем с 2 обычных 8-контактных (хорошо всем знакомых).

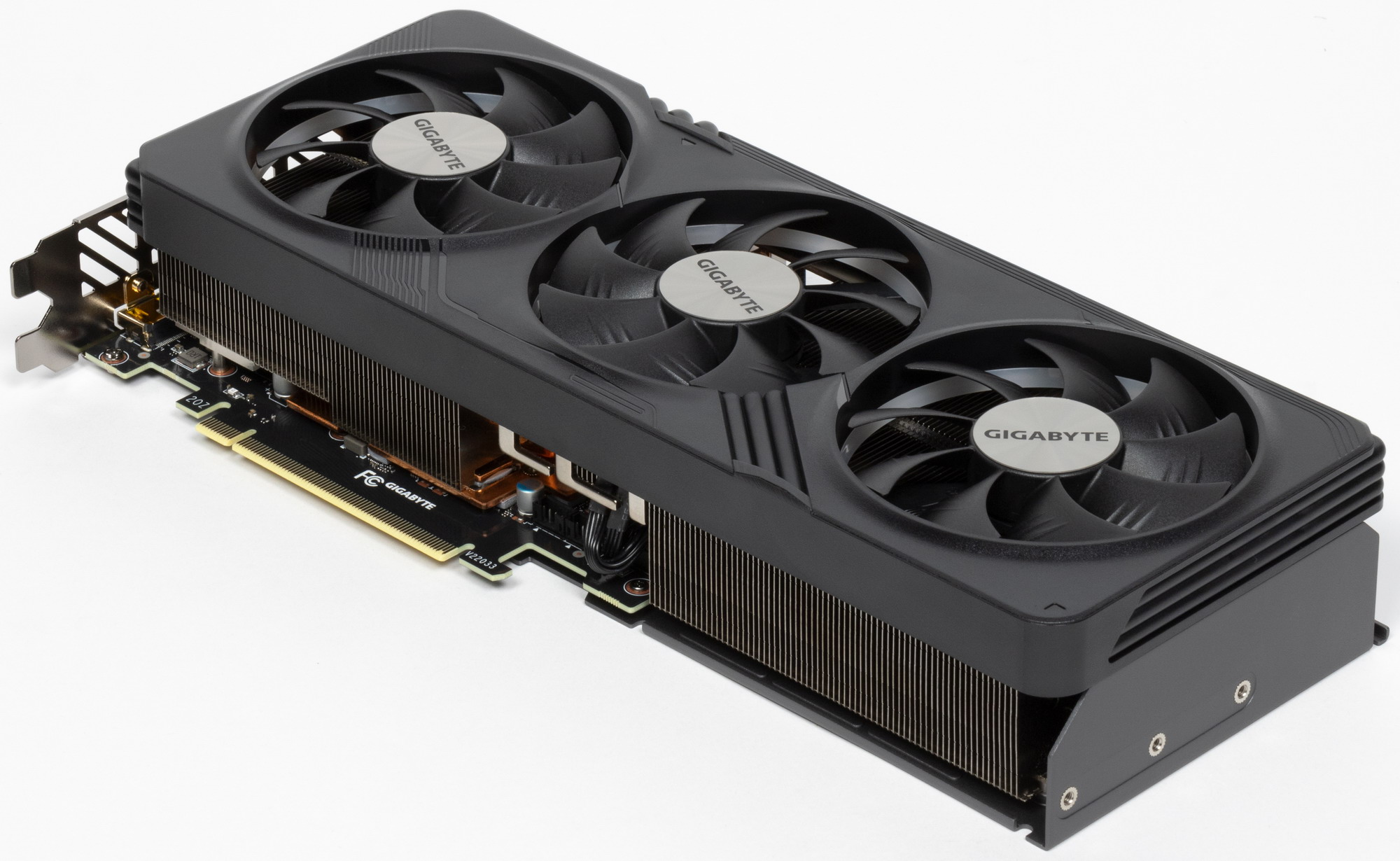

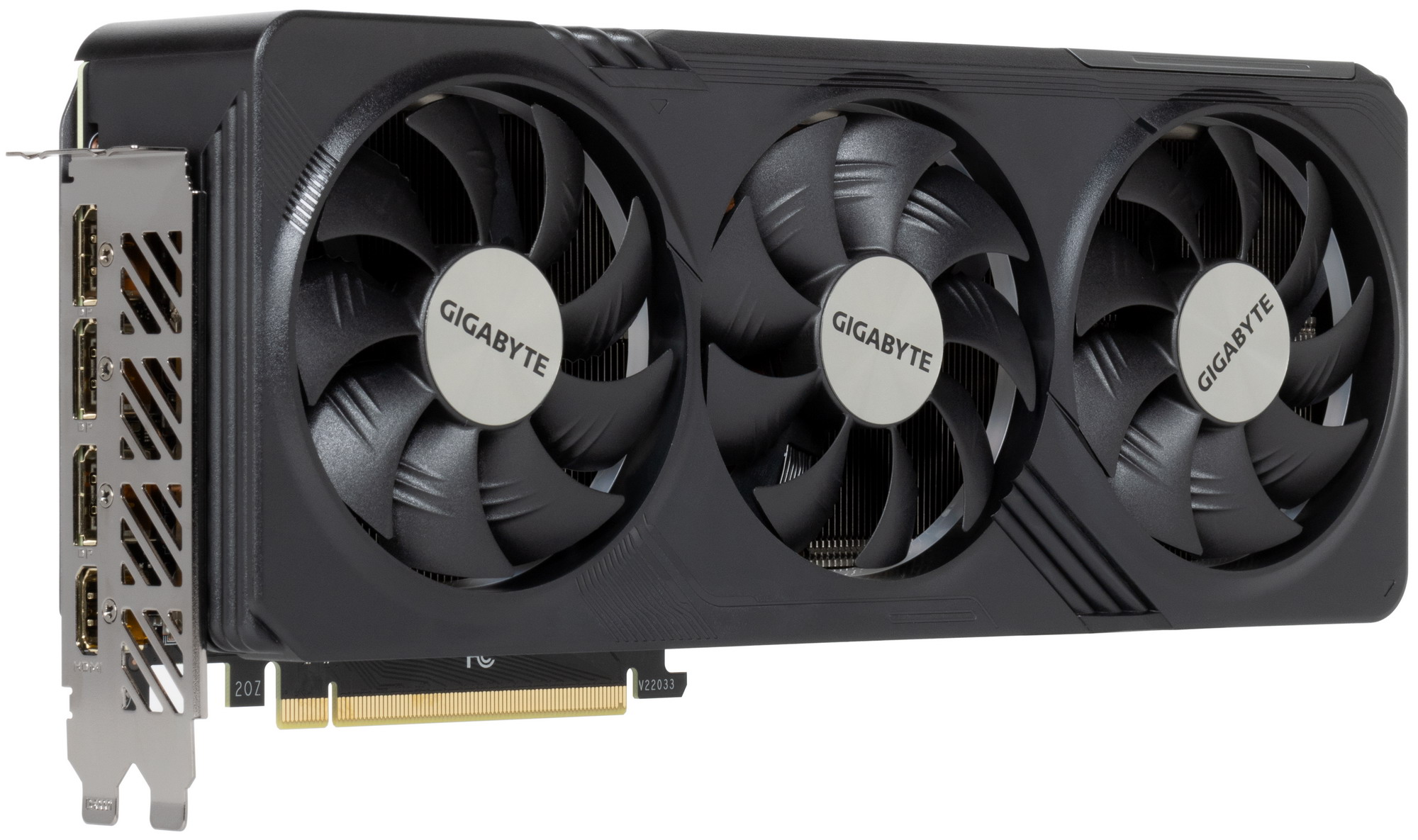

Отметим уже обычные и привычные габариты данной карты: 30×13×5,8 см. В результате видеокарта занимает 3 слота в системном блоке.



RTX 4070 не обладает поддержкой мультиграфической конфигурации, то есть технологии SLI, и у карты нет специального разъема на верхнем торце.

Карта имеет стандартный набор видеовыходов: три DP 1.4a и один HDMI 2.1. Производитель гарантирует прочность и качество печатной платы на высоком уровне. PCB покрыта особым защитным слоем.

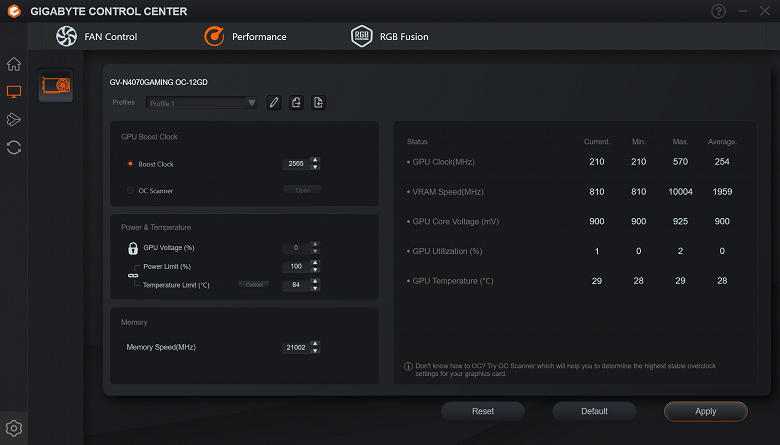

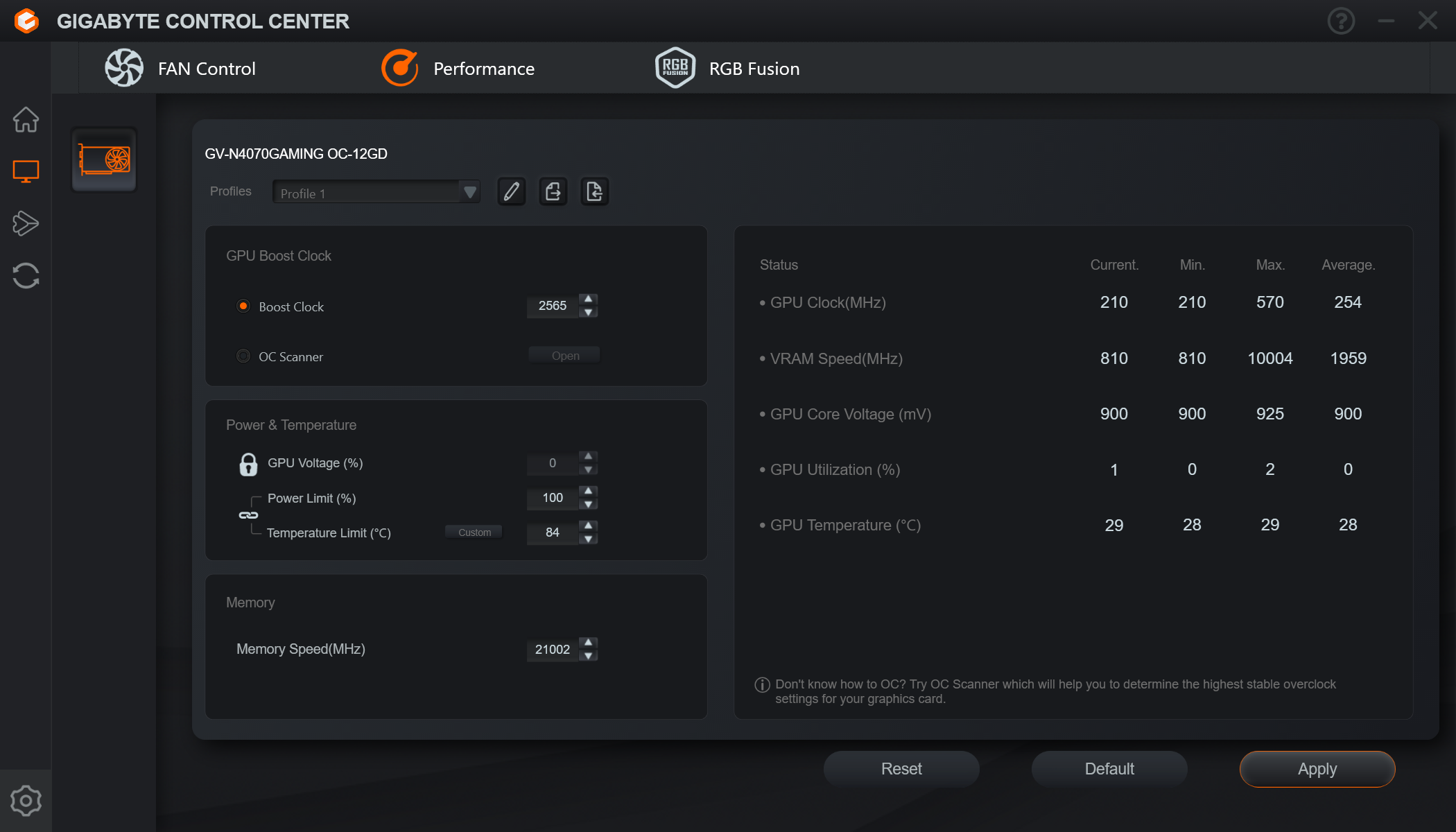

Управление работой карты обеспечивается с помощью всем уже знакомой фирменной утилитой Gigabyte Control Center.



Утилита предоставляет управление вентиляторами, частотами работы карты, напряжением ядра, мониторинг, подсветкой.



Нагрев и охлаждение

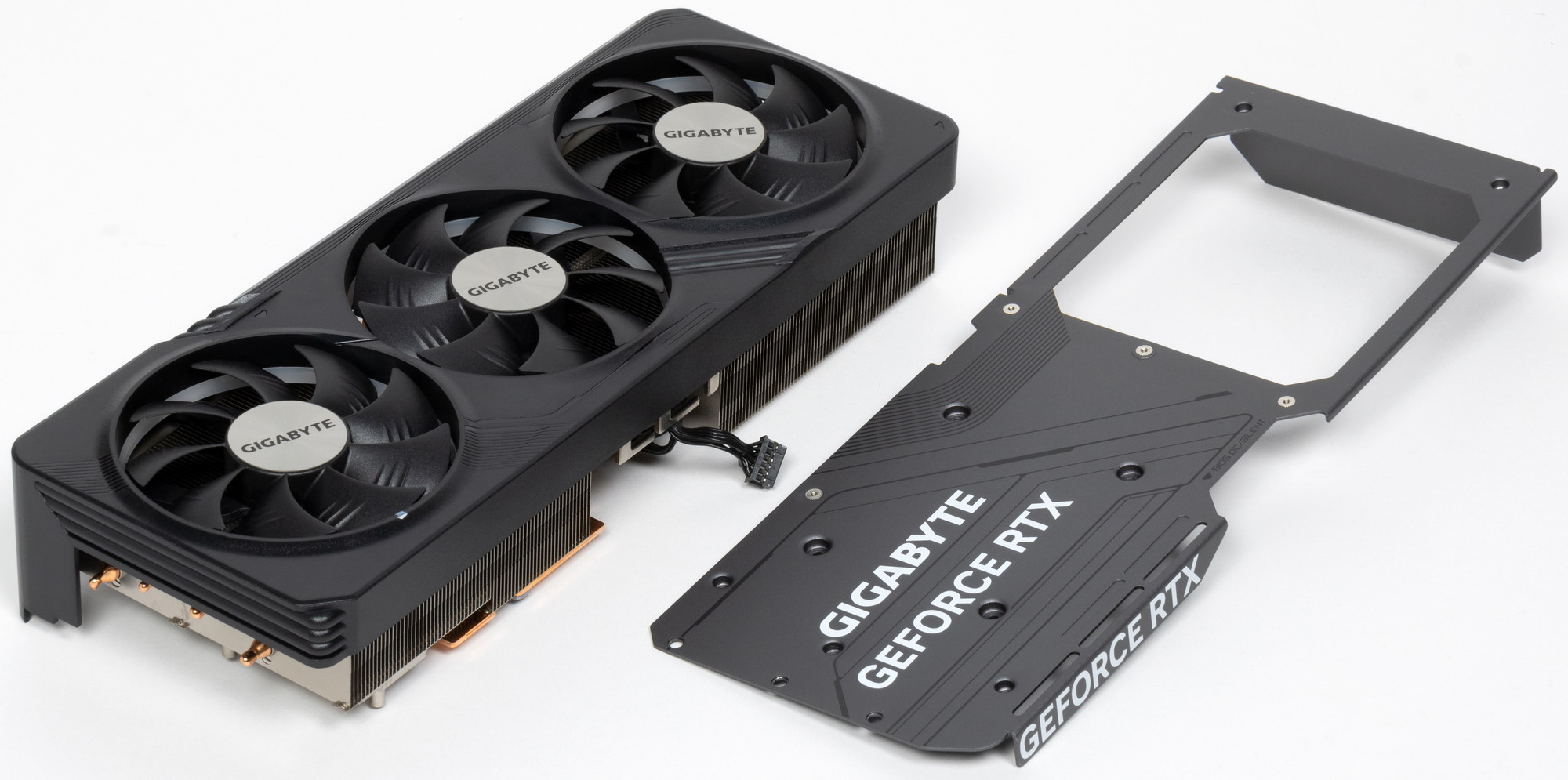

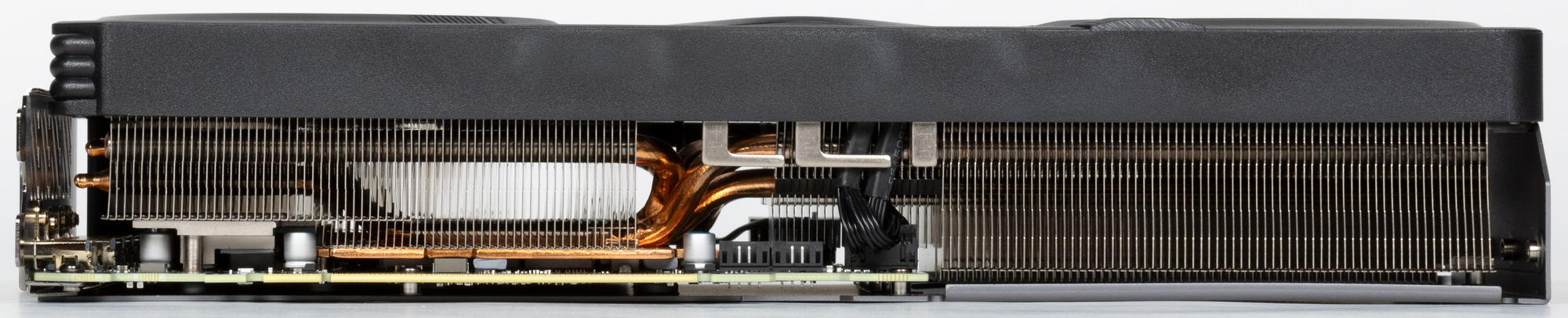

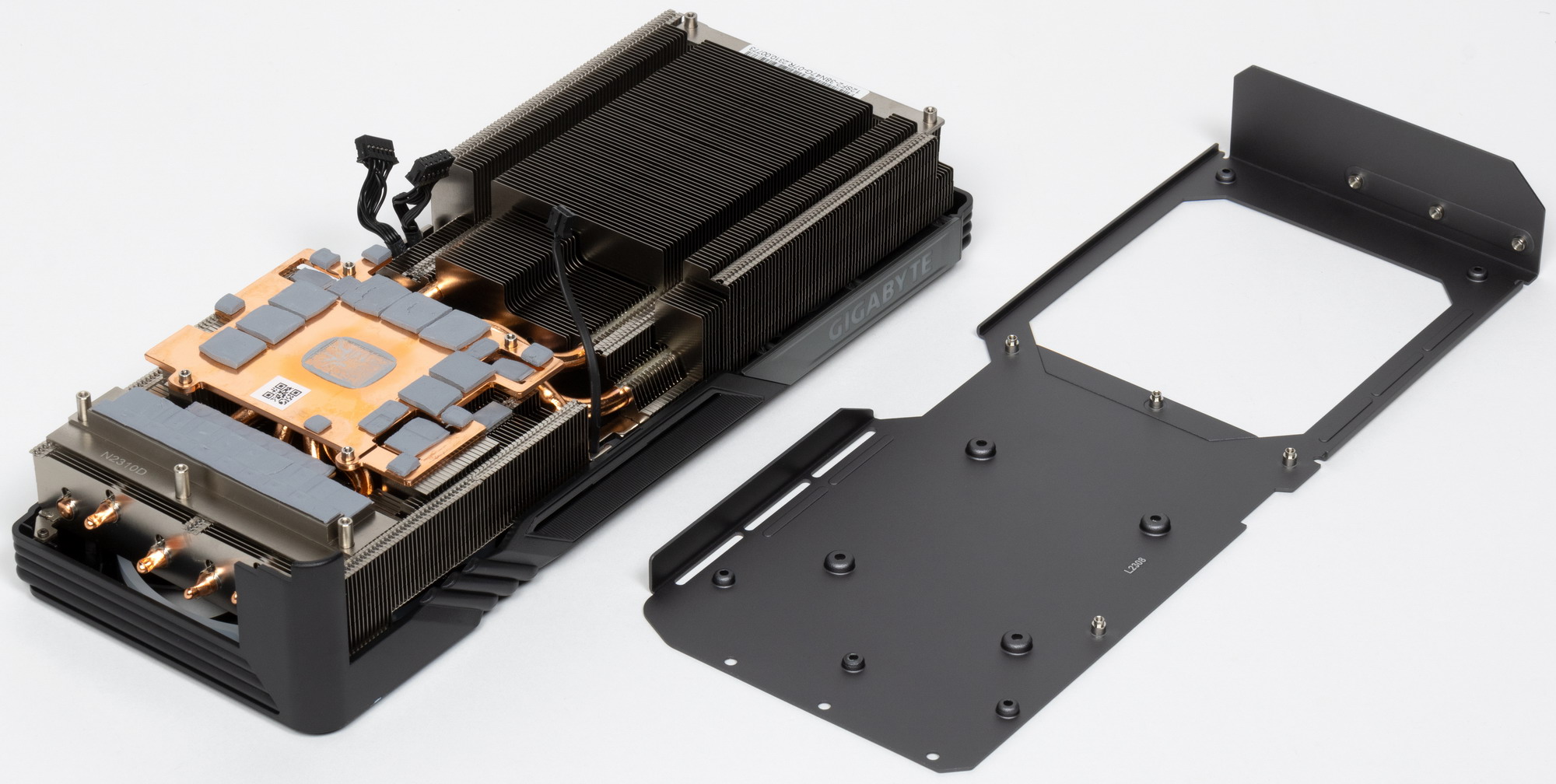

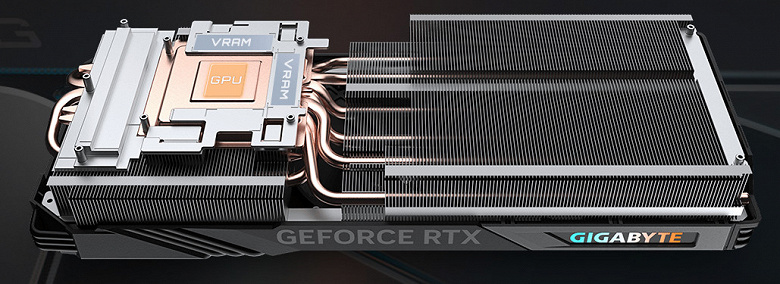

У карты Gigabyte основой кулера является многосекционный пластинчатый никелированный радиатор с тепловыми трубками, распределяющими тепло по ребрам радиатора. Трубки припаяны к огромной медной подошве, под которой скрывается испарительная камера.



Микросхемы памяти охлаждаются с помощью этой же огромной подошвы и термопрокладок. Для охлаждения преобразователей питания VRM имеется особая подошва на том же радиаторе.

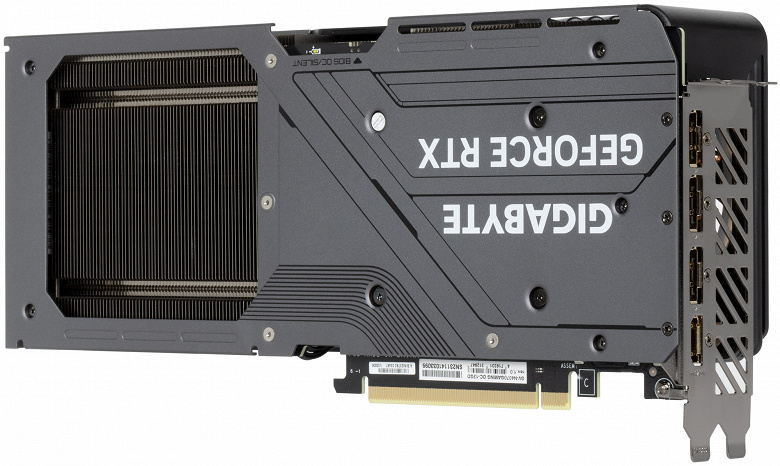

Задняя пластина не участвует в охлаждении оборотной стороны платы, а служит просто элементом защиты и усиления жесткости PCB, а также несет на себе подсвечиваемый логотип бренда.



Ребра радиатора (через один) имеют скосы по краям для большей эффективности прохождения воздуха вовнутрь.



Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм, имеющими лопасти с рифлением посредине.

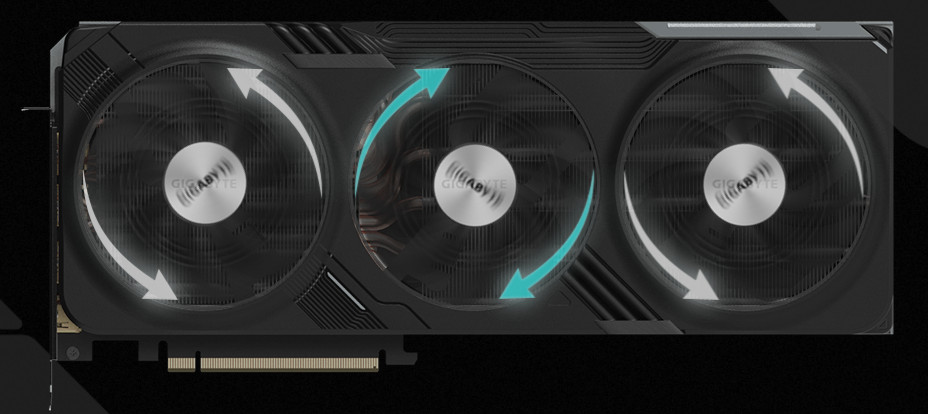

Технология вращения центрального вентилятора в противоположную сторону уже не является новинкой, а такая концепция работы применялась и во многих моделях 3xxx серии. Такая работа вентиляторов в довесок с 3-мя вентиляторами демонстрирует снижение турбулентности воздушного потока, что приводит к более эффективному охлаждению всех имеющихся контроллеров и микросхем находящихся на PCB.

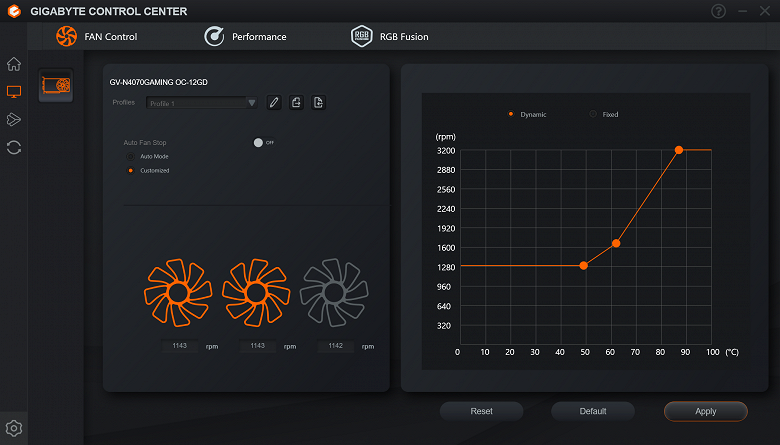

Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов, а нагрев микросхем памяти — ниже 80 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются. Ниже есть видеоролик на эту тему.

Мониторинг температурного режима:

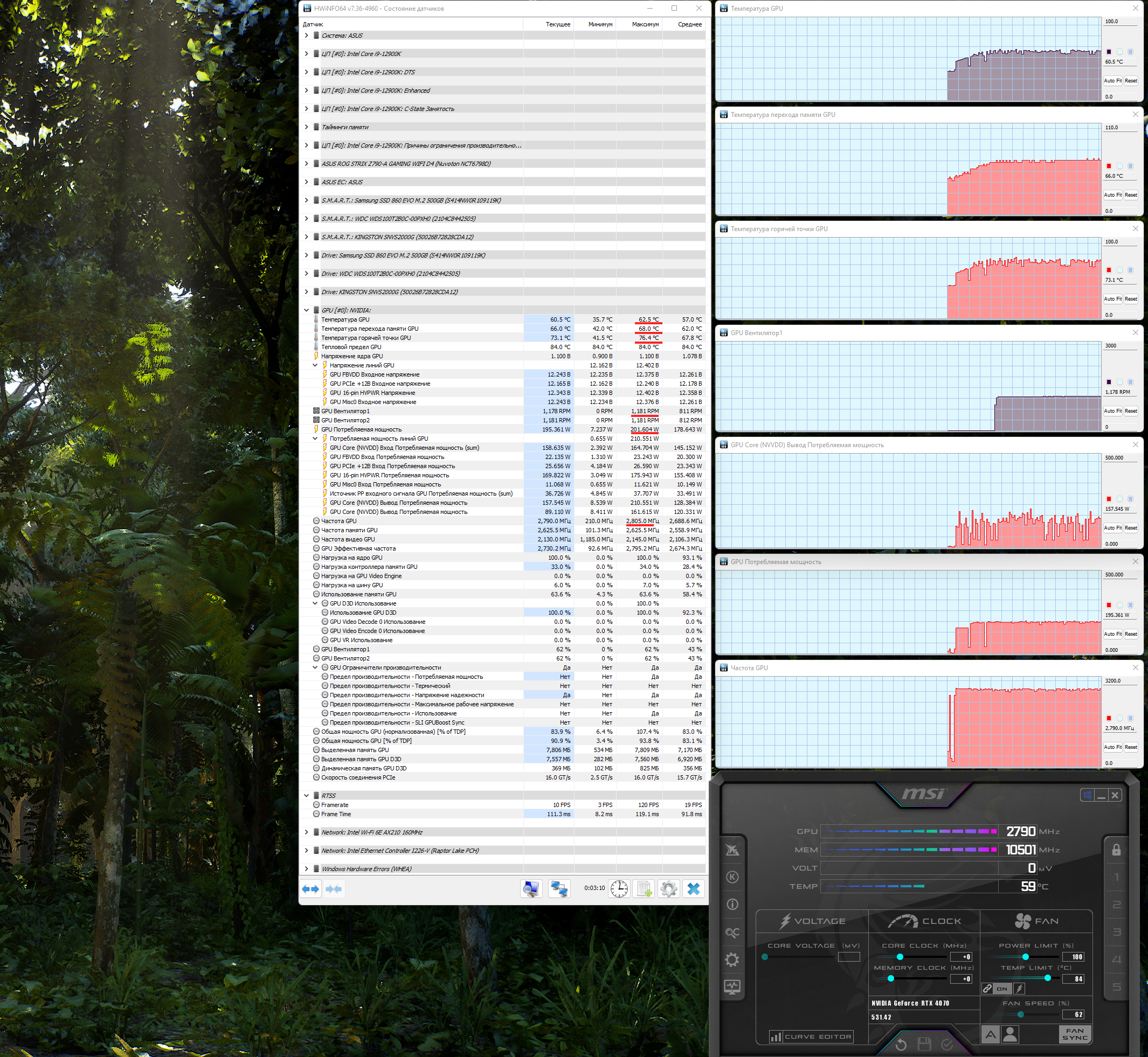

Режим BIOS 1 (OC):

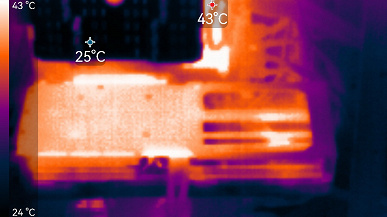

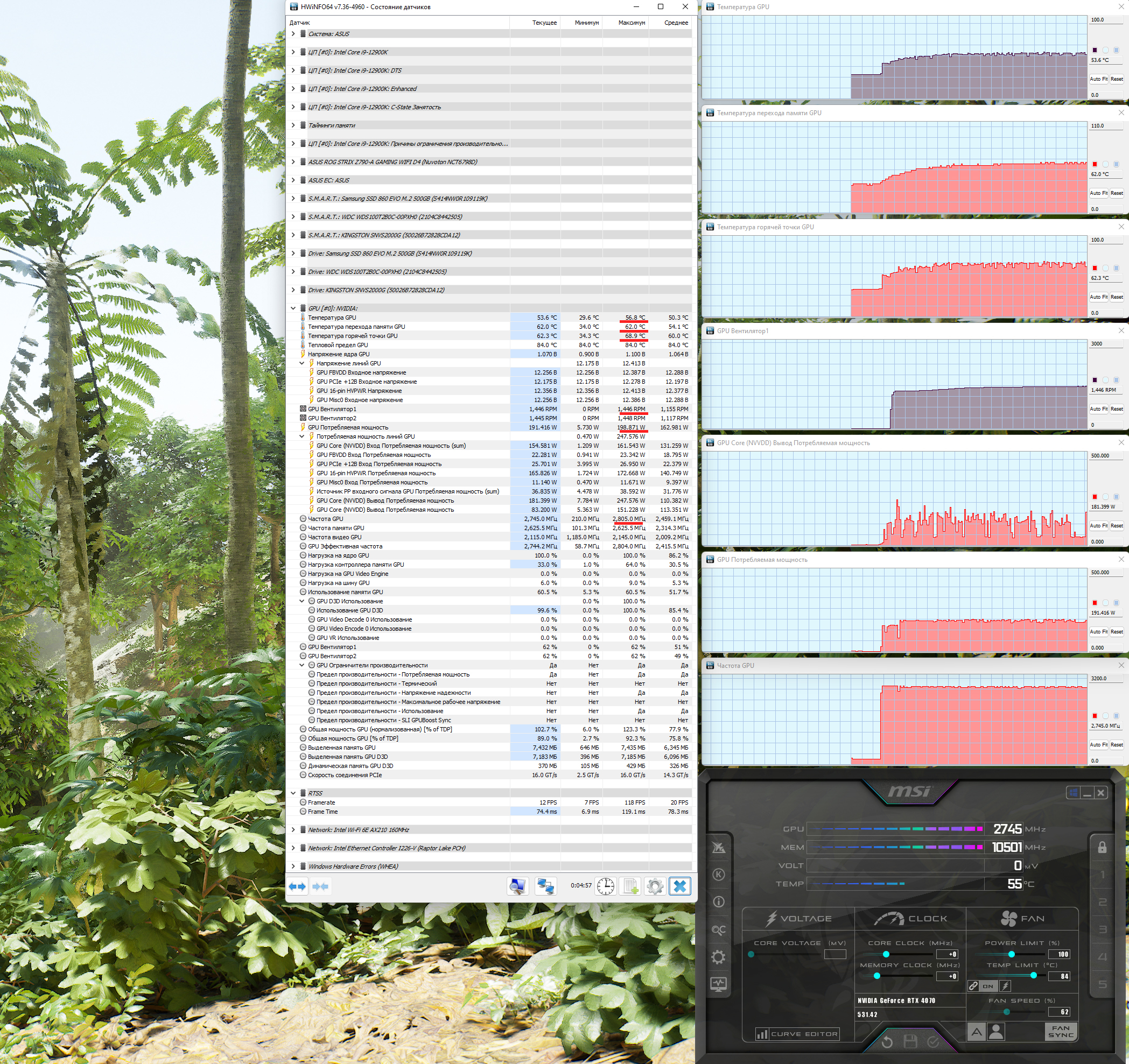

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 57 градусов (hot spot — 69 °C), а температура микросхем памяти — 62 градусов, что является великолепным результатом для видеокарт такого уровня! Энергопотребление карты доходило до 199 Вт (пиковые разовые всплески до 247 Вт). Напомним, что безопасный предел нагрева памяти GDDR6X — 105 °C.

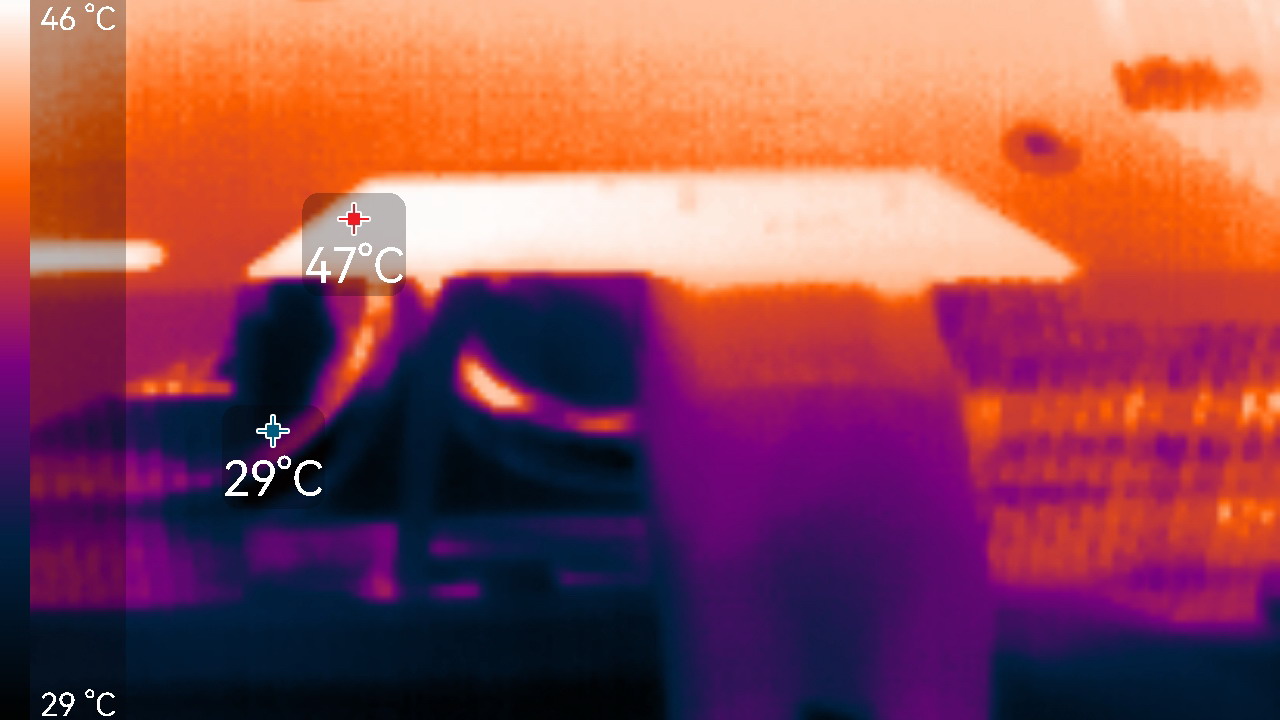

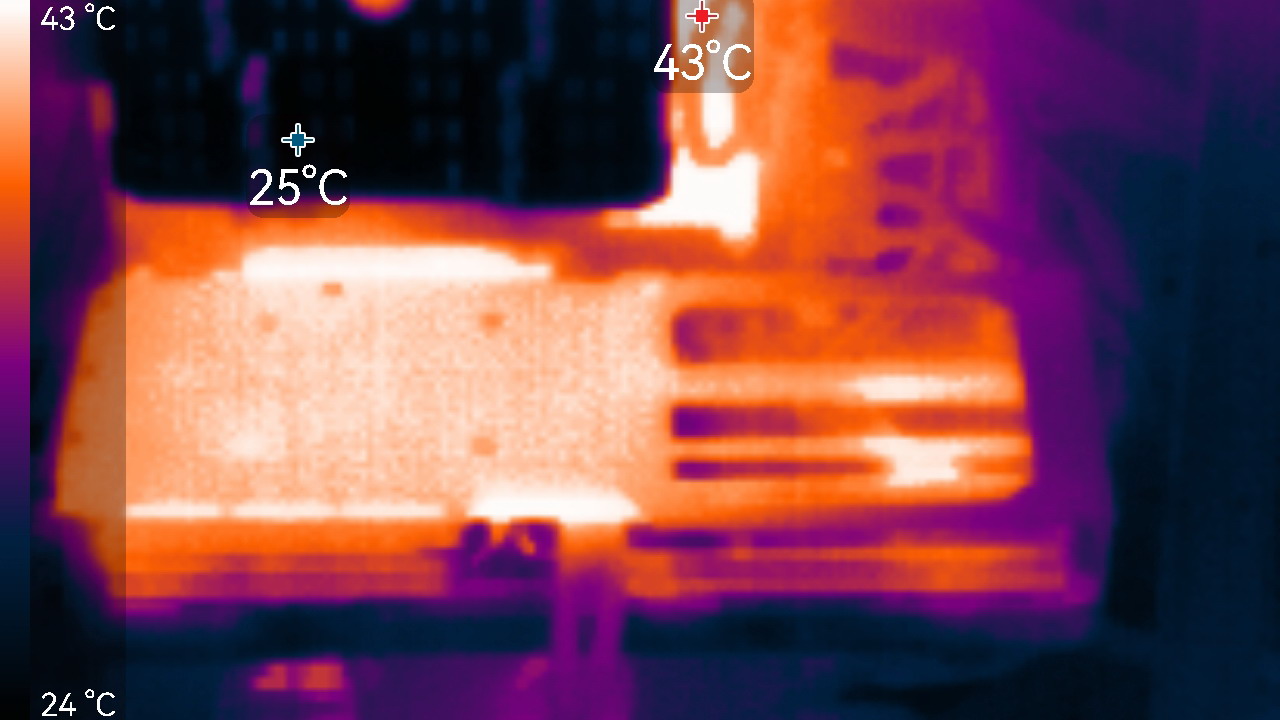

Максимальный нагрев наблюдался в центральной части карты и около разъема питания.







Мы засняли и ускорили в 50 раз 8-минутный прогрев (BIOS OC):

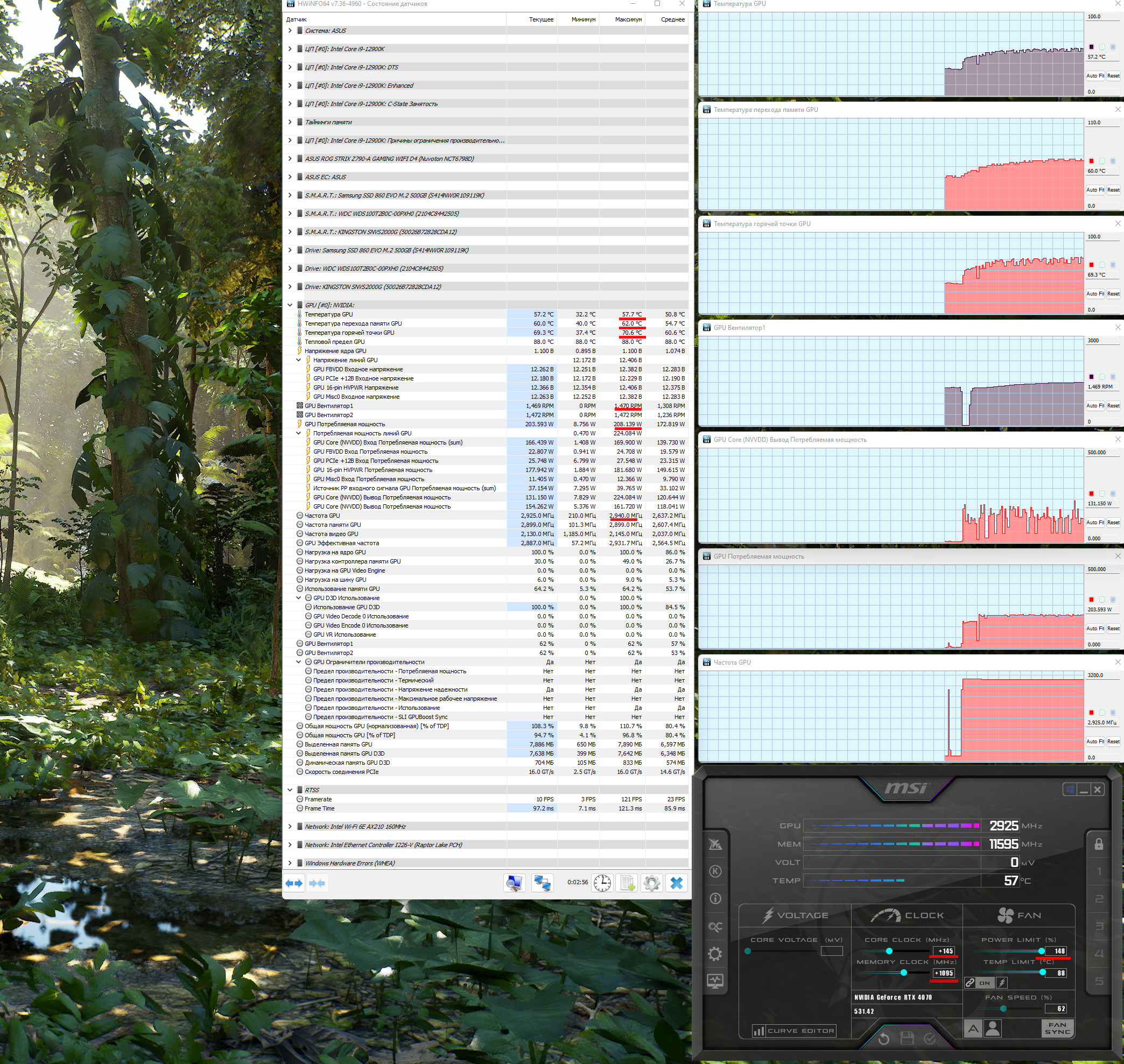

При ручном разгоне (режим BIOS OC) при выставлении лимита потребления в 148% параметры нагрева и шума менялись мало (максимальная температура ядра достигла 58 градусов (Hot spot — 71 °C), памяти — 62 градуса), потребление вырастало до 208 Вт (пиковые разовые всплески до 224 Вт).



Режим BIOS 2 (Silent):



В этом случае максимальная температура ядра достигала 62 градуса, а микросхем памяти — 68 °C, что также является отличным результатом для видеокарт такого уровня. Энергопотребление карты почти не изменилось (202 Вт).

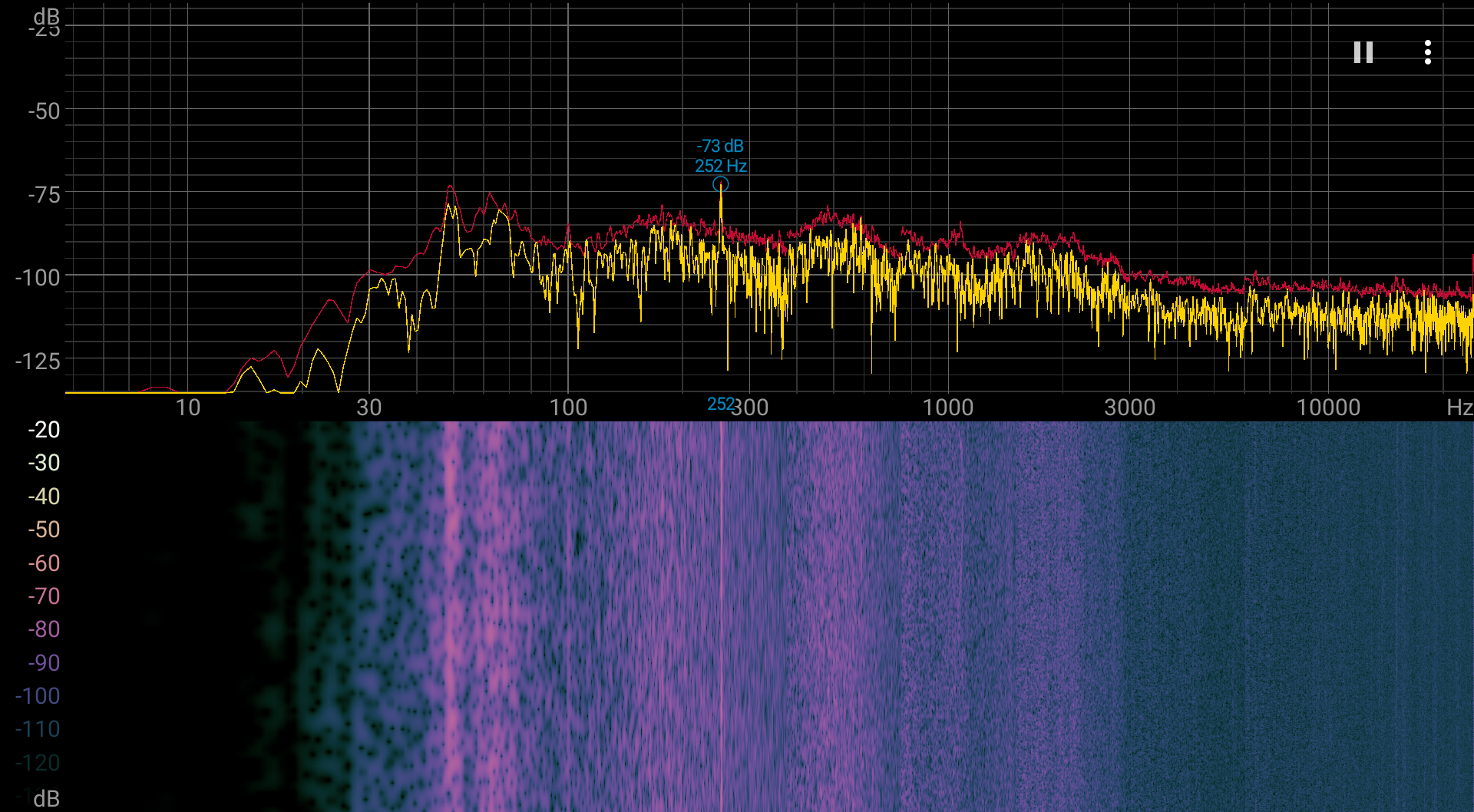

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D в обоих режимах BIOS температура была не выше 40 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

Режим BIOS 1 (OC):

В режиме максимальной нагрузки в 3D температура достигала 57/69/62 °C (ядро/hot spot/память). Вентиляторы при этом раскручивались до 1446 оборотов в минуту, шум вырастал до 30,0 дБА: это еще тихо. Спектрограмма шума не выявила проблемных моментов.



Режим BIOS 2 (Silent):

В режиме максимальной нагрузки в 3D температура достигала 62/76/68 °C (ядро/hot spot/память). Вентиляторы при этом раскручивались до 1181 оборота в минуту, шум вырастал лишь до 23,7 дБА: это очень тихо.

Подсветка

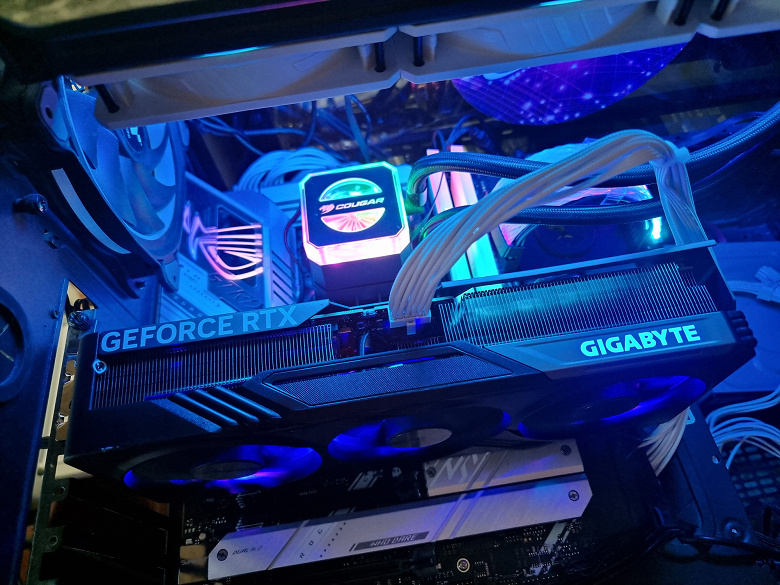

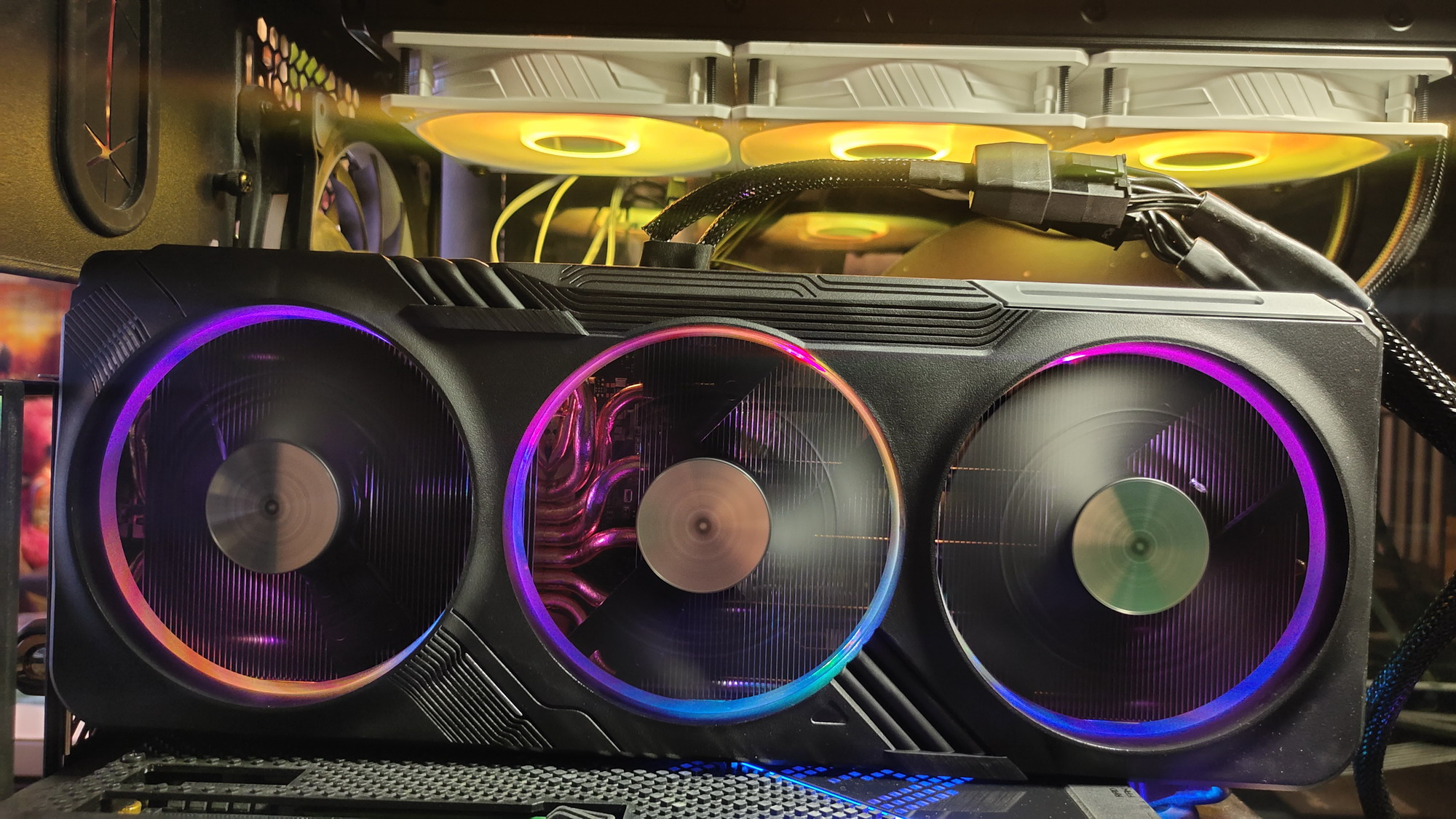

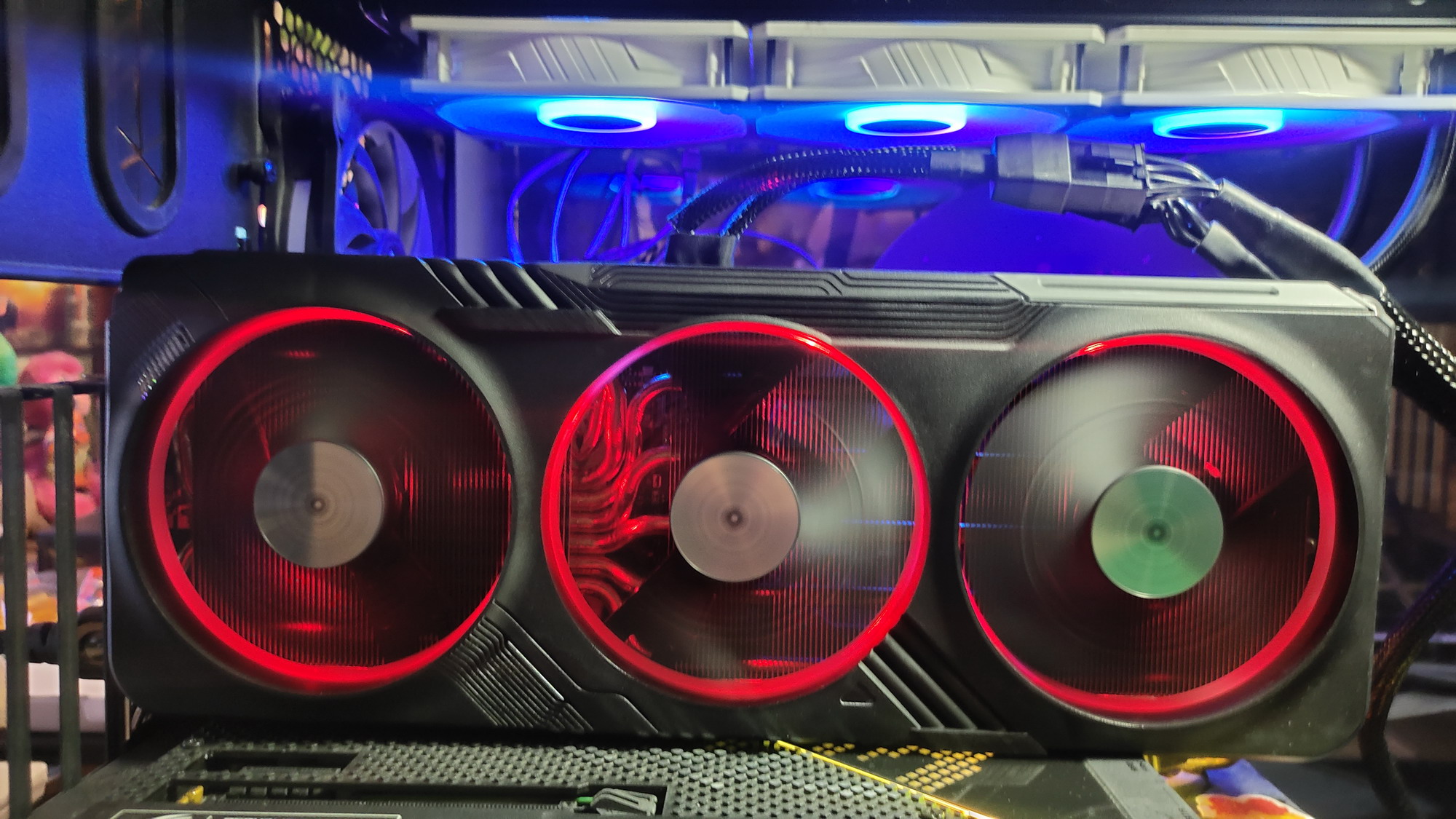

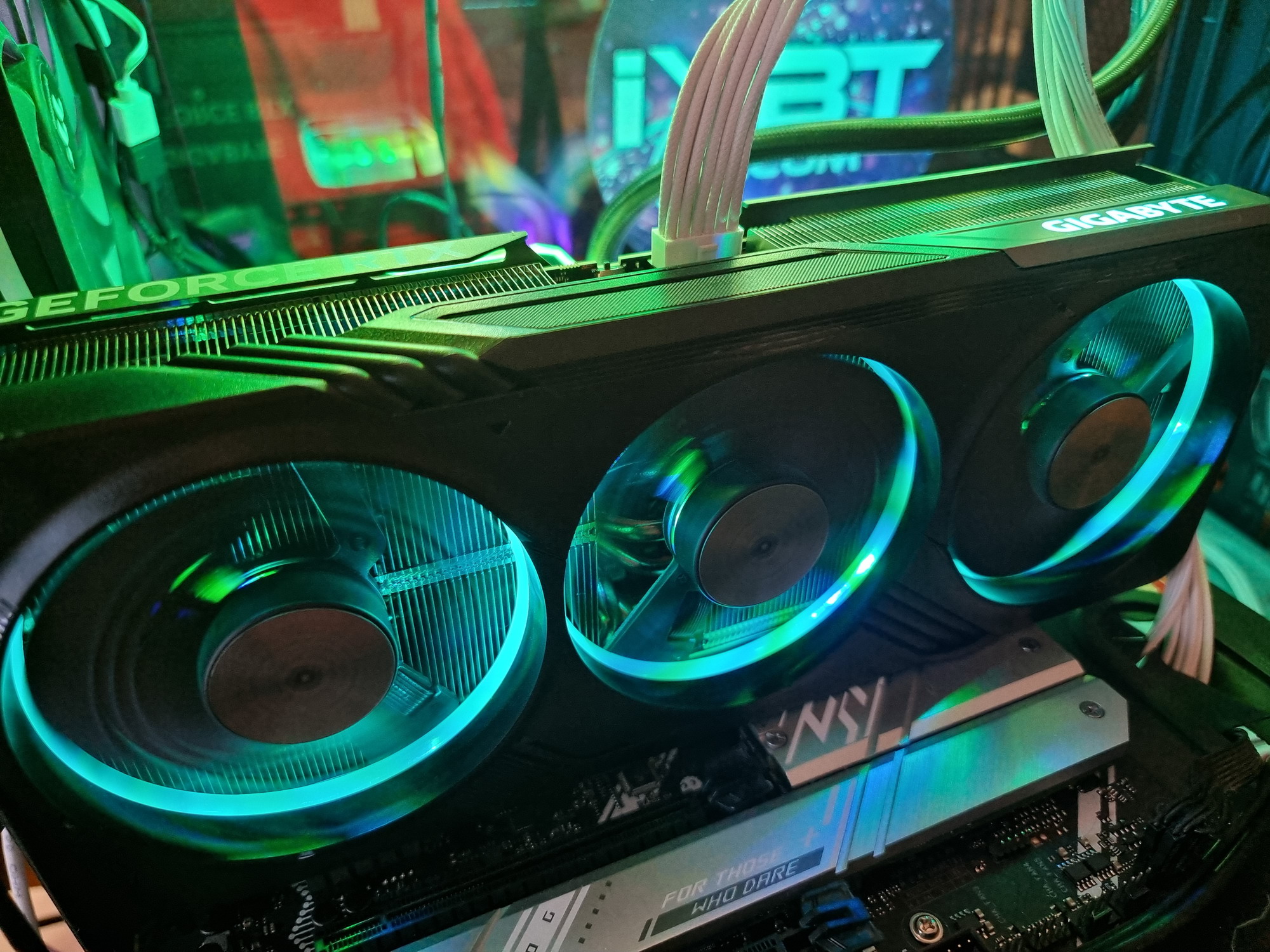

Подсвечены логотипы бренда на торцах и на оборотной стороне карты, а также организована подсветка по ободам вентиляторов: она включается только при вращении вентиляторов; когда они стоят — свечения нет.

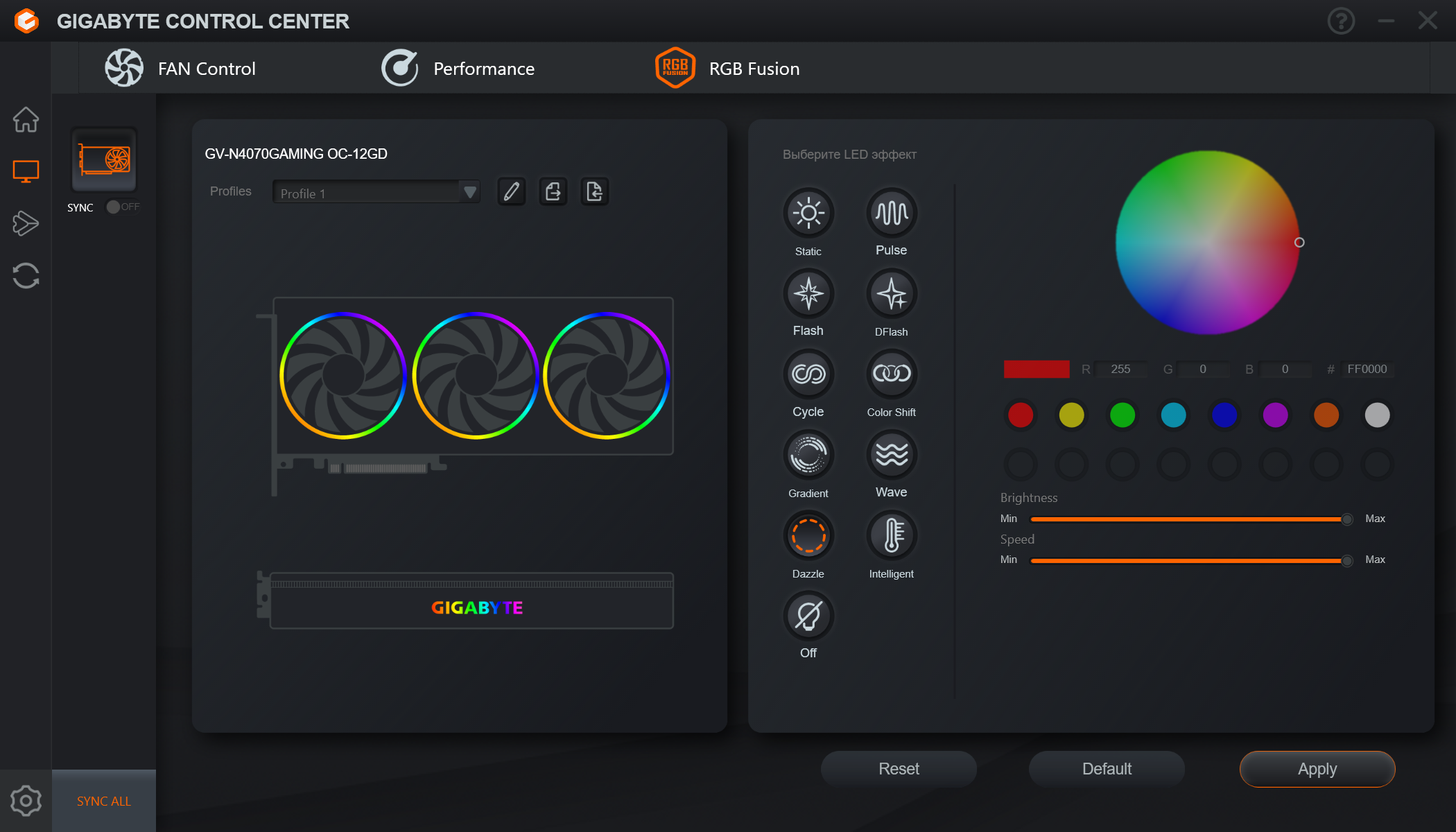

Управление традиционно осуществляется через утилиту Gigabyte Control Center. Стоит отметить интересный режим свечения на краях лопастей, когда скорость смены цветов соответствует частоте вращения вентиляторов.



Имеется возможность сохранения выбранного режима в самой карте, то есть при желании можно настроить подсветку один раз и больше не запускать программу.

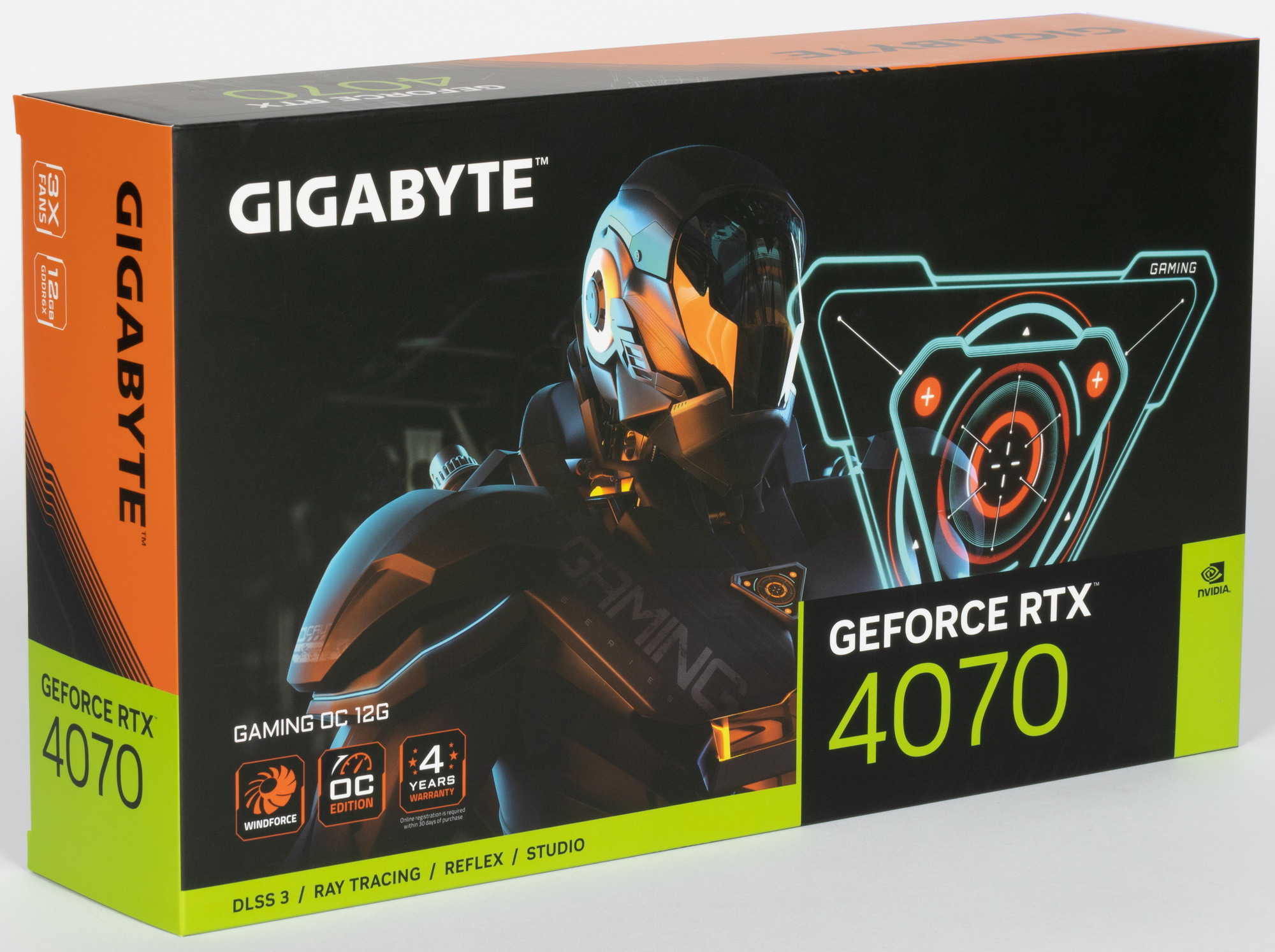

Комплект поставки и упаковка

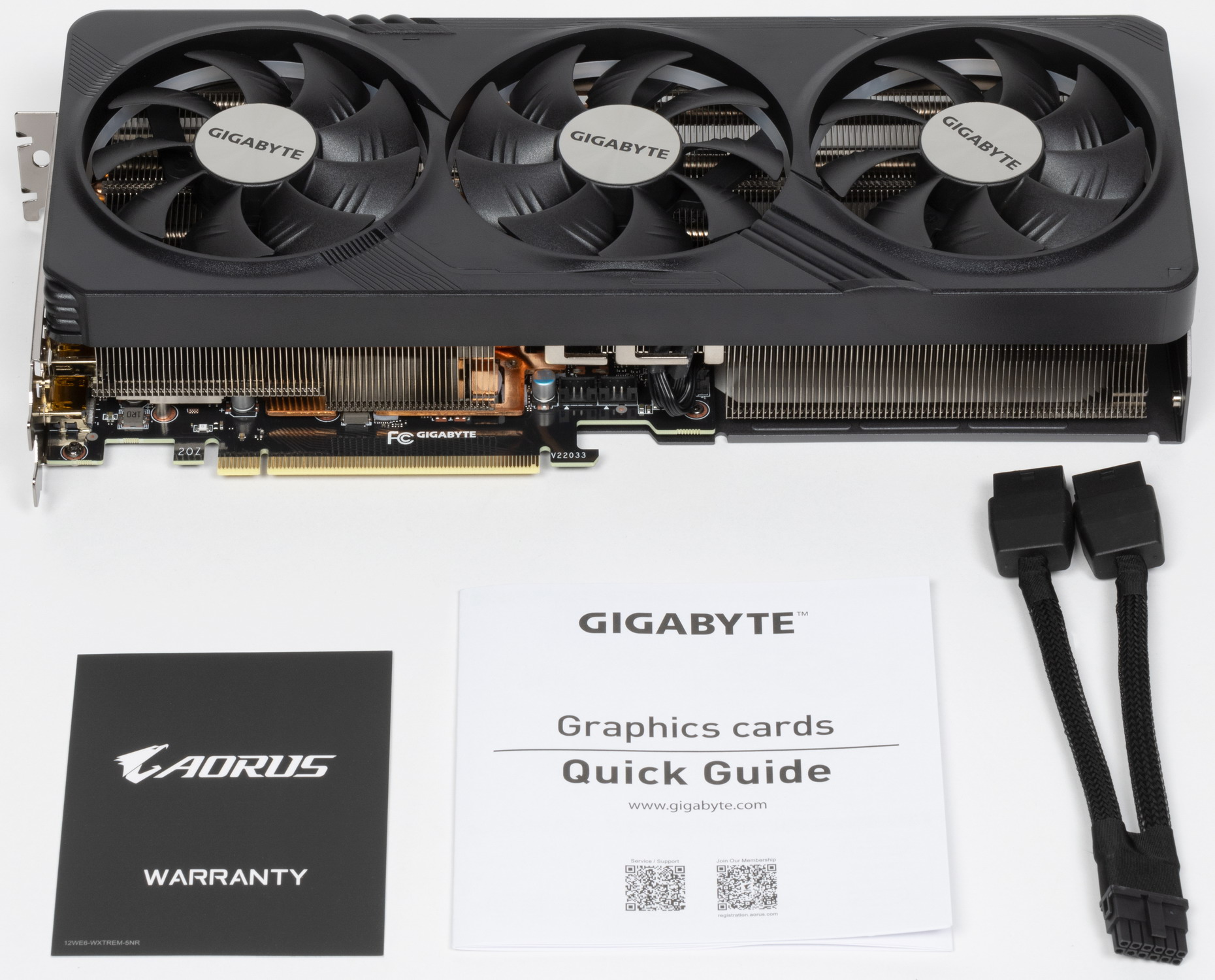

В комплекте поставки кроме традиционного краткого руководства пользователя имеется переходник питания с двух 8-контактных разъемов на один 16-контактный (о нем я ранее уже говорил). Адаптер крайне не рекомендуется сгибать в месте той самой оплетки!








Подставки под карту, что имелась в аналогичной на базе RTX 4070 Ti, — тут нет.



Выводы

Стоит напомнить, что GeForce RTX 4070 примерно равен по производительности одному из топовых представителей предыдущего поколения — GeForce RTX 3080 (10 ГБ), при этом дополнительно имеет потенциал в виде DLSS 3.0.



Рассмотренная карта Gigabyte GeForce RTX 4070 Gaming OC (12 ГБ) способна потреблять до 200 Вт (разовые всплески могут быть выше 230 Вт), имеет очень эффективную и тихую систему охлаждения. Карта допускает разгон при поднятии лимита потребления до 148%. Габариты этой модели составляют 30 см в длину и 13 см в высоту, а по толщине видеокарта занимает 3 слота в корпусе. Она имеет стандартный набор видеовыходов: 3 DP и 1 HDMI.

Карта Gigabyte имеет 16-контактный разъем питания PCIe 5.0, при этом в комплекте поставки имеется адаптер-переходник для подключения 2 разъемов питания типа PCIe 2.0.

Изюминкой этой карты является оригинальная и стильная подсветка вентиляторов.

Производитель декларирует наличие 3-летней гарантии на эту карту. При регистрации продукта на сайте компании гарантия продлевается до 4 лет.

Отметим еще раз, что GeForce RTX 4070 отлично подходит для игры в разрешении 2.5K с максимальным качеством графики с трассировкой лучей с поддержкой DLSS/FSR/XeSS, а также неплохо смотрится в разрешении 4K при тех же условиях. Также отметим поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
